Маркировочная машина для дорог
Теория · Практика · Рекомендации
Определение и назначение

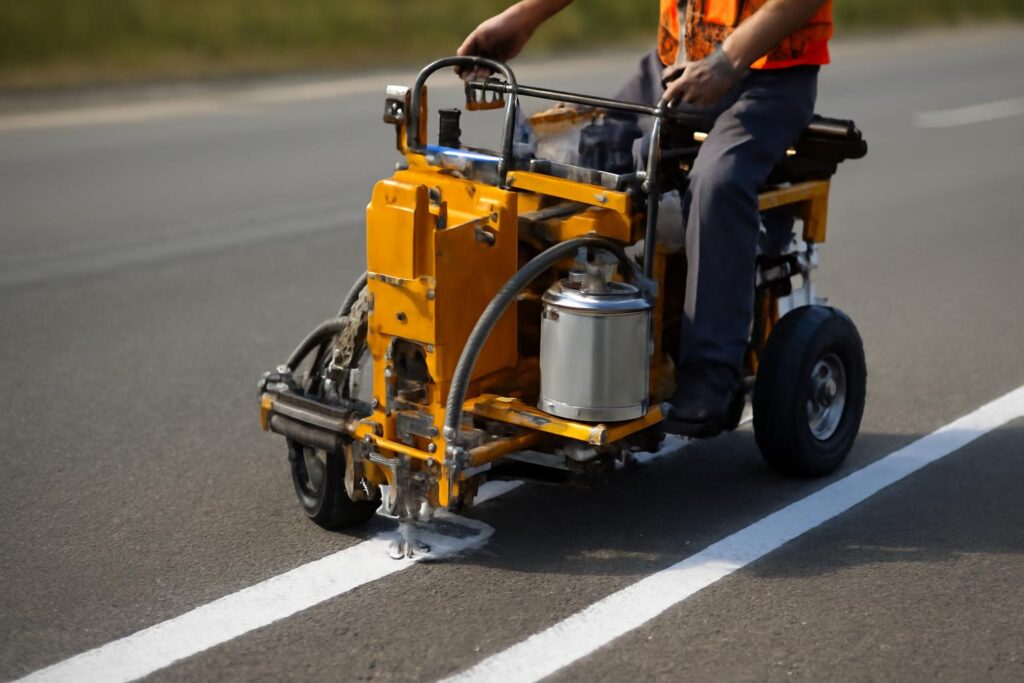

Маркировочная машина для дорог — это специализированное дорожно-строительное оборудование, предназначенное для нанесения временной или постоянной разметки на поверхность автомобильных дорог, автострад, аэродромов и городских улиц. Первые устройства для разметки появились в 1920-х годах в США, где с ростом автотранспорта возникла необходимость в стандартизации дорожных указателей. Сегодня такие машины — неотъемлемая часть инфраструктурных работ, обеспечивающие безопасность, организацию движения и соответствие нормативам.
Основное назначение — нанесение линий, стрелок, надписей, зебр, остановок и других элементов разметки с высокой точностью, равномерностью и производительностью. Без этих машин невозможно выполнить работы на магистралях с интенсивностью более 5000 авто/сутки. Точность нанесения влияет не только на эстетику, но и на соблюдение ГОСТ Р 51256-2021, который регламентирует геометрию, цвет и толщину разметки.
Важно: Использование маркировочной машины снижает риск ошибок на 80% по сравнению с ручным нанесением и повышает скорость работы в 8–12 раз. Для автострады длиной 20 км ручная разметка займёт 10 дней, машина — 3–5 часов.
Устройство и рабочие компоненты
Стандартная маркировочная машина состоит из шасси (обычно на базе грузового автомобиля или прицепа), бака для краски, насосной системы, распылительных сопел, системы регулировки ширины и толщины линии, а также элементов управления. Баки изготавливаются из нержавеющей стали или антикоррозийного алюминия с объёмом от 500 до 3000 л. Насосы — поршневые или шестерёнчатые — обеспечивают давление 5–20 бар, необходимое для равномерной подачи.
Система сопел критически важна: их диаметр и угол распыления определяют ширину линии (от 5 до 40 см). Современные машины оснащены пневматическими или гидравлическими приводами для регулировки сопел в реальном времени. Система контроля толщины — датчики расстояния до поверхности и расходомеры — позволяют поддерживать толщину слоя в пределах 1,5–2 мм по ГОСТ Р 51256-2021.
Некоторые модели, такие как Dümmenhorst M-Line 600, включают системы предварительного подогрева краски до +120°C для работы с горячими термопластами. Дополнительно предусмотрены щётки для очистки поверхности перед нанесением и системы сушки инфракрасным излучением для ускорения высыхания.
«Точность нанесения разметки — это не вопрос эстетики. Это вопрос жизни. Один миллиметр смещения линии может привести к столкновению на повороте. Машина не ошибается — человек может».
Классификация маркировочных машин
Маркировочные машины классифицируются по принципу подачи краски, степени автоматизации и типу используемого материала. Ниже представлена классификация по трём ключевым критериям.
| Тип | Принцип работы | Производительность (км/ч) | Тип краски | Примеры моделей |
|---|---|---|---|---|
| Механическая | Гравитационная подача через отверстия в щётках | 2–5 | Холодная, водная | Kässbohrer Paver 1200, VDK M-250 |
| Пневматическая | Сжатый воздух под давлением 8–15 бар | 5–12 | Холодная, акриловая | TTS RotoMark 4000, Garside Marking Pro |
| Электрогидравлическая | Электронасос с гидравлическим управлением сопел | 10–18 | Горячая пластиковая, термопласт | Dümmenhorst M-Line 600, 800 |
| Комбинированная | Поддержка нескольких типов краски с переключением | 8–16 | Все типы | 3M SmartMark Pro, TTS 8000 |
| Прицепная | Заправляется от внешнего резервуара, тягается трактором | 3–8 | Холодная, растворимая | Marshall 400, DMC 2000 |
Подробный разбор типов машин
Механические машины
Механические маркировочные машины — самые простые и дешёвые. Принцип работы основан на гравитации: краска из бака поступает в щётку, которая контактирует с поверхностью. При движении машины щётка оставляет линию. Преимущество — отсутствие электроники, низкий расход энергии, простота ремонта. Недостатки — низкая скорость, невозможность регулировки толщины, неустойчивость к ветру и перепадам температур. Применяются на второстепенных дорогах, парковках, военных объектах. Модель Kässbohrer Paver 1200 работает с краской класса А по ГОСТ 31777-2012, толщина линии — 0,8–1,2 мм. Цена — от 1,8 млн руб.
Пневматические машины
Пневматические машины — оптимальный баланс цены и производительности. Сжатый воздух (от компрессора 1200 л/мин) подаёт краску через сопла диаметром 0,8–1,5 мм. Это позволяет наносить линии шириной 5–20 см с точностью ±2 мм. Толщина регулируется давлением: 8 бар — 1 мм, 12 бар — 1,8 мм. Модель TTS RotoMark 4000 имеет встроенный компрессор, бак 1500 л и автоматическую систему очистки. Работает с водными и акриловыми красками. Производительность — до 12 км/ч. Подходит для городских улиц, объектов с низкой интенсивностью. Цена — 3,1–3,8 млн руб.
Электрогидравлические машины
Электрогидравлические машины — флагманы рынка. Оборудованы высокопроизводительными насосами (мощность 5,5–11 кВт), гидравлическими цилиндрами для точной настройки сопел и системами контроля температуры. Модель Dümmenhorst M-Line 800 наносит термопластическую краску при температуре +180°C, толщина слоя — 2,2–2,5 мм, что соответствует требованиям для автострад. Производительность — до 18 км/ч. Возможна работа с несколькими цветами без остановки. Цена — от 6,2 млн руб. Используется на трассах М-4, М-11, А-114 и других объектах федерального значения.
Комбинированные и прицепные машины
Комбинированные модели, такие как TTS 8000, позволяют переключаться между холодной и горячей разметкой за 30 секунд. Это ценно при выполнении работ на объектах с разными требованиями: например, разметка автострады (термопласт) и пешеходных переходов (акрил). Прицепные машины — экономичное решение для небольших подрядчиков. Тягает трактор или грузовик, заправляется через шланг. Модель Marshall 400 имеет бак 1200 л, производительность — 8 км/ч. Цена — 2,3 млн руб. Подходит для районных дорог и сельских территорий.
Важно: Выбор типа машины должен основываться не на цене, а на типе покрытия, интенсивности движения и нормативных требованиях. Использование механической машины на трассе с интенсивностью 8000 авто/сутки нарушает ГОСТ Р 51256-2021 и создаёт опасность для водителей.
Как выбрать маркировочную машину: пошаговое руководство
- Определите тип работ. Если это городские улицы — пневматическая машина (TTS RotoMark 4000). Если автострады — электрогидравлическая (Dümmenhorst M-Line 600).
- Рассчитайте объём. Для 100 км/месяц выбирайте бак не менее 2000 л. Для 50 км — 1500 л достаточно.
- Проверьте совместимость с краской. Убедитесь, что машина поддерживает нужный тип: холодная (GOST 31777-2012), горячая (GOST 32677-2014) или термопласт (GOST R 51256-2021).
- Оцените манёвренность. Для узких улиц — ширина машины ≤1,9 м, радиус разворота ≤5 м. Машины Dümmenhorst требуют 7 м.
- Учтите ТО. Пневматические машины требуют замены фильтров каждые 200 ч. Электрогидравлические — диагностику насосов каждые 500 ч.
- Выберите поставщика. Убедитесь, что есть сервисный центр в вашем регионе. Например, для Dümmenhorst — ООО «Дортех-Сервис» в Москве и Екатеринбурге.
Распространённые ошибки при эксплуатации
Самая частая ошибка — использование некачественной или несоответствующей краски. Например, применение краски для тротуаров (GOST 31777-2012, класс Б) на автостраде приводит к быстрому истиранию. Вторая ошибка — запуск машины без прогрева насоса при минусовых температурах. Это вызывает заклинивание поршней и выход из строя. Третья — неправильная настройка сопел: слишком малый угол распыления приводит к «прожогам» и перерасходу краски на 30–40%. Четвёртая — игнорирование очистки системы после работы. Краска, застывшая в шлангах, требует замены насоса — стоимость 120–180 тыс. руб.
При работе с термопластом важна температура: ниже +10°C на асфальте термопласт не сцепляется. Необходимо подогревать поверхность или использовать специальные адгезивы. Проверка адгезии проводится по методу GOST R 51256-2021, приложение Б — с использованием ленты 3M Scotch 810.
Важно: После каждой смены краски система должна промываться растворителем (например, Detergex 5000) или горячей водой (для водных красок). Пропуск этой процедуры сокращает срок службы насоса на 60%.
Сравнение альтернативных подходов
В некоторых случаях маркировочные машины заменяются другими методами. Ниже приведено сравнение двух альтернатив.
| Метод | Преимущества | Недостатки | Стоимость за км (руб.) | Срок службы разметки | Подходит для |
|---|---|---|---|---|---|
| Ручные маркеры (Garside Marking Wand) | Низкая стоимость, мобильность, работа в стеснённых условиях | Производительность до 0,5 км/ч, высокая погрешность, неравномерность | 400–600 | 6–12 мес | Ремонт, временные линии, парковки |
| Термопластичные ленты (3M Scotchmate) | Быстрая установка, высокая яркость, устойчивость к химии | Цена в 4 раза выше, требует нагрева до 200°C, не подходит для асфальта с трещинами | 3500–4200 | 5–7 лет | Аэродромы, тоннели, зоны с высокой нагрузкой |
| Маркировка с помощью дрона + аэрозоль | Нет контакта с дорожным полотном, возможность разметки в труднодоступных местах | Низкая точность, не соответствует ГОСТ, не используется в РФ для официальных работ | 200–300 | 3–6 мес | Эксперименты, частные объекты |
| Маркировочная машина (TTS 8000) | Высокая точность, соответствие ГОСТ, работа с любыми типами краски | Высокая цена, требует оператора, обслуживания | 800–1200 | 3–5 лет | Автострады, города, аэродромы |
Часто задаваемые вопросы
Какие типы маркировочных машин существуют и чем они отличаются?
Существуют три основных типа: механические, пневматические и электрогидравлические. Механические (например, Kässbohrer Paver 1200) работают за счёт давления гравитации и подходят для низкоскоростной разметки. Пневматические (TTS RotoMark 4000) используют сжатый воздух для точной подачи краски, что обеспечивает чёткость линий. Электрогидравлические (Dümmenhorst M-Line 600) — наиболее производительные, с регулировкой толщины и ширины линии, подходят для автострад и городских магистралей.
Какой объём бака для краски нужен для маркировки трассы длиной 50 км?
Для 50 км разметки одиночной линии шириной 15 см и толщиной 1,5 мм требуется примерно 1800–2200 литров краски. Стандартный бак маркировочной машины, например, в модели TTS 8000, имеет ёмкость 2000 л, что покрывает 40–50 км без дозаправки. Для двойной линии или нанесения поперечных полос (зебр, остановок) ёмкость должна быть не менее 2500 л, как у Dümmenhorst M-Line 800.
Какие нормативы регулируют толщину и цвет дорожной разметки в России?
В России требования к дорожной разметке установлены в ГОСТ Р 51256-2021. Толщина горячей пластиковой разметки — 1,5–2,5 мм, холодной — 0,8–1,8 мм. Цвета строго регламентированы: белый — для разделяющих линий (координаты по CIE L*a*b* 85±5), жёлтый — для запрещающих. Нарушение этих параметров ведёт к несоответствию ПДД и штрафам при проверках ГИБДД.
Какие маркировочные машины лучше выбрать для городских улиц с ограниченным пространством?
Для узких городских улиц подходят компактные пневматические машины, такие как Kässbohrer Paver 1200 или VDK M-250. Их ширина не превышает 1,8 м, а радиус разворота — менее 5 м. У них есть возможность регулировки ширины линии от 5 до 20 см, что позволяет наносить пешеходные переходы и знаки в плотной застройке. Модели с полной гидравликой (Dümmenhorst) слишком габаритны и требуют манёвровой зоны не менее 7 м.
Какие ошибки чаще всего совершают при эксплуатации маркировочных машин?
Наиболее частые ошибки: использование краски с неверной вязкостью (не соответствующей GOST 31777-2012), запуск машины без прогрева насоса (особенно при температуре ниже +5°C), неправильная настройка сопел, приводящая к разбрызгиванию, и игнорирование очистки системы после работы. Это вызывает засоры, перерасход краски до 40% и выход из строя насосов, например, в TTS 6000 после 200 часов работы без техобслуживания.
Сколько стоит новая маркировочная машина и какова её рентабельность?
Цены варьируются от 1,8 млн руб. (механическая Kässbohrer Paver 1200) до 7,5 млн руб. (электрогидравлическая Dümmenhorst M-Line 800). При средней производительности 12–18 км/час и стоимости работ 800–1200 руб./км рентабельность достигается за 3–6 месяцев. Для частной бригады с объёмом 100 км/месяц окупаемость модели TTS 8000 (4,2 млн руб.) наступает за 4,5 месяца при средней наработке 1500 часов в год.
Какие альтернативы маркировочным машинам существуют и когда они применимы?
Альтернативы — ручные разметочные машины (например, Garside Marking Wand) и термопластичные ленты. Ручные устройства применимы только для временных работ или ремонта на участках до 2 км, где техника недоступна. Термопластичные ленты (например, 3M Scotchmate) используются на аэродромах и в зонах с высокой нагрузкой, но их стоимость в 3–5 раз выше нанесения краской, а монтаж требует нагрева до 200°C и специального оборудования.
