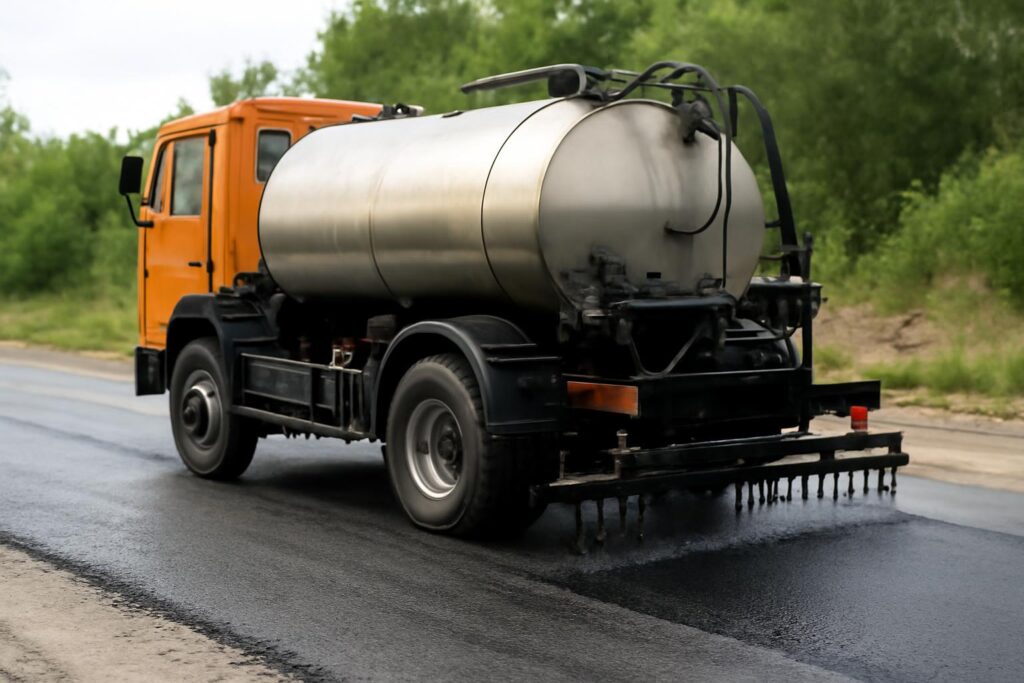

Гудронатор: устройство и работа
Разбор · Таблица · FAQ
Коротко о главном
Проблема укладки асфальтобетонного покрытия на не подготовленное основание — это не просто снижение качества дороги, а прямой путь к быстрому разрушению покрытия. Без надёжной адгезии между старым основанием и новым слоем асфальта, даже при использовании высококачественной смеси, срок службы дороги сокращается вдвое. Гудронатор — это техника, которая решает эту проблему: она наносит жидкий битум или битумную эмульсию тонким, равномерным слоем, создавая клеящий слой между слоями дорожной конструкции. Это критически важный этап в технологии ремонта и строительства дорог, который часто недооценивают, но именно он определяет долговечность дорожного полотна.
Ключевой момент: Гудронатор — это не просто «разбрызгиватель битума». Это высокоточная система, в которой температура, давление, скорость движения и равномерность распыления взаимосвязаны. Ошибка в одном параметре — и весь слой теряет функциональность.
Подробный разбор устройства гудронатора
Устройство гудронатора представляет собой интегрированную систему, состоящую из нескольких взаимосвязанных блоков. Основной элемент — битумный бак. Он выполнен из листовой стали толщиной 4–6 мм с двойными стенками и термоизоляцией из минеральной ваты или пенополиуретана. Объём бака варьируется от 3 до 15 м³ в зависимости от класса машины. Внутри бака установлены теплообменные змеевики или распылительные горелки, обеспечивающие равномерный нагрев. Бак герметичен, оснащён датчиками уровня, температуры и давления, а также системой продувки для предотвращения застывания битума при остановке.
Система нагрева может быть газовой, дизельной или электрической. Газовые горелки (пропан-бутан) используются в прицепных и полуприцепных моделях — они экономичны и просты в обслуживании. Дизельные горелки применяются в самоходных гудронаторах, где требуется большая мощность и автономность. Электрические ТЭНы применяются в стационарных установках или в условиях, где запрещён открытый огонь. Температура нагрева контролируется электронным блоком управления с точностью ±2 °C.
Насосная установка — сердце гудронатора. Обычно используется шестерёнчатый насос с регулируемой подачей от 50 до 300 л/мин. Он обеспечивает стабильное давление в диапазоне 2–6 бар, что необходимо для равномерного распыления. Поршневые насосы применяются в высокоточных моделях, но требуют более частого обслуживания. Насосы приводятся в действие от ВОМ (вала отбора мощности) или гидравлического привода, что позволяет точно синхронизировать подачу битума со скоростью движения машины.
Распылительная система включает в себя распределительную трубу с набором сопел, расположенных по всей ширине рабочей зоны. Сопла могут быть регулируемыми — с углом распыления 60°, 90° или 120°, что позволяет адаптировать ширину нанесения под тип дороги. Материал сопел — износостойкая нержавеющая сталь с твердосплавным напылением. Некоторые модели оснащены системой автоматической очистки сопел сжатым воздухом после каждого цикла работы.
Принцип работы гудронатора
Работа гудронатора начинается с подготовки битума. В бак заливается жидкий битум марки БНД 40/60 или 60/90, предварительно нагретый до 140–150 °C. После загрузки включается система нагрева — в течение 40–90 минут битум доводится до рабочей температуры 160–180 °C. Параллельно проводится проверка герметичности системы, очистка фильтров и калибровка насоса. Убедившись, что все параметры в норме, оператор запускает ходовую часть и устанавливает скорость движения — оптимально 5–7 км/ч.
При движении машины насос включается, и битум под давлением подаётся по трубопроводам к распылительной трубе. Сопла распыляют битум в виде мелкодисперсной струи, создающей слой толщиной 0,2–0,5 мм. Важно, чтобы поверхность была сухой, чистой и не имела температуры ниже +5 °C — иначе битум не прилипнет. Распыление происходит по всей ширине полосы — от 1,5 до 4 м в зависимости от модели. После прохождения гудронатора битум не застывает мгновенно, но образует клеящую плёнку, которая активируется при контакте с горячей асфальтобетонной смесью.
«Нанесение битума — это не просто покрытие. Это создание химической связи между слоями. Если битум слишком холодный — связь слабая. Если слишком горячий — он выгорает. Если распыление неравномерное — появляются «слабые зоны», которые становятся очагами разрушения.» — Михаил Кузнецов, главный инженер Дорожного управления Свердловской области
Классификация гудронаторов
Гудронаторы классифицируются по типу базового шасси и степени автономности. Каждый тип имеет свои преимущества и ограничения, определяющие сферу применения.
| Тип | Объём бака, м³ | Скорость движения, км/ч | Тип нагрева | Преимущества | Недостатки |
|---|---|---|---|---|---|
| Прицепной | 2–3 | 5–8 | Газовый | Низкая стоимость, лёгкий транспорт, простой ремонт | Ограниченная производительность, требует тягача |
| Полуприцепной | 5–10 | 6–9 | Дизельный | Высокая автономность, большая ёмкость, стабильная подача | Сложная транспортировка, требует спецразрешений |
| Самоходный (на базе КамАЗ) | 10–15 | 4–10 | Дизельный + электронное управление | Максимальная производительность, GPS-навигация, автоматическая регулировка | Высокая цена, сложный ремонт, высокий расход топлива |
| Пневмоколёсный (на базе ГАЗ-3302) | 1,5–2,5 | 4–7 | Электрический | Мобильность в городских условиях, низкая шумность | Низкая мощность, не подходит для трасс |
| Специализированный (с эмульсией) | 3–8 | 5–8 | Без нагрева | Работа при низких температурах, безопасность | Высокая стоимость эмульсии, меньшая адгезия |
Сравнение технологий: битум vs битумная эмульсия
Помимо классического битума, гудронаторы всё чаще используются для нанесения битумных эмульсий — водно-битумных дисперсий, стабилизированных эмульгаторами. Эти составы позволяют работать при более низких температурах, что особенно актуально в межсезонье или в северных регионах. Однако их применение требует специальных условий и имеет свои ограничения.
| Параметр | Жидкий битум | Битумная эмульсия | Примечание |
|---|---|---|---|
| Температура нанесения | 160–180 °C | 40–60 °C | Эмульсии не требуют нагрева |
| Толщина слоя | 0,2–0,5 мм | 0,3–0,6 мм | Эмульсии требуют большего объёма |
| Скорость высыхания | Мгновенное образование плёнки | 2–6 часов | Эмульсии требуют времени на разрушение эмульгатора |
| Стоимость материала | 12 000–15 000 ₽/т | 22 000–30 000 ₽/т | Эмульсия дороже в 1,5–2 раза |
| Применимость при температуре ниже +5 °C | Нет | Да | Ключевое преимущество эмульсий |
| Экологичность | Выделение паров битума | Минимальное испарение | Эмульсии безопаснее для персонала |
| Срок службы соединения | 10–15 лет | 7–10 лет | Битум обеспечивает более прочную связь |
Рекомендация: Используйте битумную эмульсию только при необходимости — например, при ремонте в холодное время года или в городских зонах с ограничениями на выделение паров. Для магистралей и трасс с высокой нагрузкой предпочтительнее традиционный жидкий битум.
Пошаговое руководство по эксплуатации
1. Подготовка поверхности. Убедитесь, что дорожное основание очищено от пыли, мусора, влаги и льда. При необходимости — просушите поверхность тепловыми пушками. Температура основания должна быть не ниже +5 °C.
2. Загрузка битума. Заливайте битум только в прогретый бак. Не допускайте попадания воды — это вызывает бурление и выбросы горячего материала. Заполняйте бак на 85–90% от объёма.
3. Нагрев. Включите систему нагрева и установите температуру 170 °C. Подождите, пока температура стабилизируется — это занимает 45–70 минут. Проверьте датчики на соответствие показаниям.
4. Калибровка. Запустите насос на минимальной подаче. Проверьте распыление на участке длиной 20 м. Измерьте толщину слоя с помощью специального щупа. При необходимости отрегулируйте давление и угол сопел.
5. Работа. Установите скорость движения 6 км/ч. Начните движение с плавным включением насоса. Следите за равномерностью распыления — не должно быть «рек» или пропусков. При остановке немедленно отключите насос и включите продувку сопел сжатым воздухом.
6. Очистка. После окончания работ промойте систему дизельным топливом (не водой!) в течение 15 минут. Продувка сопел — обязательна. Слейте остатки битума, закройте все клапаны. Проведите визуальный осмотр трубопроводов на предмет трещин и засоров.
Важно: Не оставляйте битум в баке более 24 часов без циркуляции. Застывший битум — это не просто трудноудаляемый осадок, а риск повреждения насоса и бака при последующем нагреве.
Часто задаваемые вопросы
Часто задаваемые вопросы
Что такое гудронатор и для чего он нужен?
Гудронатор — это специализированная дорожно-строительная машина, предназначенная для равномерного нанесения жидких битумных составов на поверхность дороги перед укладкой асфальтобетонной смеси или для герметизации покрытий. Он используется при капитальном ремонте, восстановлении изношенных дорог и подготовке оснований под новый асфальт. Без гудронатора невозможно обеспечить адгезию между слоями, что напрямую влияет на срок службы дорожного полотна.
Какие основные узлы входят в конструкцию гудронатора?
Основные узлы гудронатора включают битумный бак, систему нагрева, насосную установку, распылительную систему, систему управления и ходовую часть. Бак изготавливается из термостойкой стали с двойными стенками и теплоизоляцией. Нагрев осуществляется за счёт газовых горелок или электрических ТЭНов. Насосы типа шестерёнчатые или поршневые обеспечивают стабильное давление, а распылительные сопла регулируют ширину и толщину слоя наносимого битума.
Какие типы гудронаторов существуют и в чём их отличия?
Гудронаторы классифицируются по типу транспорта: прицепные, полуприцепные и самоходные. Прицепные — легкие, используются на второстепенных дорогах, имеют ёмкость до 3 м³. Полуприцепные — более мощные, ёмкость 5–10 м³, оснащены автономным нагревом. Самоходные — тяжёлые, на базе грузовиков или шасси КамАЗ, ёмкость до 15 м³, оснащены полным набором автоматики и GPS-навигацией. Выбор зависит от объёма работ, типа дороги и бюджета.
Какой температурный режим необходим для работы с битумом?
Оптимальная температура битума при нанесении — 160–180 °C. Ниже 150 °C материал становится вязким, что приводит к неравномерному распылению и плохой адгезии. При превышении 190 °C битум начинает терять свои свойства: происходит термическое старение, выделение токсичных паров и снижение клеящей способности. Современные гудронаторы оснащены термодатчиками и автоматическим регулятором температуры, что исключает ручные ошибки.
Какие ошибки чаще всего допускают операторы при работе с гудронатором?
Наиболее частые ошибки: неправильная температура битума, несоблюдение скорости движения (более 8 км/ч), отсутствие предварительной подготовки поверхности (пыль, влага), некорректная настройка распылительных сопел и игнорирование калибровки насоса. Эти ошибки приводят к образованию «пропусков», «рек» битума, расслоению покрытия и сокращению срока службы дороги на 30–50%. Обучение операторов и ежедневная проверка оборудования снижают риски на 70%.
Можно ли использовать гудронатор для нанесения эмульсий вместо битума?
Да, современные гудронаторы адаптированы для работы с битумными эмульсиями, но требуют модификации системы: замены насосов на низкодавленные, установки фильтров с мелкой ячейкой и исключения нагрева. Эмульсии наносятся при температуре 40–60 °C, и их использование предпочтительно в холодное время года или в условиях ограниченного доступа к нагревательным установкам. Однако эмульсии дороже, и их эффективность ниже при высоких нагрузках — поэтому их применяют преимущественно для поверхностной обработки.
Как часто нужно проводить техническое обслуживание гудронатора?
Техническое обслуживание должно проводиться после каждых 250–300 моточасов работы. Ключевые процедуры: очистка бака от осадка, замена фильтров, проверка герметичности трубопроводов, смазка подшипников насоса и калибровка распылительных сопел. Ежедневно перед началом работы проверяется давление в системе, температура битума и работа клапанов. Пренебрежение ТО приводит к засорению сопел и выходу из строя насоса, стоимость ремонта которого может достигать 40% от стоимости машины.
Какие модели гудронаторов считаются наиболее надёжными на российском рынке?
На российском рынке наиболее востребованы модели: ГУД-10П (ПО «Дортех»), Битум-12 (Завод «Строймаш»), и самоходный гудронатор на базе КамАЗ-6520 с системой управления от компании «ТехноСтрой». Их ключевые преимущества — российское производство компонентов, устойчивость к низким температурам, простота ремонта и наличие сервисных центров в регионах. Импортные аналоги, например, от немецкой компании Vogel & Noot, превосходят по точности, но дороже на 60–80% и требуют специализированных запчастей.
