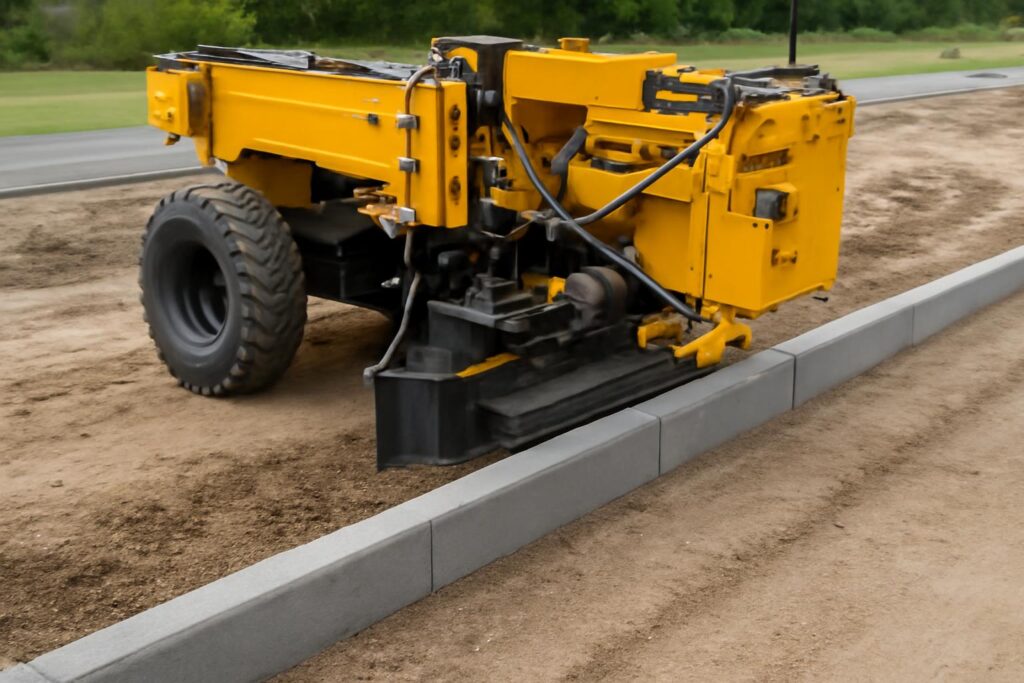

Бордюроукладчик: обзор техники
Полный обзор · Практика · FAQ
Суть вопроса
При строительстве городских дорог, тротуаров, пешеходных зон и прилегающих территорий требуется точная, ровная и долговечная установка бордюров. Ручная укладка — трудоёмкий, медленный и подверженный человеческому фактору процесс. Даже опытные бригады за смену укладывают не более 40–60 метров бордюра с отклонениями по высоте до ±15 мм. Это приводит к скоплению воды, разрушению покрытия, неравномерной нагрузке на асфальт и визуальным дефектам. Бордюроукладчик решает эту проблему: машина устанавливает бетонные или каменные элементы с точностью до ±2 мм по горизонтали и ±1 мм по вертикали, за счёт автоматизированного контроля уровня и вибрационного уплотнения. Применение такой техники стало стандартом на крупных инфраструктурных проектах, где важны сроки, качество и безопасность.
Важно: В ГОСТ 6667-2021 указаны требования к геометрии бордюров: отклонение по длине не более ±5 мм, по ширине — ±3 мм, по толщине — ±2 мм. Нарушение этих параметров делает невозможной автоматическую укладку без ручной подгонки.
Принцип работы и конструктивные особенности
Бордюроукладчик — это гибридная машина, сочетающая функции транспортировки, выравнивания, позиционирования и уплотнения бордюрных элементов. Основные узлы: ходовая часть, бункер для подачи камней, гидравлический механизм захвата и позиционирования, вибрационная платформа и система управления уровнем. Работа начинается с подачи бордюра из бункера на направляющие ролики. Затем гидравлические приводы фиксируют элемент в нужном положении, а вибрационный вал с частотой 3000–4500 об/мин уплотняет его в подготовленный слой щебня или бетонной смеси. Позиционирование осуществляется по лазерному или механическому уровню, что позволяет точно следовать проектной траектории.
В отличие от традиционных способов, где бордюры устанавливаются вручную с использованием шаблонов и отвесов, бордюроукладчик работает непрерывно, без остановок. Это особенно важно на длинных участках — например, при ограждении магистралей длиной 5–15 км. Современные модели оснащаются системами GPS-навигации и датчиками наклона, которые автоматически корректируют положение машины при движении по косогору. Такие технологии позволяют укладывать бордюры на уклонах до 15% без потери качества.
«Автоматизация укладки бордюров не просто ускоряет процесс — она кардинально снижает количество брака. Ручная работа приводит к 15–25% отходов из-за перекосов. С бордюроукладчиком этот показатель падает до 2–4%» — инженер-дорожник, 15 лет опыта в подрядных организациях Москвы.
Типы и модели бордюроукладчиков
По конструкции бордюроукладчики делятся на три категории: колёсные, гусеничные и прицепные. Каждая имеет свои области применения и технические ограничения. Колёсные модели — самые распространённые. Они компактны, легко перемещаются по асфальту и подъезжают к объекту без дополнительной транспортировки. Пример — Bomag BW 150-4: масса 3,5 т, ширина укладки 120–300 мм, производительность до 60 м/ч. Идеален для городских улиц и парков.
Гусеничные бордюроукладчики предназначены для работы на мягких, неуплотнённых или неровных грунтах. Их низкое давление на грунт (менее 0,4 кг/см²) предотвращает проседание машины. Модель Wirtgen W 210 оснащена четырёхсторонней системой выравнивания и может работать с бордюрами до 500 мм в ширину. Её производительность — до 80 м/ч, а масса — 5,8 т. Такие машины используются на промышленных площадках и при строительстве аэропортов.
Прицепные модели, например Hyundai HB-180, требуют тягача для передвижения, но дешевле в эксплуатации и проще в обслуживании. Их производительность — до 50 м/ч, а вес — 2,2 т. Применяются на небольших объектах — дворах, жилых массивах, пешеходных зонах. Среди отечественных решений выделяется Сибур-Бордюр 2.0 — компактный колёсный агрегат с электрогидравлическим приводом, производительностью 45 м/ч, массой 3,1 т и стоимостью 2,4 млн рублей.
Обратите внимание: Модели с электрогидравлической системой управления (например, Hyundai HB-200) потребляют на 20% меньше топлива по сравнению с гидравлическими аналогами. Это критично при длительной работе в закрытых зонах, где важна экологичность.
Сравнительная таблица технических характеристик
| Модель | Тип ходовой | Ширина бордюра, мм | Производительность, м/ч | Масса, т | Привод |
|---|---|---|---|---|---|
| Bomag BW 150-4 | Колёсный | 120–300 | 60 | 3,5 | Гидравлический |
| Wirtgen W 210 | Гусеничный | 200–500 | 80 | 5,8 | Гидравлический |
| Hyundai HB-180 | Прицепной | 100–250 | 50 | 2,2 | Гидравлический |
| Hyundai HB-200 | Колёсный | 150–400 | 70 | 3,8 | Электрогидравлический |
| Сибур-Бордюр 2.0 | Колёсный | 100–350 | 45 | 3,1 | Электрогидравлический |
| Caterpillar B-250 | Гусеничный | 250–500 | 75 | 6,1 | Гидравлический |
Типичные ошибки при эксплуатации и как их избежать
Одна из главных ошибок — игнорирование подготовки основания. Бордюроукладчик не компенсирует неровности грунта. Если под бордюром не уложен слой щебня толщиной 100–150 мм с уплотнением до 95% по ПРО (плотности по Проктору), машина будет «прыгать», и бордюры не примут нужное положение. Даже при идеальной настройке техники результат будет нестабильным.
Вторая ошибка — превышение скорости укладки. Производительность указана в паспорте как максимум, но при скорости выше 8 м/ч снижается точность позиционирования. Особенно критично это для моделей с механическим уровнем — например, Bomag BW 150-4. При скорости 10 м/ч и более отклонения по высоте достигают 5 мм, что требует последующей подрезки.
Третья — использование некондиционных бордюров. Если камень имеет трещины, сколы или отклонение по размерам более ±3 мм, он не встанет в направляющие ролики. Многие подрядчики экономят, закупая бордюры с заводов, не прошедших контроль. В итоге — до 30% отходов. Следует требовать сертификаты соответствия по ГОСТ 6667-2021 и проводить выборочную проверку размеров.
Четвёртая — несвоевременное обслуживание. Гидравлическая система требует замены масла каждые 250 моточасов. Игнорирование этого приводит к заклиниванию гидроцилиндров. Вибрационные валы нуждаются в смазке каждые 50 часов. Также необходимо проверять натяжение цепей привода бункера — при ослаблении камни не подаются равномерно.
Важно: Укладка бордюров на мокрый грунт или при температуре ниже +5°C приводит к нарушению сцепления с основанием. Рекомендуется работать при температуре от +8°C до +30°C и относительной влажности менее 75%.
Стоимость покупки и аренды
Стоимость нового бордюроукладчика зависит от типа, производительности и бренда. Бюджетные прицепные модели, такие как Hyundai HB-180, стоят от 1,8 млн рублей. Колёсные машины среднего класса — Bomag BW 150-4 и Сибур-Бордюр 2.0 — в диапазоне 2,1–2,6 млн рублей. Премиум-сегмент, включающий Wirtgen W 210 и Caterpillar B-250, начинается от 6,5 млн рублей и достигает 8,5 млн рублей за комплект с GPS-навигацией и дополнительными датчиками.
Аренда бордюроукладчика — более гибкий вариант для краткосрочных проектов. Стоимость аренды в Москве и Санкт-Петербурге варьируется в зависимости от типа техники. Колёсные модели с производительностью 50–60 м/ч сдаются по 5 500–8 000 рублей в смену (8 часов). Гусеничные — 10 000–12 000 рублей в смену. Прицепные — от 4 500 рублей. При аренде на месяц (20 смен) стоимость снижается на 30–40% за счёт скидок за длительный срок. Дополнительно оплачивается доставка — от 15 000 до 30 000 рублей в зависимости от расстояния и типа машины.
Для сравнения: укладка 1 км бордюра (1000 м) ручным способом требует 3 бригады по 4 человека на 7–9 дней. С бордюроукладчиком — 1 оператор и 1 помощник за 12–16 часов. При стоимости рабочих 5 000 рублей/день и аренде 8 000 руб./смену, экономия на проекте 1 км составляет 180–220 тыс. рублей.
Совет: Для проектов до 3 км бордюров — арендуйте. Для регулярных работ (например, подрядчик, выполняющий 10–15 км/год) — покупка окупается за 8–14 месяцев.
Часто задаваемые вопросы
Что такое бордюроукладчик и зачем он нужен?
Бордюроукладчик — это специализированная дорожная машина, предназначенная для автоматической укладки бордюров и бордюрных камней из бетона или камня. Он заменяет ручной труд, повышает точность монтажа, ускоряет процесс на 5–7 раз и снижает риск деформаций. Используется при строительстве дорог, тротуаров, парков, аэропортов и промышленных территорий.
Какие основные типы бордюроукладчиков существуют?
Выделяют три основных типа: колёсные (мобильные, для городских условий), гусеничные (для сложного рельефа и мягких грунтов) и прицепные (требуют тягача). Колёсные модели, такие как Bomag BW 150-4, имеют колесную базу 2,8 м и массу 3,5 т. Гусеничные, например Wirtgen W 210, обеспечивают давление на грунт менее 0,4 кг/см². Прицепные — экономичны, но требуют внешнего источника энергии.
Какие параметры важны при выборе бордюроукладчика?
Ключевые параметры — ширина укладки (от 100 до 500 мм), глубина укладки (до 250 мм), производительность (до 80 м/ч), тип привода (гидравлический), масса машины и тип ходовой части. Для узких тротуаров подойдут модели с шириной 120–180 мм, для магистралей — 300–500 мм. Гидравлический привод предпочтительнее электрического за счёт стабильности при перепадах нагрузки.
Сколько стоит бордюроукладчик и его аренда?
Цена нового бордюроукладчика варьируется от 1,8 млн до 8,5 млн рублей. Бюджетные модели — Hyundai HB-180 (2,1 млн ₽), премиум — Wirtgen W 210 (7,9 млн ₽). Аренда стоит от 4 500 до 12 000 рублей в смену, в зависимости от мощности и региона. Аренда на 30 дней обходится дешевле на 30–40% по сравнению с ежедневной оплатой. Для проектов до 5 км линейных бордюров аренда выгоднее покупки.
Какие ошибки допускают при эксплуатации бордюроукладчика?
Частые ошибки: неправильная подготовка основания (не уплотнённый песчано-гравийный слой), превышение скорости укладки (более 8 м/ч), использование бетонных блоков с отклонением по размеру более ±3 мм, отсутствие регулировки уровня вибрации. Это приводит к перекосам, трещинам и необходимости переделки. Также ошибкой является игнорирование технического обслуживания — замена масла в гидросистеме должна проводиться каждые 250 моточасов.
Какие бордюры можно укладывать на бордюроукладчике?
Бордюроукладчики работают с бетонными бордюрами классов B15–B30, размерами 100–500 мм в ширину, 200–300 мм в высоту и длиной 500–1000 мм. Некоторые модели, например Hyundai HB-200, поддерживают каменные блоки (гранит, базальт) весом до 35 кг. Не рекомендуется укладывать пустотелые или непрессованные изделия — они разрушаются под давлением роликов.
