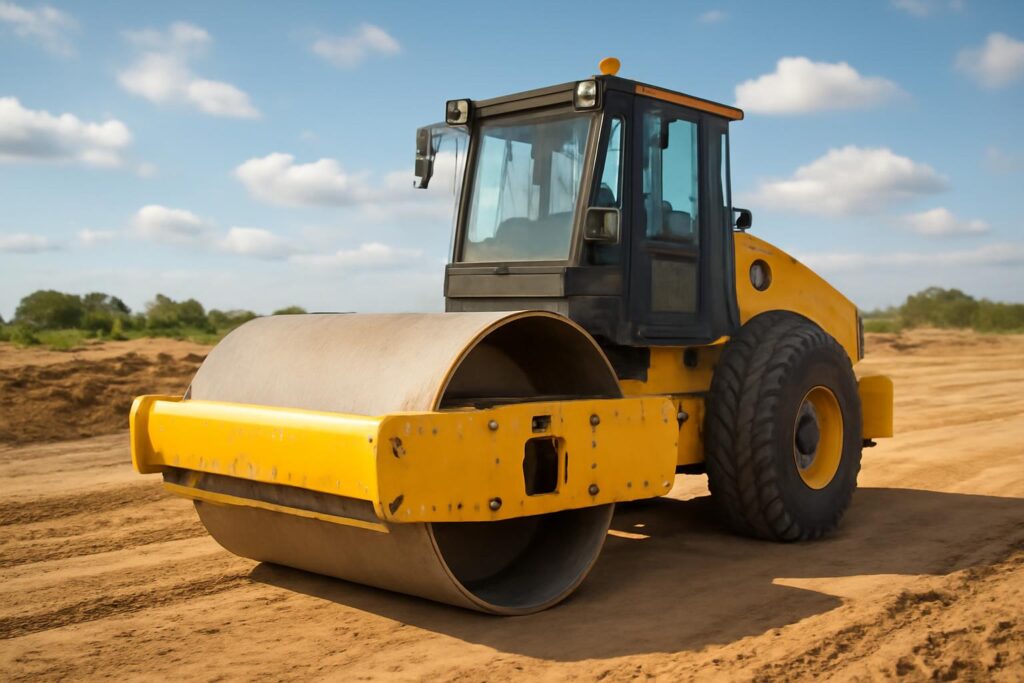

Вибрационный каток: принцип работы
Устройство · Применение · Сравнение
Вибрационный каток и гладкобарабанный каток — два фундаментально разных подхода к уплотнению дорожных оснований. Первый использует динамическое воздействие, второй — статическое. При одинаковом весе вибрационный каток достигает плотности грунта на 20–30% выше, чем гладкобарабанный, но только при правильном подборе параметров. Если на песчаном основании применить гладкобарабанный каток, результат будет поверхностным — слой уплотнится лишь на 10–15 см. Вибрационный же каток с частотой 50 Гц и амплитудой 1,0 мм уплотнит тот же слой до 30 см. Но если попытаться уплотнить асфальт вибрационным катком на высокой амплитуде — вы рискуете разрушить структуру покрытия. Понимание принципа работы — не академическая задача, а ключ к эффективности и безопасности работ.
Важно: Вибрационный каток — это не просто тяжёлая машина. Это точный инструмент, где параметры вибрации (частота, амплитуда, режим) должны соответствовать физике материала, а не просто «включить и ехать».
### Устройство вибрационного катка: от генератора до барабана
Основа вибрационного катка — вибратор, расположенный внутри одного или двух стальных барабанов. Вибратор — это не просто двигатель с эксцентриком. Это сложный узел, состоящий из электромотора или гидромотора, редуктора, эксцентрикового вала и системы амортизации. Эксцентрики вращаются синхронно, но в противоположных направлениях, что компенсирует боковые силы и обеспечивает чисто вертикальную вибрацию. В современных моделях, таких как DYNAPAC CA 150 или BOMAG BW 177 AD-4, вибратор управляется электроникой и может плавно изменять частоту от 30 до 60 Гц и амплитуду от 0,4 до 2,2 мм.
Барабан изготовлен из толстостенной стали (5–8 мм) и имеет гладкую или рифлёную поверхность. Рифлёная поверхность применяется для грунтов с высоким содержанием гравия — она предотвращает проскальзывание и улучшает захват. Внутри барабана находится система охлаждения и смазки, а также датчики температуры и вибрации. Каток оснащён системой увлажнения — распылители подают воду на поверхность барабана, чтобы предотвратить прилипание грунта. Уровень воды контролируется датчиками и может автоматически включаться при температуре выше 45 °C.
«Вибрация — это не шум. Это управляемое механическое воздействие, которое заставляет частицы грунта «встать» на свои места. Неправильная настройка — как пилить дерево не той пилой: можно и не распилить, и порезать руку» — инженер-технолог, 12 лет в дорожном строительстве.
### Классификация вибрационных катков по типу привода и весу
Вибрационные катки классифицируются по трём ключевым параметрам: типу привода, весу и количеству барабанов. Это определяет их область применения и эффективность.
| Тип катка | Вес, тонн | Тип привода | Частота вибрации, Гц | Амплитуда, мм | Применение |
|———-|————|————-|———————|—————|————|
| Лёгкий | 2–4 | Электрический или бензиновый | 45–60 | 0,4–1,0 | Мелкие участки, тротуары, ливневки, ремонтные работы |
| Средний | 5–8 | Дизельный | 40–55 | 0,8–1,6 | Основные слои дорожной одежды, песчаные основания |
| Тяжёлый | 9–15 | Дизельный, гидравлический | 30–45 | 1,5–2,2 | Толстые слои щебня, гравийные подушки, насыпи |
| Двухбарабанный | 6–10 | Дизельный | 40–50 | 1,0–1,8 | Асфальт на начальном этапе, плотные грунты |
| Однобарабанный | 4–7 | Дизельный | 50–60 | 0,8–1,4 | Узкие полосы, обочины, зоны с ограниченным доступом |
Лёгкие катки, такие как Hamm 100 или Kawasaki VK 200, используются в городских условиях, где нет возможности применить тяжёлую технику. Их веса недостаточно для уплотнения основных слоёв, но они идеальны для финишной обработки. Тяжёлые катки, например, BOMAG BW 177 AD-4 (14,5 т) или DYNAPAC CA 150 (15 т), применяются на крупных объектах — автомагистралях, аэродромах, промышленных площадках. Их амплитуда до 2,2 мм позволяет уплотнять слои толщиной до 50 см за один проход.
### Сравнение вибрационного, гладкобарабанного и пневмокатка
Эффективность уплотнения зависит не только от веса, но и от характера воздействия. Ниже приведено сравнение трёх типов катков на одном типе грунта — крупнозернистом песке с гравием.
| Параметр | Вибрационный каток | Гладкобарабанный каток | Пневмокаток |
|———-|——————-|————————|————-|
| Принцип воздействия | Динамический (вибрация + статика) | Статический (только вес) | Комбинированный (гнущая нагрузка + статика) |
| Глубина уплотнения, см | 30–50 | 15–25 | 20–40 |
| Плотность, % от максимальной | 95–98 | 88–93 | 92–96 |
| Скорость движения, км/ч | 2–4 | 3–5 | 3–6 |
| Подходит для глины | Нет | Умеренно | Да |
| Подходит для асфальта | Только на начальном этапе | Да (финал) | Да (основной) |
| Риск разрушения структуры | Высокий при неправильной настройке | Низкий | Средний (при перегрузке) |
| Потребление топлива, л/ч | 4–6 | 3–5 | 5–7 |
Вибрационный каток превосходит гладкобарабанный по глубине и плотности, но уступает пневмокатку в адаптации к неровностям. Пневмокаток, например, BOMAG BW 213 DH-4, с его 10–12 шинами, создаёт сдвиговые нагрузки, которые «запечатывают» поры в грунте, не разрушая структуру. Это делает его идеальным для финального уплотнения асфальта и глинистых грунтов. Вибрационный каток — это «глубокий» инструмент, пневмокаток — «гладкий», а гладкобарабанный — «надёжный, но медленный».
Важно: Никогда не используйте вибрационный каток на влажной глине или грунте с содержанием глины выше 25%. Это приведёт к образованию «масляного слоя» — поверхность станет липкой, а под ней останется рыхлая зона. Уплотнение будет иллюзией.
### Практические рекомендации: как правильно работать с вибрационным катком
Эффективность вибрационного катка зависит не только от техники, но и от последовательности действий. Ниже — проверенный алгоритм.
1. **Подготовка слоя** — грунт должен быть распределён равномерно, без комков. Оптимальная влажность для песка — 6–10%, для супеси — 8–12%. Сухой грунт не уплотняется — вибрация не срабатывает. Мокрый — образует грязь. Проверяйте влажность влажностным измерителем, например, DELTA-TRONIC.
2. **Выбор режима** — для слоя толщиной до 20 см используйте частоту 50–60 Гц, амплитуду 1,0 мм. Для слоя 30–40 см — частота 40–45 Гц, амплитуда 1,8 мм. Не включайте максимальную амплитуду без необходимости — это сокращает срок службы вибратора.
3. **Скорость движения** — оптимально 2,5–3,5 км/ч. При скорости выше 4 км/ч вибрация не успевает передать энергию грунту. При скорости ниже 2 км/ч — пережимает поверхностный слой, создавая «корку», под которой остаётся рыхлая зона.
4. **Последовательность проходов** — первый проход — без вибрации (для выравнивания), второй — с вибрацией, третий — в перекрёстном направлении. Минимум 4–6 проходов. Не делайте поворотов на включённой вибрации — это вызывает борозды и трещины.
5. **Температура** — вибрация неэффективна при температуре ниже -5 °C. Грунт становится слишком жёстким. В жару — контролируйте температуру барабана. При превышении 80 °C включайте охлаждение.
Важно: Применяйте вибрационный каток только на сухих или умеренно влажных грунтах. Увлажнение барабана — не замена увлажнению грунта. Если грунт сухой, поливайте его перед катком — иначе вибрация просто переносит пыль, а не уплотняет.
### Типичные ошибки и их последствия
Ошибки операторов — главная причина некачественного уплотнения. Вот самые распространённые:
— **Работа на сухом грунте** — пыль поднимается, частицы не сдвигаются, плотность остаётся низкой. Результат — просадка покрытия через 3–6 месяцев.
— **Слишком высокая скорость** — каток «скользит» по поверхности. Вибрация не проникает. Глубина уплотнения — 10 см вместо 30.
— **Включение вибрации при повороте** — создаются борозды, которые потом не устраняются. Требуется дорогостоящая шлифовка.
— **Игнорирование температуры** — в мороз вибрация не работает. Грунт не поддаётся, а техника перегружается.
— **Неправильная настройка амплитуды** — высокая амплитуда на мелкозернистом песке разрушает структуру, создавая пустоты.
— **Отсутствие проходов в перекрёстном направлении** — уплотнение неравномерное. На одном участке плотность 92%, на другом — 85%.
### Часто задаваемые вопросы
Часто задаваемые вопросы
Как работает вибрационный каток?
Вибрационный каток создаёт плотность грунта за счёт комбинации статической нагрузки и динамических вибраций. Электромеханический или гидравлический вибратор, установленный в барабане, вызывает колебания с частотой 30–60 Гц и амплитудой 0,4–2,2 мм. Эти колебания передаются на уплотняемый слой, снижая внутреннее трение между частицами и позволяя им занять более плотное положение под собственным весом катка.
В чём разница между вибрационным и гладкобарабанным катком?
Гладкобарабанный каток работает исключительно за счёт статической нагрузки — веса машины, передаваемой на грунт. Он эффективен на плотных, уже уплотнённых слоях, таких как асфальт или щебень. Вибрационный каток, напротив, применяется на сыпучих материалах: песке, гравии, супеси. Его вибрации проникают глубже, обеспечивая плотность на 15–25% выше при тех же весовых параметрах.
Почему вибрационный каток не подходит для уплотнения асфальтобетона?
Вибрационный каток не рекомендуется для финишного уплотнения асфальтобетона, потому что частые колебания разрушают структуру битумной пленки, вызывая расслоение и появление трещин. Для асфальта используют пневмокатки с гибким контактом или гладкобарабанные катки с температурным контролем. Вибрация может применяться только на начальном этапе укладки, при температуре асфальта выше 130 °C.
Как выбрать частоту и амплитуду вибрации для разных грунтов?
Для мелкозернистых грунтов (песок, супесь) оптимальна частота 50–60 Гц с амплитудой 0,6–1,2 мм — это обеспечивает быстрое перемещение частиц. Для крупнозернистых (гравий, щебень) применяют низкую частоту 30–40 Гц и высокую амплитуду 1,5–2,2 мм, чтобы преодолеть внутреннее трение. Неправильный выбор приводит к поверхностному уплотнению или разрушению структуры материала.
Какие ошибки чаще всего допускают операторы вибрационных катков?
Наиболее частые ошибки: работа на сухом грунте без увлажнения, что вызывает прилипание и перегрев барабана; слишком высокая скорость движения (более 4 км/ч), снижающая эффективность вибрации; включение вибрации при повороте, что приводит к образованию борозд и трещин; и игнорирование температурных условий — вибрация на морозе ниже -5 °C неэффективна из-за повышенной жёсткости грунта.
Можно ли использовать вибрационный каток для уплотнения глины?
Вибрационный каток неэффективен на глинистых грунтах с высокой пластичностью. Глина имеет высокую адгезию и низкую проницаемость — вибрация не способна разрушить её структуру. Для глины применяют пневмокатки или катки с кулачковыми барабанами, которые создают сдвиговые нагрузки, разрушающие связи между частицами. Использование вибрационного катка на глине приведёт к образованию липкой корки и неравномерному уплотнению.
Как влияет вес катка на глубину уплотнения?
Вес катка напрямую определяет глубину передачи нагрузки: каток весом 4–6 тонн уплотняет слой до 20–25 см, 8–10 тонн — до 30–35 см, а 12–15 тонн — до 40–50 см. Однако вибрация усиливает этот эффект: при одинаковом весе вибрационный каток достигает глубины на 30–40% больше, чем гладкобарабанный. Критично важно соблюдать баланс между весом, частотой и скоростью — превышение веса без соответствующей вибрации приводит к пережатию поверхностного слоя и рыхлению на глубине.
