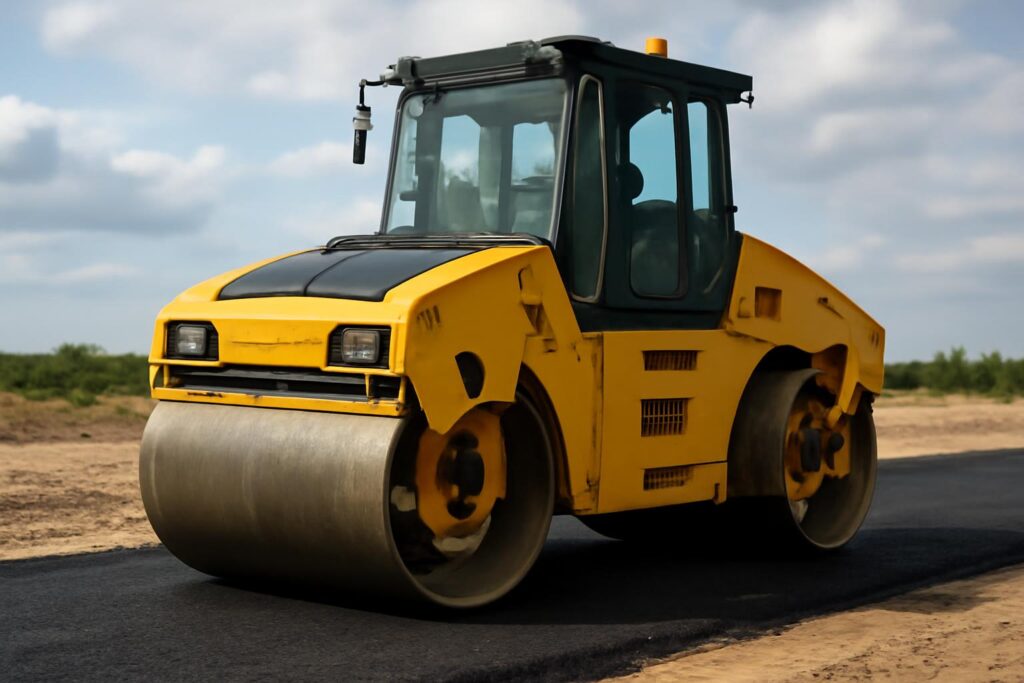

Дорожный каток: виды и классификация

Сравнение статического и вибрационного уплотнения: один из них эффективен на глубине до 15 см, другой — до 50 см. Выбор зависит от типа грунта, толщины слоя и требуемой плотности.

Важно: Дорожный каток — не просто тяжёлая машина. Это инженерное устройство, точная настройка которого определяет долговечность покрытия. Неправильно подобранный каток приводит к просадкам, трещинам и преждевременному разрушению дорожной конструкции.

Дорожный каток — ключевое оборудование в технологии уплотнения грунтов, щебня, асфальтобетона и других материалов при строительстве автомобильных дорог, аэродромов и промышленных площадок. Его эффективность напрямую влияет на несущую способность основания. Существует несколько принципиально разных типов катков, каждый из которых предназначен для определённых условий и материалов. Неправильный выбор приводит к снижению плотности уплотнения на 15–30%, что влечёт за собой дорогостоящий ремонт в течение 1–3 лет после ввода объекта в эксплуатацию.

### Статические дорожные катки: принцип действия и области применения

Статические катки уплотняют материал исключительно за счёт собственного веса. Они не имеют вибрационных механизмов, гидравлических или пневматических усилителей. Принцип действия прост: масса катка передаётся на поверхность через стальную или резиновую поверхность. Эффективность зависит от веса, площади контакта и количества проходов. Минимальный вес статического катка — 3 тонны, максимальный — 18 тонн. Наиболее распространённые модели — KAMAZ-5510 (3,5 т), ГАЗ-5511 (5 т) и Caterpillar 140H (14 т).

Эти катки применяются на лёгких грунтах — супесях, суглинках, мелком щебне — и при уплотнении тонких слоёв (до 15 см). Их преимущество — отсутствие перегрузки материала, что важно при работе с влажными грунтами. Недостаток — низкая производительность на плотных материалах. Например, при уплотнении гравийно-песчаной смеси плотностью 1,9 т/м³ статический каток весом 10 тонн достигает плотности не более 92% по методу Проктора, тогда как вибрационный — 97–98%.

На заметку: Статические катки не рекомендуются для уплотнения асфальтобетона. Их применение на асфальте вызывает растрескивание поверхности из-за отсутствия гибкости и чрезмерного давления в одной точке.

### Вибрационные катки: механика уплотнения и технические параметры

Вибрационные катки используют механические колебания для уплотнения. Вибрация создаётся эксцентриковыми валами, вращающимися с частотой 25–50 Гц. Амплитуда колебаний варьируется от 0,8 до 2,5 мм. Энергия передаётся вглубь слоя, разрушая внутреннее трение между частицами материала. Это позволяет достичь плотности до 99% даже на глубине до 50 см.

Современные вибрационные катки оснащаются системами регулировки частоты и амплитуды. Например, Bomag BW 140 AD-4 имеет три режима: 30 Гц (0,9 мм), 40 Гц (1,5 мм), 45 Гц (1,8 мм). Volvo DD110 позволяет переключаться между 35 и 40 Гц с амплитудой 1,2–1,6 мм. Вес агрегатов — от 5 до 25 тонн. Для тяжёлых работ применяют двухвальцовые катки с двойной вибрацией, например, Dynapac CA250 (25 т, 35 Гц, амплитуда 2,2 мм).

Такие катки идеальны для уплотнения щебня, песчаных и гравийных смесей, а также нижних слоёв асфальтобетона. При уплотнении щебня фракции 20–40 мм оптимальная скорость прохода — 4 км/ч, количество проходов — 6–8. Превышение скорости до 6 км/ч снижает плотность на 12–18%.

Важно: Частота вибрации должна соответствовать размеру частиц. Для мелкого щебня (5–15 мм) оптимальна частота 45–50 Гц. Для крупного (30–60 мм) — 25–35 Гц. Неправильный выбор приводит к «перевибрации» — разрушению структуры материала.

### Пневмокатки: гибкость давления и применение на асфальте

Пневмокатки оснащены набором резиновых колёс (обычно 3–8), которые обеспечивают плавное и равномерное давление на поверхность. Давление на грунт регулируется за счёт изменения давления в шинах — от 0,3 до 0,8 МПа. Это позволяет избежать перегрузки и трещинообразования, особенно на верхних слоях асфальтобетона.

Пневмокатки используются в основном на финальных этапах укладки асфальта. Их применение на нижних слоях неэффективно — резина не проникает глубоко, и уплотнение происходит только на поверхности. Оптимальная толщина слоя — 3–8 см. Модели Caterpillar CS60 (13 т, 7 колёс, давление 0,5 МПа) и Bomag BW 213 DH-4 (14 т, 8 колёс, давление 0,6 МПа) являются стандартом в России и Европе.

Преимущество пневмокатков — саморегулируемое давление. Каждое колесо адаптируется к неровностям поверхности, обеспечивая плотность без разрушения структуры. Это особенно важно при уплотнении полимерно-модифицированных асфальтобетонов, чувствительных к перегреву и механическому воздействию.

На заметку: Пневмокатки не используются на грунтах. Резина вдавливается в мягкую поверхность, вызывая деформацию, а не уплотнение. Их применение на глинистых основаниях приводит к образованию «масляных пятен» — участков с пониженной плотностью.

### Комбинированные катки: многофункциональность и экономия

Комбинированные катки объединяют в себе функции вибрационного и пневматического уплотнения. Некоторые модели имеют сменные вальцы: стальной для вибрации и резиновые для финишного слоя. Другие — оснащены двойной системой: вибрация в стальном вальце + пневматические колёса по бокам. Пример — Hamm AG 120 (12 т, вибрация + 4 пневмоколеса).

Такие агрегаты снижают количество техники на объекте, уменьшают время цикла и сокращают затраты на перемещение. Используются на крупных магистралях, где требуется уплотнение нескольких слоёв разной толщины. Например, на трассе М-11 «Нева» применялись Hamm AG 120 для уплотнения нижнего слоя (12 см щебня) и верхнего (5 см асфальтобетона) за один проход.

Однако их стоимость выше на 25–40% по сравнению с однотипными катками. Капитальный ремонт сложнее и дороже из-за двух систем уплотнения. Применение оправдано только при объёме работ свыше 50 тыс. м² в год.

### Классификация по весу и производительности

Катки классифицируются по массе, что напрямую связано с глубиной уплотнения и типом материала. Ниже представлена детальная классификация по весовым категориям.

| Категория | Вес (тонн) | Глубина уплотнения (см) | Типы материалов | Примеры моделей |
|———-|————|————————-|——————|——————|
| Лёгкие | 1–5 | 5–15 | Песок, супесь, тонкий асфальт | KAMAZ-5510, Hamm 100, BOMAG BSM 100 |
| Средние | 5–12 | 15–30 | Щебень, гравий, средние слои асфальта | Bomag BW 140 AD-4, Volvo DD110, Dynapac CA150 |
| Тяжёлые | 12–25 | 30–50 | Толстые слои щебня, основания под аэродромы | Dynapac CA250, Caterpillar CS60, Hamm AG 180 |
| Сверхтяжёлые | 25–40 | 50–70 | Дамбы, плотины, крупные инфраструктурные объекты | BOMAG BW 213 DH-4, Caterpillar CS12, Hamm AG 220 |

Вторая классификация — по типу привода и управлению. Современные катки делятся на с механическим, гидравлическим и электронным управлением. Гидравлические системы обеспечивают точную регулировку скорости и вибрации. Электронные системы (например, в Dynapac CA250) автоматически подбирают параметры в зависимости от плотности материала, измеряемой встроенным датчиком.

### Эксплуатация и техническое обслуживание

Эффективность катка зависит не только от его типа, но и от правильной эксплуатации. Основные правила: скорость прохода не должна превышать 5 км/ч при вибрации, иначе плотность падает. Количество проходов — 6–10 для щебня, 4–6 для асфальта. Перекрытие проходов — 15–20% ширины вальца.

Техническое обслуживание включает ежедневную проверку: уровень масла в гидросистеме, состояние вибрационного вала, натяжение ремней, давление в шинах пневмокатка. Каждые 250 моточасов — замена фильтров, масла в гидравлике, проверка подшипников. Капитальный ремонт вибрационного вала требуется после 6000 моточасов. Двигатели Cummins и Deutz имеют ресурс до 12000 моточасов при соблюдении регламента.

«Каток — это не трактор. Его вибрационная система требует точной балансировки. Несбалансированный вал — это не только снижение плотности, но и разрушение рамы через 300–500 часов работы» — инженер-технолог ООО «ДорСервис», 15 лет в дорожном строительстве.

### Стоимость и экономическая эффективность

Стоимость нового дорожного катка зависит от типа, веса и уровня автоматизации. Лёгкие статические катки (KAMAZ-5510) стоят от 2,5 млн рублей. Средние вибрационные (Bomag BW 140 AD-4) — 8–10 млн. Тяжёлые вибрационные (Dynapac CA250) — 16–18 млн. Пневмокатки (Caterpillar CS60) — 9–11 млн. Комбинированные (Hamm AG 120) — 12–14 млн.

Экономическая эффективность оценивается по затратам на 1 м² уплотнённого слоя. При среднем объёме работ 10 тыс. м² в месяц и стоимости 1 млн рублей в месяц на аренду катка, себестоимость уплотнения составляет 100 рублей/м². Использование неправильного типа катка увеличивает эту цифру на 30–50% из-за повторных проходов и последующего ремонта.

Важно: Аренда катка на 1 день обходится в 15–25 тыс. рублей. При объёме менее 500 м² в смену выгоднее арендовать, чем покупать. При более 5000 м² в месяц — инвестиция в собственный каток окупается за 6–8 месяцев.

Часто задаваемые вопросы

Какие основные типы дорожных катков существуют?

Основные типы дорожных катков — статические, вибрационные, пневмокатки и комбинированные. Статические работают за счёт собственного веса, вибрационные используют вибрационный механизм для уплотнения, пневмокатки оснащены резиновыми колёсами, а комбинированные объединяют несколько методов уплотнения в одном агрегате.

Чем отличается статический каток от вибрационного?

Статический каток уплотняет грунт исключительно за счёт собственного веса — его эффективность ограничена плотностью материала и глубиной слоя. Вибрационный каток добавляет к весу механические колебания частотой 25–50 Гц, что позволяет достигать плотности до 98% по методу Проктора, особенно на песчаных и гравийных основаниях.

Для каких типов покрытий используют пневмокатки?

Пневмокатки применяются для уплотнения асфальтобетонных слоёв, особенно на последних этапах укладки. Их гибкие резиновые колёса обеспечивают равномерное давление и предотвращают трещинообразование. Модели типа Caterpillar CS60 или Bomag BW 213 DH-4 используются для уплотнения верхних слоёв толщиной до 8 см.

Как выбрать каток для уплотнения грунта под дорогу?

Для глинистых грунтов выбирают вибрационные катки с весом 8–12 тонн и частотой 30–40 Гц. Для песчаных и щебёночных оснований оптимальны катки с частотой 40–50 Гц и амплитудой 1,2–2,0 мм. Для тонких слоёв асфальта (до 5 см) применяют пневмокатки или лёгкие вибрационные агрегаты весом до 5 тонн.

Какие параметры влияют на эффективность уплотнения?

Эффективность уплотнения определяется весом катка, частотой вибрации, амплитудой колебаний, скоростью прохода и количеством проходов. Например, при уплотнении щебня оптимальная скорость — 3–5 км/ч, амплитуда 1,5–2,0 мм, частота 45 Гц. Превышение скорости снижает плотность на 10–15%.

Какие модели вибрационных катков считаются наиболее надёжными?

Наиболее надёжными считаются модели Bomag BW 140 AD-4 (14 т, 45 Гц, амплитуда 1,8 мм), Dynapac CA250 (25 т, 35 Гц, амплитуда 2,2 мм) и Volvo DD110 (11 т, 40 Гц, амплитуда 1,6 мм). Эти агрегаты имеют сертификаты ISO 9001 и используются в крупных дорожных проектах в России и Европе.

Какой срок службы дорожного катка при интенсивной эксплуатации?

При соблюдении регламента технического обслуживания и использовании в условиях средней нагрузки срок службы дорожного катка составляет 8000–12000 моточасов. Основные узлы — вибрационная система, гидравлика и двигатель — требуют капитального ремонта после 6000–7000 моточасов. Катки с дизельными двигателями Cummins или Deutz служат дольше на 15–20%.

Какова средняя стоимость нового дорожного катка?

Стоимость нового дорожного катка варьируется от 2,5 млн рублей для лёгкого статического агрегата (например, KAMAZ-5510) до 18 млн рублей за тяжёлый вибрационный каток с двойной вибрацией (например, Dynapac CA250). Пневмокатки среднего класса (10–14 т) стоят от 8 до 12 млн рублей.
