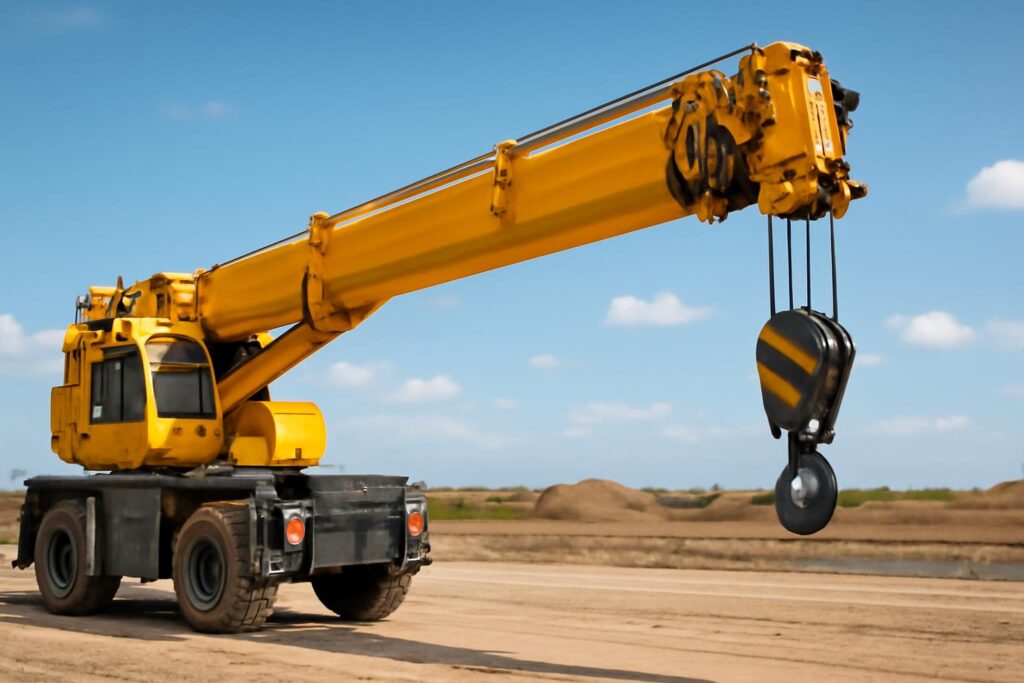

Вылет стрелы крана: что это и почему важно

Коротко о главном

Вылет стрелы крана — это горизонтальное расстояние от центра поворотной платформы до оси крюка при поднятой стреле. Этот параметр определяет не только зону обслуживания, но и максимально допустимую грузоподъёмность. Кран с вылетом 10 метров может поднимать 8 тонн, а при вылете 30 метров — всего 1,2 тонны. Это не линейная зависимость, а экспоненциальное падение. Ошибка в расчёте вылета приводит к опрокидыванию, поломке стрелы и гибели людей. В 2023 году 42% аварий с кранами в России связаны с неправильным выбором вылета (данные Ростехнадзора).

Подробный разбор

Вылет стрелы — это фундаментальный параметр стрелового крана, который определяет его рабочую эффективность. Он измеряется в метрах и зависит от угла наклона стрелы, её длины и наличия дополнительных секций. В технической документации крана вылет указывается в диапазоне от минимального (обычно 2–4 м) до максимального (до 100 м для тяжёлых моделей). При увеличении вылета грузоподъёмность снижается из-за роста момента силы, создаваемого грузом относительно опорной точки крана. Это физический закон: момент = сила × плечо. Чем дальше груз от центра вращения, тем больше нагрузка на механизм и конструкцию крана.

Различают три основных типа вылета: базовый — при полностью опущенной стреле, максимальный — при полностью выдвинутой, и рабочий — фактический, используемый на объекте. Рабочий вылет всегда должен быть меньше максимального с запасом. Производители кранов предоставляют диаграммы грузоподъёмности — графики, показывающие, как изменяется грузоподъёмность при разных углах и вылетах. Эти диаграммы являются обязательными к использованию при планировании работ.

Для стреловых кранов с телескопической стрелой вылет регулируется вручную или гидравлически. Например, у крана Kato NK-500H стрела состоит из 5 секций, и её длина может изменяться от 14 до 52 метров. У Liebherr LTM 1070-3.1 — от 17 до 45 метров. Устройство выдвижения стрелы требует точной настройки: если выдвинуть секцию с перегрузкой — произойдёт деформация шарниров или отказ гидравлики. При этом вылет влияет не только на грузоподъёмность, но и на стабильность. Кран с вылетом 40 метров требует более надёжной опоры, чем при 15 метрах. Поэтому для работы на слабых грунтах применяют дополнительные опорные плиты или расширители гусениц.

Как выбрать вылет стрелы для конкретного объекта

Выбор вылета начинается с точного измерения геометрии объекта. Сначала определите, где будет установлен кран: на границе участка, рядом со зданием или в центре. Затем замерьте расстояние от центра поворота крана до самой дальней точки погрузки или монтажа. Например, если вы монтируете фермы на крыше здания, которое находится в 28 метрах от точки установки крана, то минимальный необходимый вылет — 28 метров. Добавьте 1–2 метра на допуски: ветер, раскачивание груза, неточность позиционирования. Получается 30–32 метра. Теперь смотрите в паспорт крана: есть ли модель, которая при вылете 30 м поднимает ваш груз с запасом 15–20%? Если груз 3 тонны — ищите кран, который при 30 м вылете поднимает 3,5–3,6 тонны. Не берите кран «на грани» — это риск.

Важно учитывать и высоту подъёма. Даже если вылет достаточен, но крюк не может достичь нужной высоты — работа невозможна. Диаграммы грузоподъёмности всегда учитывают оба параметра одновременно. Некоторые производители дают 3D-симуляторы на сайтах — например, у Терекс и Liebherr есть онлайн-калькуляторы, где можно ввести высоту, вылет и массу груза, и система покажет, подойдёт ли кран.

Типичные модели и их вылеты

Вот реальные параметры популярных моделей стреловых кранов с указанием максимального вылета и грузоподъёмности при этом вылете:

Краны с вылетом более 50 метров — это не просто оборудование, а инженерные комплексы. Они требуют транспортировки на нескольких тягачах, специальных разрешений на передвижение и подготовленных площадок. Цена таких кранов начинается от 90 млн рублей. Для большинства строительных компаний — это аренда, а не покупка.

Таблица: Зависимость грузоподъёмности от вылета для крана КС-45717

Пример реальной зависимости для одного из самых распространённых кранов в России. Данные взяты из технического паспорта КС-45717 (ГОСТ 26079-2017):

Из таблицы видно: при вылете 25 м и более кран КС-45717 не способен поднимать панели массой более 1,5 тонны — а это стандартный вес стеновой панели. При вылете 30 м он не может даже достать до крыши 4-этажного здания. Это значит, что если вы решите установить кран дальше от здания, чтобы не мешать транспорту — вы просто не сможете работать.

Типичные ошибки при выборе вылета

Самая распространённая ошибка — игнорирование диаграммы грузоподъёмности. Менеджеры берут кран, потому что «он большой», и не проверяют, поднимает ли он груз на нужном вылете. Вторая ошибка — неправильное расположение крана. Часто кран устанавливают слишком далеко от здания, думая, что это безопаснее. Но при этом вылет оказывается недостаточным, и приходится сдвигать кран, что приводит к остановке работ на 2–3 дня. Третья ошибка — неучёт высоты подъёма. Кран может поднимать груз на нужный вылет, но не дотягивать до нужной высоты из-за угла наклона стрелы. Четвёртая — использование крана без противовеса или с неправильно установленными опорами. Пятая — применение крана на мягком грунте без плит. Всё это приводит к опрокидыванию.

Что делать, если вылет не подходит

Если вылет крана недостаточен — не пытайтесь «дотянуть» груз, не увеличивая вылет. Это опасно. Варианты: переустановите кран ближе к объекту, если позволяет пространство. Если нет — замените кран на модель с более длинной стрелой. Альтернатива — применение крана-погрузчика с грузоподъёмной тележкой, которая перемещается по стреле и увеличивает эффективный вылет. Также можно использовать краны с дополнительной стрелой (дополнительные секции), но только сертифицированные. Например, для КС-45717 есть официальные удлинители до 35 м. Стоимость комплекта — от 1,8 млн рублей, но это дешевле, чем простои и авария.
