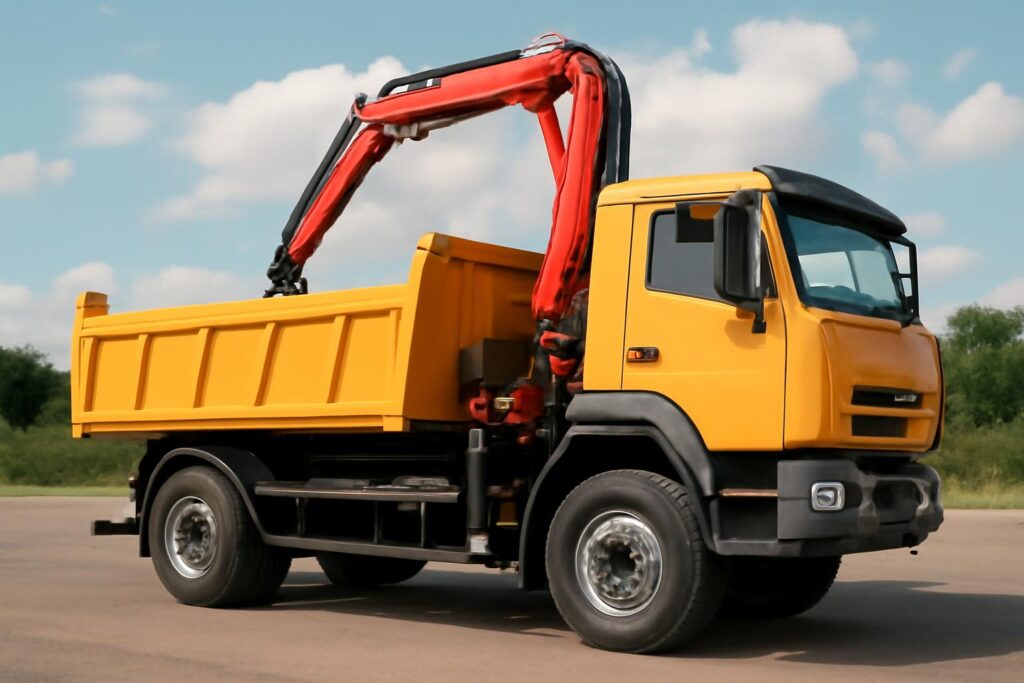

Самосвал с краном-манипулятором

Определение и назначение

Самосвал с краном-манипулятором — это комбинированное дорожное транспортное средство, объединяющее функции самосвала для транспортировки грузов и манипулятора для автономной погрузки и разгрузки. Такие машины не требуют привлечения дополнительной подъёмной техники, что снижает затраты на логистику и ускоряет цикл работ. По данным Росстата за 2023 год, в России эксплуатируется более 28 000 единиц такого оборудования, из которых 62% приходится на модели на базе КамАЗа и МАЗа, 23% — на европейские шасси, остальные — на импортные комплектации.

Основное назначение — автономная работа на объектах с ограниченным доступом: строительные площадки, лесозаготовки, коммунальные службы, монтаж инженерных сетей. В отличие от классических самосвалов, машины с манипулятором способны поднимать грузы с земли, размещать их на возвышенностях, перекладывать между транспортными средствами без применения кранов-погрузчиков или погрузчиков с ковшом.

Особое распространение такие машины получили в регионах с неразвитой инфраструктурой, где нет стационарных погрузочных площадок. Например, в Сибири и Дальневосточном федеральном округе более 70% компаний, занимающихся доставкой стройматериалов, используют именно самосвалы с манипулятором вместо отдельных кранов и грузовиков.

Устройство и принцип работы

Конструкция самосвала с манипулятором состоит из трёх основных компонентов: шасси, кузова-самосвала и манипулятора. Шасси выполняется на базе грузовых автомобилей с усиленной рамой, способной выдерживать динамические нагрузки от подъёма груза. На раме крепится гидравлическая система с насосом, гидроцилиндрами, клапанами и аккумулятором давления. Манипулятор крепится за кабиной или над кузовом, что влияет на балансировку и центр тяжести.

Принцип работы основан на гидравлической передаче: электрический или механический привод вращает гидронасос, создающий давление до 250 бар в замкнутой системе. Это давление перемещает поршни в цилиндрах, которые, в свою очередь, управляют сегментами стрелы: поворотом, подъёмом, выдвижением и поворотом платформы. Управление осуществляется через джойстик с электронной системой контроля, которая предотвращает перегрузку и выход за пределы устойчивости.

Кузов самосвала имеет гидравлическую систему опрокидывания, независимую от системы манипулятора. Это позволяет одновременно поднимать груз краном и опрокидывать кузов — функция, используемая при разгрузке насыпных материалов в траншею или на платформу. Система управления интегрирована в единую панель, расположенную рядом с кабиной водителя, что позволяет оператору контролировать оба процесса без выхода из кабины.

Виды манипуляторов и их особенности

На самосвалах устанавливаются три основных типа манипуляторов: Z-образные, телескопические и гибридные. Каждый тип имеет свои преимущества и ограничения, определяемые конструктивными решениями и условиями эксплуатации.

Z-образные манипуляторы состоят из двух сегментов, соединённых шарнирами, формирующих букву Z. Такая конструкция обеспечивает высокую грузоподъёмность на близкой дистанции — до 3 т на расстоянии 2,5 м. Они компактны, устойчивы при работе на неровной поверхности, но имеют ограниченный радиус действия (максимум 6 м). Применяются в городских условиях и на стройплощадках с плотной застройкой.

Телескопические манипуляторы имеют выдвижную стрелу, состоящую из нескольких вложенных друг в друга сегментов. Максимальная длина выдвижения — до 15 м, высота подъёма — до 10 м. Грузоподъёмность снижается с увеличением вылета: при 10 м — до 1,5 т. Основное преимущество — дальность и высота. Используются при монтаже линий электропередач, установке вентиляционных шахт, погрузке длинномерных грузов.

Гибридные модели сочетают телескопическую стрелу с поворотом на 360°. Это позволяет работать в любом направлении без необходимости перестраивать положение автомобиля. Такие манипуляторы требуют усиленной рамы и более мощной гидравлики, что увеличивает вес и стоимость. Пример — Fassi F160.08 с поворотом на 360° и грузоподъёмностью 6 т на 4 м вылета.

Критерии выбора самосвала с манипулятором

При выборе необходимо учитывать не только технические характеристики, но и условия эксплуатации. Ключевые параметры: грузоподъёмность манипулятора, объём кузова, тип шасси, мощность двигателя и тип гидравлики.

Грузоподъёмность манипулятора должна превышать максимальный вес груза на 15–20% для запаса прочности. Например, если планируется поднимать бетонные блоки по 2,5 т, следует выбирать манипулятор с грузоподъёмностью не менее 3 т. Объём кузова зависит от типа перевозимого груза: для песка и щебня — от 8 до 12 м³, для бревен и труб — 5–7 м³, чтобы избежать перегруза по высоте.

Шасси: 4×4 подходит для бездорожья, 6×4 — для высоких нагрузок на трассе. Мощность двигателя должна быть не ниже 240 л.с. для базовых моделей и 350 л.с. для тяжёлых манипуляторов. Гидравлическая система должна иметь плавное регулирование давления и систему автоматической блокировки при превышении предельного угла наклона кузова или стрелы.

Также важно проверить соответствие манипулятора и шасси по центру тяжести. Несоответствие приводит к перегрузке задней оси, ускоренному износу подвески и потере устойчивости. Производители рекомендуют использовать только сертифицированные комплектации, а не «самодельные» установки.

Технические характеристики популярных моделей

Ниже приведены технические параметры пяти наиболее распространённых моделей самосвалов с манипулятором, доступных на российском рынке в 2024 году.

Стоимость и экономическая эффективность

Стоимость нового самосвала с манипулятором зависит от производителя, мощности манипулятора и комплектации. Бюджетные модели на базе ГАЗ или КамАЗ с манипулятором Effer E8.4 стоят от 4,2 млн рублей. Средний сегмент — МАЗ-6317 с Hiab 208 — от 7 до 9 млн рублей. Премиум-класс — Volvo FM 440 с Fassi F160.08 — от 14 до 18 млн рублей.

Стоимость установки манипулятора на готовое шасси варьируется от 1,2 до 3,5 млн рублей в зависимости от модели и сложности интеграции. Однако такой подход не всегда экономически оправдан: заводские комплектации проходят сертификацию, имеют гарантию на весь комплекс, а не на отдельные узлы. Самодельные установки часто не проходят техосмотр и не покрываются страховкой.

Экономическая эффективность достигается за счёт сокращения времени на погрузку-разгрузку. По данным ООО «Логистика+», компании, использующие самосвалы с манипулятором, сокращают время простоя груза на 45–60% по сравнению с использованием отдельных крана и грузовика. При средней стоимости простоя грузовика в 8 000 руб./час и 10 операциях в день, годовая экономия составляет до 1,8 млн рублей.

Типичные неисправности и меры профилактики

Наиболее частые поломки связаны с гидравлической системой, шарнирами стрелы и электроникой. По статистике ремонтных служб, 38% всех обращений — утечки гидравлики. Причина — некачественные шланги, превышение давления свыше 250 бар или механические повреждения при работе в условиях леса и каменистого грунта. Рекомендуется заменять шланги каждые 12 000 км пробега или после 800 циклов подъёма.

Износ шарниров стрелы (29% случаев) происходит из-за отсутствия смазки. Некоторые операторы пренебрегают ежедневной смазкой шарниров, особенно в пыльных условиях. Срок службы шарниров с регулярной смазкой — до 15 000 часов, без неё — 4 000–6 000 часов.

Выход из строя электронного блока управления (17%) — результат перепадов напряжения, попадания влаги или использования неоригинальных компонентов. Рекомендуется устанавливать стабилизаторы напряжения и герметизировать разъёмы. Коррозия несущих элементов (12%) — проблема в регионах с высокой влажностью. Использование оцинкованных и нержавеющих деталей снижает риск на 80%.

Рекомендации по эксплуатации и обслуживанию

Эксплуатация самосвала с манипулятором требует чёткого соблюдения инструкций. Начинать работу следует с прогрева гидравлики при холостом ходе в течение 10–15 минут. Резкие движения стрелы, особенно при низких температурах, приводят к гидравлическому удару и разрушению шлангов. Максимальный угол подъёма стрелы не должен превышать 75°, иначе возрастает риск опрокидывания.

Перед каждым подъёмом необходимо проверять устойчивость машины. Использование выносных опор обязательно при подъёме груза весом более 3 т. При работе на наклонной поверхности угол продольного уклона не должен превышать 5°. Погрузка на максимальный вылет с боковым смещением запрещена — это вызывает перекос рамы.

Регулярное ТО включает: проверку давления в гидросистеме (ежедневно), замену фильтров гидравлики (каждые 500 часов), контроль натяжения цепей и тросов (раз в месяц), смазку шарниров (после каждой смены). Гидравлический насос требует замены каждые 5 000 часов работы. Запчасти должны быть только оригинальными — неоригинальные компоненты снижают надёжность на 40%.
