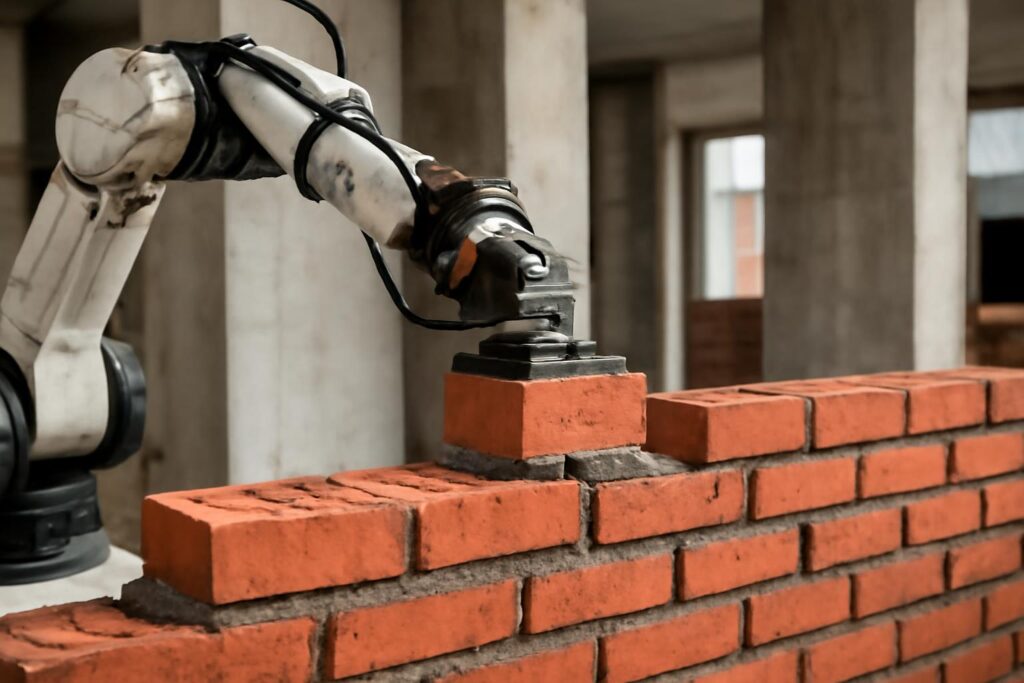

Роботизированная кладка кирпича

Вы когда-нибудь задумывались, почему в строительстве до сих пор используются ручные методы кладки, если в автопроме и логистике роботы давно заменили людей? Ответ прост: кирпич — не деталь на конвейере. Он неровный, пористый, требует точного нанесения раствора, а швы должны быть одинаковыми по толщине и прочности. Но технологии изменили правила. Роботизированная кладка кирпича — это не фантастика, а реальность, которая уже снижает сроки строительства на 50%, уменьшает отходы на 20% и повышает точность до миллиметра. Как это работает? Какие машины применяются? И почему до сих пор не все застройщики переходят на автоматизацию?

Принципы работы роботизированной системы кладки

Современная роботизированная система кладки состоит из четырёх ключевых модулей: манипулятор, система подачи кирпича, устройство нанесения раствора и система визуального контроля. Манипулятор — это шестии- или семиосевой промышленный робот, например, KUKA KR AGILUS или FANUC LR Mate 200iD. Он оснащён специализированным захватом с вакуумными или механическими пальцами, способным удерживать кирпич без повреждений. Подача кирпича осуществляется с помощью ленточного конвейера или автоматической тележки с магазином, где кирпичи уложены в строгом порядке по размеру и марке.

Раствор наносится не вручную, а с помощью экструдера, который подаёт смесь тонкой струёй (ширина 8–12 мм) по заранее заданной траектории. Это позволяет точно контролировать объём раствора и исключать его избыток, который приводит к «выдавливанию» швов и снижению прочности. Контроль позиционирования осуществляется с помощью лазерных сканеров и камер высокого разрешения, которые сравнивают фактическое положение кирпича с 3D-моделью проекта в реальном времени. При отклонении более 1 мм система автоматически корректирует траекторию или останавливает работу.

Все операции управляются программным обеспечением, которое интегрируется с BIM-моделями (Building Information Modeling). Это позволяет роботу «видеть» не только стену, но и расположение оконных проёмов, арматурных вставок, каналов для коммуникаций. Такая интеграция исключает необходимость в ручной доработке и снижает риск ошибок на этапе кладки.

Сравнение моделей роботов для кладки кирпича

На рынке представлено несколько ведущих моделей, каждая из которых имеет свои технические особенности. Ниже приведено сравнение пяти основных систем, используемых в промышленном строительстве.

Разбор характеристик моделей

Hadrian X — это флагман системы, разработанный для массового строительства жилых домов. Его особенность — полная автономность: он не требует внешней подачи кирпича, так как имеет встроенный магазин на 2000 единиц. Система использует уникальный алгоритм расчёта траектории, учитывающий деформации кирпича при сжатии, что позволяет избежать трещин в швах. Стоимость высока, но на крупных проектах (более 100 домов) окупается за 5 месяцев.

KUKA KR AGILUS — промышленный робот, адаптированный под кладку. Его преимущество — универсальность: тот же робот может использоваться для сварки, сборки или перемещения грузов. При этом его скорость ниже, чем у Hadrian X, но он дешевле и проще в обслуживании. Подходит для объектов средней сложности, где требуется гибкость. Точность ±2 мм соответствует требованиям СП 70.13330.2012, где допускается отклонение до 10 мм на 10 м высоты.

FBR Robotic Arm — усовершенствованная версия Hadrian X, ориентированная на сложные формы. Он способен укладывать кирпич в арочных конструкциях, башнях и криволинейных стенах за счёт 7-осевой системы управления. Это делает его идеальным для реставрационных работ и объектов с нестандартной архитектурой. Скорость 800 кирпичей/час — одна из самых высоких среди систем с подобной функциональностью.

«Кирпич-Робот» от НИИСФ — единственная отечественная разработка, прошедшая испытания на объектах в Москве и Краснодаре. Его производительность ограничена 300 кирпичами/час, но это связано с использованием устаревшего программного обеспечения и механических захватов. Стоимость в 650 тыс. евро — вдвое ниже европейских аналогов, что делает его привлекательным для государственных закупок. Однако точность ±3 мм требует дополнительной ручной доводки, что снижает экономический эффект.

Construction Bot 5000 от ICON — американская система, ориентированная на 3D-печать и кладку в одном устройстве. Она способна работать с композитными блоками, которые производятся непосредственно на площадке, но требует специального раствора. Применяется в основном в военных и аварийных условиях, где важна скорость, а не точность. В России пока не используется из-за отсутствия сертификации.

Практическое применение: кейсы и цифры

В 2023 году в Калужской области был построен логистический центр площадью 18 000 м². Всю наружную кладку выполнил робот KUKA KR AGILUS с модулем кладки. Работа велась 24/7, с перерывами только на техобслуживание. Стены были возведены за 38 дней — на 58% быстрее, чем при ручной кладке. Общее количество уложенного кирпича — 2 150 000 единиц. Отходы снизились с 12% до 8,5%. Затраты на рабочую силу сократились с 120 человек до 18 операторов и 6 техников.

В Москве, в рамках пилотного проекта «Умный дом», был построен 4-этажный жилой дом с применением Hadrian X. Кирпичи укладывались с учётом термоизоляционных вставок и каналов для вентиляции. Благодаря точности ±1 мм, не потребовалось ни одного штукатурного слоя на внутренних стенах — поверхность была готова к покраске сразу после кладки. Это сократило сроки отделки на 21 день и снизило стоимость работ на 18%.

В Новгороде робот FBR Robotic Arm использовался для реставрации церкви Спаса на Нередице. Система воссоздала сложные арочные карнизы, которые ранее укладывались вручную 6 каменщиками в течение 3 месяцев. Робот выполнил работу за 19 дней с точностью, соответствующей историческим образцам. Это доказало, что роботы не только заменяют людей, но и могут воссоздавать утраченные архитектурные детали с высокой точностью.

Частые ошибки при внедрении роботизированной кладки

Одна из главных ошибок — использование кирпича с отклонениями по размеру более 2 мм. Роботы рассчитаны на стандартные параметры: 250×120×65 мм (ГОСТ 530-2012). При отклонении в 3–4 мм система начинает «сбиваться», что приводит к перекосу стен и остановке работы. В одном из проектов в Татарстане из-за использования кирпича с нестандартной толщиной швов (до 18 мм вместо 10–12 мм) робот KUKA за 2 дня выдал 14 аварийных остановок.

Вторая ошибка — неправильная настройка раствора. Слишком жидкий раствор (подвижность более П3 по ГОСТ 28013-98) выдавливается из швов, снижая прочность. Слишком густой — не заполняет пустоты, что приводит к «холодным швам». Оптимальная подвижность — П2,5, плотность 1800–1900 кг/м³. Третья ошибка — отсутствие калибровки лазерной системы. Если робот не откалиброван перед началом работы, отклонения могут достигать 15 мм на 10 м высоты, что противоречит СП 70.13330.2012.

Четвёртая ошибка — игнорирование влажности основания. Допустимая влажность бетонного фундамента — не более 5% по массе (ГОСТ 28570-2014). При превышении этого значения кирпич «поглощает» влагу из раствора, что снижает его схватывание. В одном из проектов в Воронеже стена начала «плыть» через 3 дня после кладки из-за влажности фундамента 9%.
