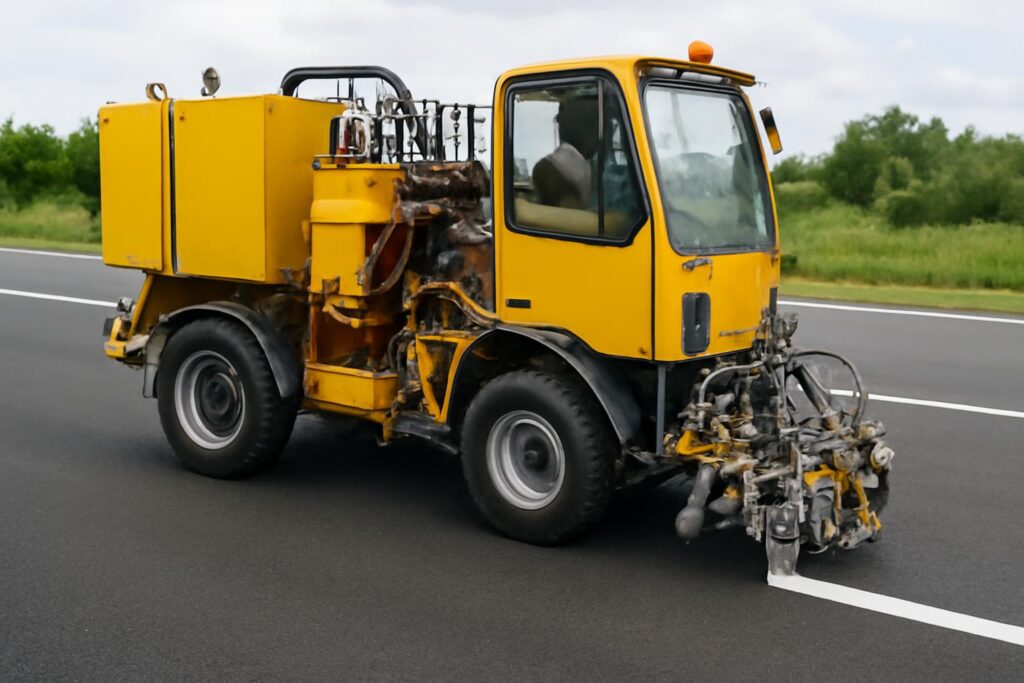

Машина для нанесения разметки
Разбор · Таблица · FAQ
Коротко о главном
Машина для нанесения разметки — это специализированное дорожно-строительное оборудование, предназначенное для точного, быстрого и соответствующего нормативам нанесения дорожной разметки на асфальтобетонные и бетонные покрытия. Без неё невозможно обеспечить безопасность на трассах, городских улицах и автодорогах: линии разметки являются ключевыми элементами организации движения, предупреждения опасных участков и регулирования скорости. В условиях роста автомобильного потока и увеличения требований к качеству инфраструктуры, ручное нанесение устарело — автоматизация стала обязательной. Производительность современных агрегатов превышает 1000 метров линии в час, а точность достигает ±2 мм. Неправильный выбор или эксплуатация машины приводит к отслаиванию разметки, перерасходу материалов и аварийным ситуациям.
Ключевой момент: Современная машина для нанесения разметки — это не просто «краскопульт на колёсах». Это сложный комплекс с системами нагрева, дозирования, навигации, контроля влажности и автоматической очистки, способный работать в условиях температур от -15 °C до +40 °C с точностью, требуемой ГОСТ Р 51256-2016.
Подробный разбор
Типы машин для нанесения разметки
Существует четыре основных типа машин, отличающихся по мобильности, мощности и сфере применения. Стационарные машины используются на заводах по производству предварительно нанесённой разметки (например, для наклеивания термопластичных пленок на плиты). Они обеспечивают высокую точность, но не мобильны. Прицепные агрегаты — это навесные устройства, подключаемые к тягачу или грузовому автомобилю. Они просты в обслуживании, но требуют внешнего источника энергии и управления. Самодвижущиеся машины — наиболее распространённый тип на современных дорогах. Они оснащены собственным двигателем, топливным баком, системой гидравлики и датчиками. Пример — Graco Roadware 4500 или Gomaco 2000. Ручные машины — это лёгкие устройства, управляемые оператором вручную, предназначенные для парковок, пешеходных зон, автобусных остановок и мелких работ.
Конструктивные компоненты
Каждая машина включает в себя пять ключевых систем: бак для краски, система подачи, наносящий узел, система управления и систему контроля. Баки могут быть ёмкостью от 50 до 400 литров. Для термопластика — с двойными стенками и электронагревом, для водных красок — с мешалкой. Система подачи — это насосы с регулируемым давлением: поршневые (до 200 бар) для термопластика, шестерёнчатые (до 80 бар) для водных составов. Наносящий узел — это сопла, ножи или ролики. Сопла используются для линий шириной 50–150 мм, ножи — для широких линий до 600 мм. Система управления включает панель оператора, GPS, датчики скорости и температуры. Система контроля отслеживает уровень краски, давление, температуру, влажность основания и автоматически останавливает подачу при отклонениях.
Технологии нанесения и материалы
Разметка наносится тремя основными типами материалов. Водные дисперсии — это акриловые краски, разбавленные водой. Они экологичны, высыхают за 10–20 минут при температуре выше +10 °C, но имеют срок службы 1,5–2 года. Термопластичные смеси — это смеси на основе полимеров, пластификаторов и стеклянных микросфер. Наносятся в расплавленном состоянии при температуре 180–220 °C. После остывания образуют слой толщиной 1,5–3 мм. Срок службы — до 5 лет. Двухкомпонентные эпоксидные составы — применяются в зонах с высокой нагрузкой: автобусные остановки, пешеходные переходы. Требуют смешивания двух компонентов перед подачей. Твердеют за 15–30 минут, образуют прочное покрытие толщиной 0,8–1,5 мм. Их износостойкость в 3 раза выше, чем у термопластика, но стоимость на 40% выше.
Важно: Термопластик — это стандарт для магистралей и трасс в России. Он обеспечивает наилучшее соотношение цены, срока службы и отражательной способности. При использовании краски с несоответствующим составом (например, водной на трассе с интенсивным движением) срок службы сокращается до 6 месяцев.
Сравнительная таблица популярных моделей
Ниже приведены технические параметры четырёх наиболее распространённых моделей в России и СНГ.
| Модель | Тип | Ёмкость бака, л | Макс. скорость, км/ч | Ширина линии, мм | Тип краски | Мощность, кВт |
|---|---|---|---|---|---|---|
| Graco Roadware 4500 | Самодвижущаяся | 220 | 15 | 50–300 | Термопластик, водные | 18,5 |
| Gomaco 2000 | Самодвижущаяся | 300 | 14 | 50–600 | Термопластик | 20,3 |
| EDCO Marking Machine 3500 | Самодвижущаяся | 180 | 12 | 50–300 | Водные, эпоксидные | 15,2 |
| Wirtgen 1800 | Прицепная | 250 | 10 | 50–500 | Термопластик | 12,0 (от тягача) |
| LinePro 200 | Ручная | 15 | 2 | 50–150 | Водные, эпоксидные | 0,8 (электрический) |
Практическое применение и требования к условиям
Оптимальные условия для нанесения разметки — температура от +5 °C до +35 °C, влажность основания не выше 5%, отсутствие осадков. Нанесение термопластика требует прогрева основания до +30 °C при температуре воздуха ниже +10 °C. Датчики температуры в Gomaco 2000 автоматически корректируют мощность нагрева. Скорость движения машины влияет на толщину линии: при 8 км/ч толщина термопластика составляет 2,2 мм, при 14 км/ч — 1,5 мм. Для линий с повышенной отражательной способностью (например, на перекрёстках) используется стеклянная крошка, наносимая одновременно с краской. Обычно её подают в количестве 200–400 г/м². Системы с автоматическим дозированием, как в Graco Roadware 4500, позволяют контролировать этот параметр с погрешностью ±5%.
«Машина не заменяет квалификацию оператора. Даже самый дорогой агрегат не даст результата, если не откалиброван, не очищен после работы или используется с некондиционной краской. Качество разметки — это 40% оборудование, 60% — человеческий фактор.» — инженер-технолог дорожного строительства, опыт 17 лет.
Типичные ошибки при эксплуатации
Наиболее частые ошибки связаны с нарушением технологического цикла. Первая — неправильная температура нагрева термопластика. Если температура ниже 170 °C, материал не расплавляется полностью, что приводит к неоднородному нанесению и отслаиванию. При температуре выше 230 °C происходит термическое разложение полимеров — краска чернеет, теряет адгезию и выделяет токсичные пары. Вторая — загрязнение сопел. Остатки краски засыхают в течение 15–20 минут после остановки. Если не промыть систему в течение часа, сопла забиваются — требуются дорогостоящие замены (до 3000 рублей за комплект). Третья — отсутствие калибровки датчиков. Погрешность в 5% по скорости приводит к изменению толщины линии на 15–20%, что нарушает ГОСТ. Четвёртая — использование несертифицированной краски. Многие компании закупают дешёвые аналоги без маркировки по ГОСТ. Такая краска может не содержать стеклянных микросфер, что снижает отражательность на 70%. Пятая — работа на влажной поверхности. Вода под разметкой вызывает пузырьки и отслаивание. В 80% случаев отказа разметки в первые 6 месяцев причиной является именно влажность основания.
Важно: Не существует универсальной машины для всех типов дорог. Выбор должен основываться не на цене, а на типе покрытия, интенсивности движения, климатических условиях и стандартах эксплуатации. Ошибочный выбор приводит к 20–40% перерасходу материалов и снижению срока службы разметки в 2–3 раза.
Сравнительная таблица требований к материалам и условиям
Ниже приведены сравнительные параметры применения разных типов краски.
| Параметр | Водные дисперсии | Термопластик | Эпоксидные составы | Предварительно нанесённая плёнка |
|---|---|---|---|---|
| Толщина слоя, мм | 0,3–0,8 | 1,5–3,0 | 0,8–1,5 | 0,5–1,2 |
| Срок службы, лет | 1,5–2 | 3–5 | 5–7 | 3–4 |
| Время высыхания | 10–20 мин | 2–5 мин (охлаждение) | 15–30 мин | Мгновенно |
| Температурный диапазон нанесения, °C | +5…+35 | +10…+35 | +10…+30 | +5…+40 |
| Макс. влажность основания, % | 70 | 3 | 5 | 10 |
| Цена за м², руб. | 25–40 | 60–90 | 120–180 | 80–130 |
Часто задаваемые вопросы
Часто задаваемые вопросы
Какие основные типы машин для нанесения разметки существуют?
Основные типы — стационарные, прицепные, самодвижущиеся и ручные. Стационарные используются на заводах, прицепные — на тягачах, самодвижущиеся — на базе грузовых шасси, ручные — для мелких участков. Самодвижущиеся машины, такие как Graco Roadware 4500, обеспечивают скорость до 15 км/ч и точность нанесения ±2 мм.
Какой тип краски используется в машинах для дорожной разметки?
Применяются водные дисперсии (на основе акрила), термопластичные смеси и двухкомпонентные эпоксидные составы. Водные краски высыхают за 10–20 минут, термопластик — за 2–5 минут после охлаждения. Термопластик имеет толщину 1,5–3 мм и срок службы до 5 лет. Эпоксиды используются в зонах с высокой нагрузкой, например, на автобусных остановках.
Какова производительность современной машины для разметки?
Производительность зависит от типа и ширины линии. Машины типа Graco Roadware 4500 наносят до 1200 м линии шириной 150 мм за час при скорости 10 км/ч. При ширине 300 мм производительность падает до 600 м/ч. Автоматические системы с GPS-навигацией повышают точность на 40% по сравнению с ручным управлением.
Какие ошибки чаще всего допускают при эксплуатации машин для разметки?
Частые ошибки — неправильная температура нагрева термопластика (ниже 180 °C или выше 220 °C), использование некондиционной краски, несвоевременная очистка сопел, отсутствие калибровки датчиков. При температуре ниже 170 °C материал не расплавляется, при выше 230 °C — разлагается, что приводит к засорам и потере адгезии.
Как выбрать машину для разметки для городских и загородных дорог?
Для городских дорог подойдут компактные самодвижущиеся машины с шириной нанесения до 300 мм, например, EDCO Marking Machine 3500. Для загородных трасс — более мощные агрегаты с ёмкостью бака 200+ л и возможностью работы на скорости до 15 км/ч, такие как Gomaco 2000. Важна мобильность, устойчивость к пыли и вибрации.
Как влияет влажность на качество нанесения разметки?
Влажность поверхности выше 5% приводит к отслаиванию краски. Водные краски не наносятся при температуре ниже +5 °C и влажности более 70%. Термопластик требует сухой основы — влажность не более 3%. Датчики влажности в современных машинах, например, в Gomaco 2000, автоматически блокируют подачу при превышении порога.
Как часто нужно обслуживать машину для нанесения разметки?
Ежедневно — очистка сопел, проверка давления, осмотр шлангов. Раз в 50 часов работы — замена фильтров и масла. Каждые 250 часов — калибровка датчиков, проверка износа ножей и роликов. Производители, например, Graco, рекомендуют заменять сопла каждые 80–120 часов при работе с термопластиком.
Какие стандарты регламентируют дорожную разметку в России?
В России применяются требования ГОСТ Р 51256-2016 «Разметка дорожная» и СП 34.13330.2012 «Автомобильные дороги». Эти документы определяют цвет, ширину, толщину и сроки нанесения. Например, белая линия разделяющей полосы должна иметь ширину 100–150 мм, а толщина термопластика — не менее 1,8 мм.
