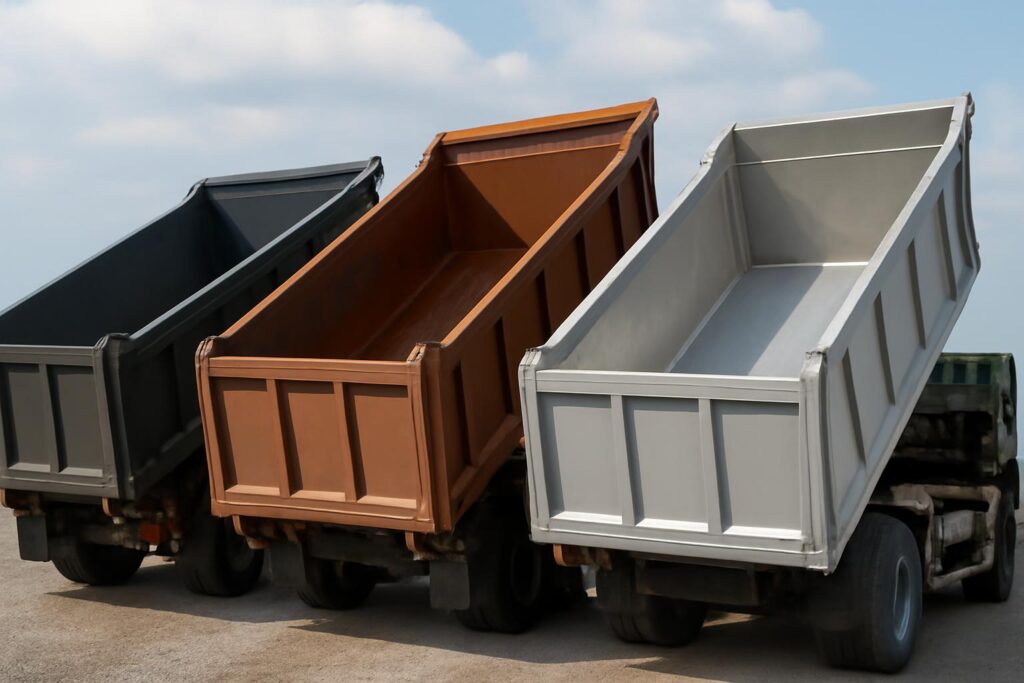

Кузов самосвала: виды и материалы
Разбор · Таблица · FAQ
Коротко о главном
Кузов самосвала — это несущая конструкция, предназначенная для перевозки и саморазгрузки сыпучих, кусковых и насыпных грузов. Его конструкция, толщина листов и материал напрямую определяют грузоподъёмность, срок службы и стоимость эксплуатации. Неправильный выбор кузова приводит к преждевременному износу, авариям и потерям до 30% прибыли за счёт простоев.
Ключевой момент: Выбор материала и типа кузова должен основываться не на цене, а на плотности груза, частоте разгрузки и условиях эксплуатации. Кузов из стали 6 мм для песка — оптимально; для руды — минимум 10 мм.
Устройство и конструктивные особенности
Кузов самосвала состоит из днища, бортов, задней стенки, механизма подъёма и системы крепления к шасси. Днище — основная несущая плоскость, воспринимающая нагрузку от груза и динамические удары при разгрузке. Борта выполняют функцию удержания груза и могут быть фиксированными или раздвижными. Задняя стенка оснащена гидравлическим цилиндром и замком для герметичности.
Конструкция кузова должна выдерживать циклические нагрузки: при подъёме угол наклона достигает 50–60 градусов, а масса груза при этом создаёт момент силы, превышающий статическую нагрузку в 1,5–2 раза. Сварные швы подвергаются наибольшему напряжению — именно здесь чаще всего возникают трещины.
Современные кузова имеют усиленные лонжероны, двойные балки и ребра жёсткости, особенно в зоне крепления гидроцилиндра. Толщина листов варьируется от 4 мм для лёгких грузов до 14 мм для карьерных самосвалов. Материал — преимущественно низкоуглеродистая сталь с добавлением хрома, марганца и кремния для повышения износостойкости.
Классификация кузовов: типы и назначение
Кузова классифицируются по конструкции, объёму и типу груза. Ниже приведена детальная классификация с техническими параметрами.
| Тип кузова | Объём, м³ | Толщина днища, мм | Толщина бортов, мм | Применение |
|---|---|---|---|---|
| Стандартный | 8–12 | 6 | 4–5 | Песок, щебень, гравий, сухие отходы |
| Удлинённый | 12–16 | 6–8 | 5–6 | Лёгкие сыпучие грузы, строительные материалы |
| С бортами-расширениями | 14–18 | 8 | 6 | Лёгкие и средние грузы, требующие увеличения объёма |
| Полуприцепной | 18–25 | 8–10 | 6–8 | Карьеры, крупные стройки, транспортировка руды |
| Тяжеловесный | 15–30 | 10–14 | 8–12 | Руда, шлак, бетонные обломки, тяжёлые отходы |
Подробный разбор типов кузовов
Стандартный кузов
Наиболее распространённый тип, устанавливаемый на шасси КАМАЗ-5350, ГАЗ-3308, УРАЛ-4320. Объём — 8–12 м³, толщина днища — 6 мм из стали 45Х. Оптимален для перевозки песка, щебня и сухого грунта. Масса груза — до 15 тонн. При работе с влажным грунтом или глиной возможна прилипание — требует ежедневной очистки. Срок службы — до 8 лет при 2–3 разгрузках в день.
Преимущества: низкая стоимость, простота обслуживания, совместимость с большинством шасси. Недостатки: низкая устойчивость к абразивным грузам, риск деформации при перегрузе. Не рекомендуется для транспортировки руды или бетонных обломков.
Удлинённый кузов
Разница с классическим — увеличенная длина днища на 1,2–1,8 м. Объём — 12–16 м³. Толщина днища — 6–8 мм, бортов — 5–6 мм. Применяется на КАМАЗ-65115, МАЗ-5551. Позволяет перевозить большие объёмы лёгких грузов: опилки, солома, пенопласт, легкий мусор. При перевозке щебня требует установки ограничителя объёма, иначе перегрузка приводит к перегреву тормозов и срыву шасси.
Конструкция усиливается дополнительными поперечинами. В некоторых моделях предусмотрены съёмные борта для гибкости использования. Стоимость на 20–25% выше стандартного кузова. Срок службы — 5–7 лет при интенсивной эксплуатации.
Кузов с бортами-расширениями
Борта имеют сдвижную конструкцию — при разгрузке выдвигаются на 30–50 см, увеличивая объём на 20–30%. Объём — до 18 м³. Толщина днища — 8 мм, бортов — 6 мм. Используется на шасси КАМАЗ-6520, ГАЗ-САЗ-3507. Применяется в городских условиях для вывоза строительного мусора, где требуется максимум объёма при минимальной массе.
Конструкция требует герметичных направляющих и гидравлических цилиндров для раскрытия. Риск поломки — выше, чем у фиксированных бортов. При эксплуатации в условиях снега и льда возможны замерзания механизмов. Рекомендуется ежедневная смазка и проверка креплений. Стоимость — на 30–40% выше стандартного кузова.
Полуприцепной кузов
Устанавливается на полуприцепы с осью и сцепным устройством. Объём — 18–25 м³, толщина днища — 8–10 мм. Применяется в карьерах, на крупных стройках, в горнодобывающей промышленности. Модели: КАМАЗ-65115 с полуприцепом, МАЗ-6516. Масса груза — до 30 тонн. Требует мощного шасси (минимум 300 л.с.) и усиленной подвески.
Преимущество — высокая проходимость и возможность транспортировки по бездорожью. Недостаток — сложность погрузки без экскаватора. Срок службы — 7–10 лет при регулярном техобслуживании. Стоимость нового полуприцепа — от 2,8 млн рублей.
Тяжеловесный кузов
Предназначен для транспортировки плотных, абразивных грузов: руда (плотность 2,8–3,2 т/м³), шлак, бетонные обломки, кокс. Толщина днища — 10–14 мм, бортов — 8–12 мм. Материал — сталь 45Х с термообработкой. Усилены лонжероны, добавлены поперечные балки, усилены углы. Модели: БелАЗ-75710, КАМАЗ-65117, СКАЗ-5440.
Внутренняя поверхность часто покрывается износостойкими вставками из марганцевой стали. Работает в условиях высоких ударных нагрузок — при падении руды с высоты 2–3 метра. Срок службы — 5–8 лет, но при неправильной эксплуатации (перегруз, резкие торможения) — менее 2 лет. Стоимость нового кузова — от 3,5 млн рублей.
Важно: Нельзя использовать кузов с толщиной днища 6 мм для руды. Даже один цикл перевозки приводит к образованию вмятин и трещин по сварным швам. В карьерах это — стандартная причина аварий и остановок.
Материалы кузовов: сравнение сталей
Выбор стали определяет долговечность кузова. Ниже — сравнение популярных марок.
| Марка стали | Химический состав (основные элементы) | Твёрдость, HRC | Износостойкость | Применение |
|---|---|---|---|---|
| Ст3сп | C 0,14–0,22%, Mn 0,4–0,65% | 12–15 | Низкая | Лёгкие грузы, временные кузова |
| 09Г2С | C 0,06–0,14%, Mn 1,2–1,6%, Si 0,5–0,8% | 18–22 | Средняя | Песок, гравий, сухие отходы |
| 45Х | C 0,42–0,50%, Cr 0,8–1,1%, Mn 0,5–0,8% | 24–28 | Высокая | Щебень, руда, бетонные отходы |
| Х13 | C 0,10–0,15%, Cr 12–14% | 20–24 | Средняя (хрупкая) | Агрессивные среды (химия), редко в кузовах |
| 110Г13Л | C 0,9–1,1%, Mn 12–14% | 30–35 | Очень высокая | Тяжеловесные кузовы, вставки в днище |
Важно: Сталь 45Х — золотой стандарт для российских карьеров. Её износостойкость в 2,5 раза выше, чем у Ст3сп, при той же стоимости. Замена на 09Г2С — экономия 15%, но сокращение срока службы на 40%.
Выбор кузова: практические рекомендации
При выборе кузова необходимо учитывать три параметра: тип груза, частоту разгрузки и условия эксплуатации. Для перевозки песка в городских условиях подойдёт стандартный кузов с толщиной 6 мм. Для щебня в карьере — кузов с бортами-расширениями и толщиной 8 мм. Для руды — только тяжеловесный кузов с днищем 12 мм и вставками из 110Г13Л.
Рекомендуется заказывать кузов с сертификатом соответствия ГОСТ 33411-2015. В документе указаны допустимые нагрузки, толщина листов и требования к сварке. Кузов без сертификата — риск аварии и штрафы при проверках.
При покупке проверяйте качество сварных швов: они должны быть ровными, без пор, трещин и наплывов. Ударные зоны — угол днища, крепление цилиндра — должны быть усилены двойным швом. Проверяйте наличие резиновых вставок на бортах — они снижают износ при погрузке экскаватором.
Частые ошибки при выборе и эксплуатации
Первая ошибка — покупка кузова «на вырост». Кузов с толщиной 10 мм для перевозки песка — переплата в 40%. Вторая — игнорирование плотности груза. Третья — использование кузова с низкой толщиной в условиях сильной вибрации (например, на грунтовых дорогах с ямами).
Четвёртая ошибка — перегруз. Максимальная нагрузка на кузов указана в паспорте. Перегруз на 20% увеличивает износ на 70%. Пятая — отсутствие очистки. Глина и грунт, застывающие на днище, создают неравномерную нагрузку и приводят к деформации.
Шестая — неправильная разгрузка. Резкий подъём и резкое опускание кузова вызывают ударные нагрузки. Рекомендуется поднимать плавно, с удержанием на пике 3–5 секунд. Седьмая — отсутствие смазки шарниров. Засорённые шарниры приводят к поломке гидравлики и перекосу кузова.
«Один из крупнейших карьеров в Кемеровской области сократил износ кузовов на 50% после перехода на сталь 45Х толщиной 8 мм и введение регламента плавной разгрузки. До этого — 3 замены в год. После — 1 раз в 2 года.» — эксперт по технике, 2023
Стоимость: покупка и аренда
Стоимость нового кузова зависит от типа, толщины и производителя. Ниже — средние цены на 2024 год.
| Тип кузова | Толщина днища, мм | Объём, м³ | Стоимость покупки, руб. | Стоимость аренды в сутки, руб. |
|---|---|---|---|---|
| Стандартный | 6 | 10 | 1 200 000 | 7 000 |
| Удлинённый | 7 | 14 | 1 600 000 | 9 500 |
| С бортами-расширениями | 8 | 16 | 1 900 000 | 12 000 |
| Полуприцепной | 10 | 20 | 2 800 000 | 15 000 |
| Тяжеловесный | 12 | 25 | 3 500 000 | 18 000 |
Аренда включает ТО, страховку и замену при поломке. При длительной аренде (более 30 дней) предоставляется скидка до 15%. Покупка окупается при интенсивной эксплуатации — более 200 разгрузок в год.
Часто задаваемые вопросы
Какие основные типы кузовов самосвалов существуют?
Основные типы кузовов — стандартный, с удлинённым днищем, с бортами-расширениями, полуприцепной и тяжеловесный. Каждый тип предназначен под конкретные грузы: песок, щебень, руду, строительные отходы. Выбор зависит от плотности материала, объёма и условий перевозки.
Какой материал лучше для кузова самосвала — сталь 45Х или Х13?
Сталь 45Х (с содержанием хрома 0,8–1,1%) обладает лучшей износостойкостью при ударных нагрузках, что идеально для щебня и руды. Сталь Х13 (13% хрома) — высоколегированная, но хрупкая, применяется редко и только в специализированных кузовах для агрессивных сред. Оптимальный выбор — сталь 45Х толщиной 6–8 мм.
Сколько стоит новый кузов самосвала на базе КАМАЗ-65115?
Новый стандартный кузов на базе КАМАЗ-65115 с толщиной стенок 6 мм из стали 45Х стоит от 1,2 млн рублей. Удлинённый кузов с бортами-расширениями — от 1,6 млн рублей. Цена зависит от производителя, толщины листов, наличия противоскользящих вставок и сертификации по ГОСТ 33411-2015.
Можно ли использовать кузов от грузовика для перевозки руды?
Нет. Кузовы для транспортировки песка и гравия не рассчитаны на плотность руды (до 3,2 т/м³). При перевозке руды стандартный кузов деформируется, трескается по сварным швам. Для руды требуются тяжеловесные кузовы с толщиной днища 10–12 мм и усиленными лонжеронами, как у МАЗ-6516 или БелАЗ-75710.
Что влияет на срок службы кузова самосвала?
Срок службы зависит от толщины листов, качества стали, частоты разгрузки, типа груза и условий эксплуатации. Кузов из стали 6 мм при перевозке щебня в карьере служит 3–5 лет, а при перевозке песка — до 8 лет. Неправильная разгрузка (перегруз, резкие торможения) сокращает срок на 40–60%.
Какова стоимость аренды самосвала с кузовом из высокопрочной стали?
Аренда самосвала с кузовом из стали 45Х толщиной 8 мм и объёмом 12 м³ стоит от 8 500 до 12 000 рублей в сутки. Цена выше на 20–30% для моделей с бортами-расширениями и системами автоматической разгрузки. Аренда сопровождается обязательной страховкой и техосмотром перед выездом.
Почему некоторые кузовы имеют противоскользящие вставки?
Противоскользящие вставки — износостойкие стальные пластины или резиновые вставки — предотвращают скольжение груза при транспортировке и снижают износ днища. Особенно актуальны для влажного песка, глины или грунта. Установка вставок увеличивает стоимость кузова на 8–12%, но продлевает срок службы на 1,5–2 года.
Как правильно выбрать кузов для перевозки строительных отходов?
Для строительных отходов нужен кузов с толщиной днища не менее 8 мм, бортами из стали 6 мм, усиленными углами и системой фиксации крышки. Отходы содержат острые элементы — металл, бетонные осколки — поэтому требуется износостойкая сталь 45Х. Рекомендуется модель с полуприцепным кузовом для удобства погрузки экскаватором.
