Кран-манипулятор: виды и применение
Теория · Практика · Рекомендации
Определение и назначение

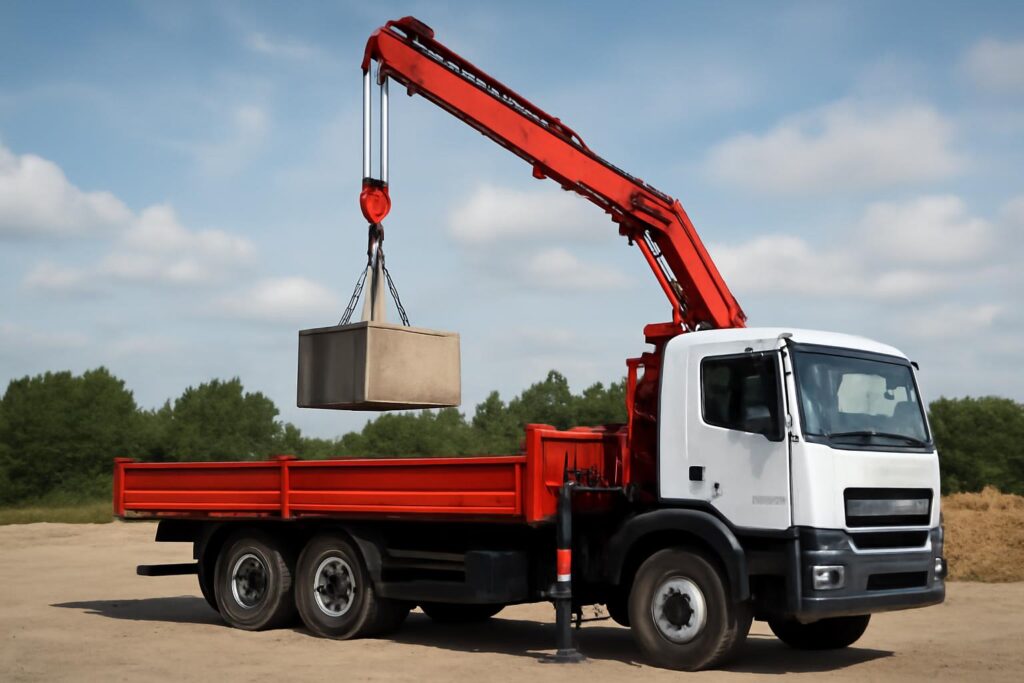

Кран-манипулятор — это гидравлический подъёмно-транспортный механизм, интегрированный в шасси грузового автомобиля и предназначенный для погрузки, разгрузки и транспортировки грузов без необходимости в дополнительной технике. Первые прототипы появились в 1950-х годах в Германии, где потребность в мобильной технике для строительных и логистических операций стимулировала разработку компактных грузоподъёмных систем на базе грузовиков. К 1970-м годам такие устройства стали стандартом для транспортных компаний, строительных организаций и сервисных служб.
Основное преимущество крана-манипулятора — его автономность. Устройство не требует установки на фундамент, не нуждается в дополнительных кранах для разгрузки и может работать на неровных поверхностях. В отличие от стационарных стреловых кранов, манипуляторы обладают высокой мобильностью и способны выполнять задачи в условиях городской застройки, на узких дорогах и в стеснённых дворах. Их применяют для погрузки строительных материалов, оборудования, контейнеров, лесоматериалов, газоблоков и даже сельхозпродукции.
Принцип работы и основные узлы
Работа крана-манипулятора основана на гидравлической системе, приводимой в действие от двигателя шасси через ВОМ (вывод отбора мощности). Гидравлические насосы обеспечивают давление до 250 бар, что позволяет перемещать стрелу в трёх плоскостях: подъём, вылет и поворот. Стрела состоит из нескольких сегментов, которые выдвигаются посредством гидроцилиндров. Управление осуществляется с помощью джойстика или пульта, расположенного в кабине водителя или на боковой панели.
Ключевые узлы включают: стрелу (сегментную или телескопическую), гидравлическую систему (насосы, клапаны, шланги), поворотный механизм (червячный редуктор с тормозом), опорные распорки (для стабилизации при подъёме) и систему управления с датчиками нагрузки и угла наклона. Современные модели оснащены электронными ограничителями, которые автоматически отключают подъём при превышении допустимой нагрузки по вылету.
Важно: Гидравлические шланги и соединения подвержены износу при ежедневной эксплуатации. Их замена должна проводиться при появлении капель масла или потёртостей, иначе возможен внезапный отказ, приводящий к падению груза. Согласно техническим регламентам, проверка гидросистемы обязательна каждые 250 часов работы.
Классификация кранов-манипуляторов по конструкции
По типу стрелы краны-манипуляторы делятся на четыре основные категории: Z-образные, сегментные, телескопические и комбинированные. Каждый тип имеет свои технические особенности и области применения. Z-образные стрелы состоят из двух сегментов, образующих букву Z, что обеспечивает высокий подъём и маневренность на ограниченной площади. Сегментные стрелы имеют изогнутую форму с несколькими сегментами и обеспечивают большую грузоподъёмность на средних вылетах. Телескопические стрелы — это выдвижные секции, которые позволяют достигать максимальной дальности вылета, но требуют большего пространства для манёвра.
По типу поворота различают модели с поворотом на 180° и 360°. Последние предпочтительны для работы на строительных площадках, где требуется круговой обзор. Также классификация включает тип шасси: легкое (до 5 тонн), среднее (5–10 тонн) и тяжёлое (свыше 10 тонн). Модели на базе грузовиков КАМАЗ, Mercedes-Benz, MAN и Iveco отличаются по грузоподъёмности, скорости и надёжности.
«Выбор между Z-образной и телескопической стрелой — это компромисс между высотой подъёма и дальностью вылета. В узких дворах — Z-образная, на открытых территориях — телескопическая».
Сравнение типов стрел
| Тип стрелы | Макс. вылет, м | Макс. высота подъёма, м | Грузоподъёмность при макс. вылете, т | Преимущества | Недостатки |
|---|---|---|---|---|---|
| Z-образная | 10–14 | 18–22 | 0,8–1,5 | Высокий подъём, манёвренность в стеснённых условиях | Низкая грузоподъёмность на максимальном вылете |
| Сегментная (криволинейная) | 12–18 | 15–20 | 1,2–2,5 | Баланс между вылетом и грузоподъёмностью | Сложный механизм, требует частого обслуживания |
| Телескопическая | 15–25 | 12–16 | 0,5–1,8 | Максимальная дальность, простота конструкции | Требует большого радиуса разворота, низкая высота подъёма |
| Комбинированная | 18–22 | 18–24 | 1,0–2,8 | Наибольшая универсальность | Высокая стоимость, сложность обслуживания |
| С поворотом на 360° | 10–16 | 16–20 | 1,0–2,0 | Работа без перестановки шасси | Увеличенная масса, более высокий центр тяжести |
Применение в различных отраслях
В строительной отрасли краны-манипуляторы используются для подъёма строительных блоков, листов металла, балок и труб. Модели с грузоподъёмностью 3–5 тонн, такие как Palfinger PK 35000 или Fassi F180A, являются стандартом для монтажных бригад. Они позволяют разгружать материалы прямо на участке, минуя складские площадки и погрузчики.
В логистике и транспорте кран-манипулятор обеспечивает быструю погрузку контейнеров, ящиков и грузов на платформы. На железнодорожных станциях и в портах применяются модели с грузоподъёмностью до 8 тонн и вылетом 16 метров, например, Demag AC 500-5. В аграрном секторе — для погрузки мешков с зерном, сена и удобрений. Универсальные модели с гидравлическими захватами позволяют работать с навесным оборудованием: ковшами, магнитами, вилами и захватами для паллет.
В аварийно-спасательных службах и ЖКХ краны-манипуляторы используются для демонтажа рекламных конструкций, замены ламп на фонарях, эвакуации аварийных автомобилей и уборки снега с помощью специальных щёток. В таких задачах важна точность и возможность работы в ночное время — поэтому современные модели оснащаются LED-подсветкой и системой ночного видения.
Сравнение моделей по грузоподъёмности и типу шасси
| Модель | Грузоподъёмность, т | Макс. вылет, м | Масса шасси, т | Тип стрелы | Тип шасси |
|---|---|---|---|---|---|
| Palfinger PK 25000 | 2,5 | 12 | 4,8 | Z-образная | Легковой грузовик |
| Fassi F150A | 3,0 | 13 | 5,2 | Сегментная | Средний грузовик |
| Kato NK-100H | 5,0 | 14 | 7,5 | Комбинированная | Средний грузовик |
| Demag AC 500-5 | 8,0 | 18 | 10,2 | Телескопическая | Тяжёлый грузовик |
| Liebherr LTM 1050 | 12,0 | 22 | 12,8 | Телескопическая | Тяжёлый грузовик |
| HIAB 380-14 | 4,0 | 15 | 6,9 | Сегментная | Средний грузовик |
| Benford BM-1200 | 1,8 | 10 | 3,7 | Z-образная | Легковой грузовик |
Выбор и эксплуатация: пошаговое руководство
Перед покупкой крана-манипулятора необходимо определить тип грузов, которые будут перевозиться, и условия эксплуатации. Первый шаг — расчёт максимальной массы груза. Необходимо учитывать не только массу самого груза, но и массу захвата, троса и подъёмного приспособления. Второй шаг — определение требуемого вылета и высоты подъёма. Для работы на втором этаже здания требуется высота подъёма не менее 12 метров, а для погрузки с борта грузовика — не менее 1,5 метра.
Третий шаг — выбор шасси. Для городской эксплуатации подойдут модели на базе легких грузовиков (КАМАЗ-43114, Ford Transit, Iveco Daily). Для междугородних перевозок — средние и тяжёлые шасси (Mercedes Actros, MAN TGS). Четвёртый шаг — проверка наличия сертификата соответствия ГОСТ Р 55651-2013 и технического паспорта с данными о предельных нагрузках. Пятый шаг — обучение оператора: обязательна аттестация по требованиям Ростехнадзора и инструктаж по безопасности.
При эксплуатации необходимо всегда выдвигать распорки, проверять уровень гидравлического масла и не работать при ветре более 8 м/с. При вылете более 12 метров необходимо учитывать динамическую нагрузку: при резком торможении груз может создать перегрузку до 30% от номинальной. Ежемесячно проверяйте состояние троса — износ более 10% сечения требует замены. Смазка шарниров должна проводиться каждые 50 часов работы.
Важно: Работа без распорок на грунте с несущей способностью менее 0,15 МПа (например, на рыхлом грунте или асфальте с трещинами) приводит к опрокидыванию. Даже при грузоподъёмности 2 тонны кран-манипулятор может перевернуться, если распорки не установлены.
Типичные ошибки и меры предосторожности
Одна из самых распространённых ошибок — игнорирование диаграмм грузоподъёмности, указанных в паспорте. Операторы часто полагаются на интуицию и считают, что «всё будет в порядке», если груз «не слишком тяжёлый». Однако грузоподъёмность зависит от вылета: при вылете 15 метров и номинальной нагрузке 5 тонн реальная допустимая масса может составлять всего 1,2 тонны. Это приводит к перегрузке стрелы и выходу из строя гидравлических цилиндров.
Вторая ошибка — работа в плохих погодных условиях. Снег, дождь и лёд снижают сцепление шин и увеличивают риск скольжения. При ветре более 10 м/с подъёмные операции должны быть прекращены. Третья ошибка — отсутствие проверки груза на центровку. Несбалансированный груз создаёт боковой момент, который приводит к изгибу стрелы и повреждению поворотного механизма.
Четвёртая — использование нештатного оборудования: самодельных крюков, тросов из низкосортной стали или неподходящих захватов. Это нарушает стандарты безопасности и приводит к обрыву. Пятая — отсутствие ежедневного осмотра. Даже незначительная утечка масла или ослабленный болт могут стать причиной аварии.
Важно: Согласно статистике, 73% аварий с кранами-манипуляторами происходят в течение первых 6 месяцев эксплуатации из-за неправильной настройки и отсутствия обучения оператора. Регулярный инструктаж и ежедневная проверка снижают риск аварий на 80%.
Часто задаваемые вопросы
Что такое кран-манипулятор и в чём его отличие от стрелового крана?
Кран-манипулятор — это гидравлический подъёмно-транспортный механизм, интегрированный в шасси грузового автомобиля и предназначенный для погрузки, разгрузки и транспортировки грузов без необходимости в дополнительной технике. В отличие от стрелового крана, он не требует установки на фундамент, мобильный, работает на ходу и имеет меньшую грузоподъёмность, но выше универсальность в условиях ограниченного пространства.
Какие основные типы кранов-манипуляторов существуют и в чём их различия?
Основные типы — Z-образные, сегментные (криволинейные), с телескопической стрелой и с поворотной платформой. Z-образные обеспечивают большую высоту подъёма и маневренность в стеснённых условиях, сегментные — более высокую грузоподъёмность на средних вылетах, а телескопические — максимальную дальность вылета до 25 метров. Поворотная платформа позволяет вращать стрелу на 360 градусов, что критично для работы на стройплощадках.
Как выбрать кран-манипулятор под конкретную задачу: погрузка стройматериалов или перевозка оборудования?
Для погрузки стройматериалов (кирпич, блоки, трубы) оптимальны краны с грузоподъёмностью 3–5 тонн и Z-образной стрелой, например, Kato NK-100H или Palfinger PK 35000. Для перевозки тяжёлого оборудования (генераторы, насосы) требуются модели с вылетом более 15 м и грузоподъёмностью 8–12 тонн, такие как Liebherr LTM 1050 или Demag AC 500-5. Важно учитывать массу груза в состоянии подъёма и длину вылета стрелы при максимальной нагрузке.
Какие параметры наиболее важны при выборе крана-манипулятора для работы в городе?
В городских условиях ключевыми являются компактность, низкий профиль стрелы и возможность работы на узких улицах. Выбирают модели с вылетом до 12 метров, высотой подъёма до 18 метров и массой шасси до 8 тонн. Модели типа Palfinger PK 25000 или Fassi F150A имеют узкую базу и низкий центр тяжести, что снижает риск опрокидывания на неровных дорогах. Также важна скорость гидравлического цикла — до 15 секунд на полный подъём груза.
Можно ли использовать кран-манипулятор для подъёма людей?
Нет, краны-манипуляторы не предназначены для подъёма людей. Согласно требованиям ГОСТ 12.2.061-2016, подъём людей на грузовых кранах запрещён, если не установлены специальные люльки с системами безопасности, которые не предусмотрены в стандартных конструкциях манипуляторов. Использование манипулятора для этих целей считается нарушением и влечёт административную ответственность и штрафы до 200 000 рублей.
Какой срок службы у крана-манипулятора и как продлить его?
Средний ресурс крана-манипулятора составляет 15–20 тысяч часов работы при соблюдении регламентов техобслуживания. Для продления срока службы необходимо проводить ежемесячную проверку гидравлических шлангов на трещины, ежеквартальную замену масла в гидросистеме (всё масло должно соответствовать ISO 11158), и ежегодную дефектоскопию стрелы на усталостные трещины. Замена изношенных тросов и шарниров до критического износа (более 10% сечения) предотвращает аварии.
Какие ошибки чаще всего допускают при эксплуатации крана-манипулятора?
Наиболее частые ошибки — превышение грузоподъёмности при максимальном вылете, работа на неровной поверхности без распорок, игнорирование ветровой нагрузки при вылете более 10 метров и отсутствие проверки груза на центровку. Около 65% аварий происходят из-за перегрузки по вылету: при вылете 12 м и нагрузке 5 тонн реальная допустимая грузоподъёмность может падать до 1,8 тонны. Также 30% инцидентов связаны с отсутствием распорок на грунте с низкой несущей способностью.
