Компрессор винтовой: обзор
Винтовые компрессоры сегодня составляют более 65% всех промышленных установок для генерации сжатого воздуха в Европе и СНГ. Их популярность обусловлена не только высокой надёжностью, но и способностью работать непрерывно в режиме 100% загрузки — в отличие от поршневых аналогов, которые рассчитаны на 40–60% рабочего цикла. Первый винтовой компрессор был запатентован в 1934 году шведскими инженерами Алфредом Хьюем и Хельмутом Лундстрёмом, а массовое применение началось в 1980-х годах с развитием точных технологий шлифовки винтовых роторов. Сегодня стандартные модели обеспечивают давление до 13 бар, производительность от 0,5 до 100 м³/мин и мощность двигателей от 4 до 450 кВт.

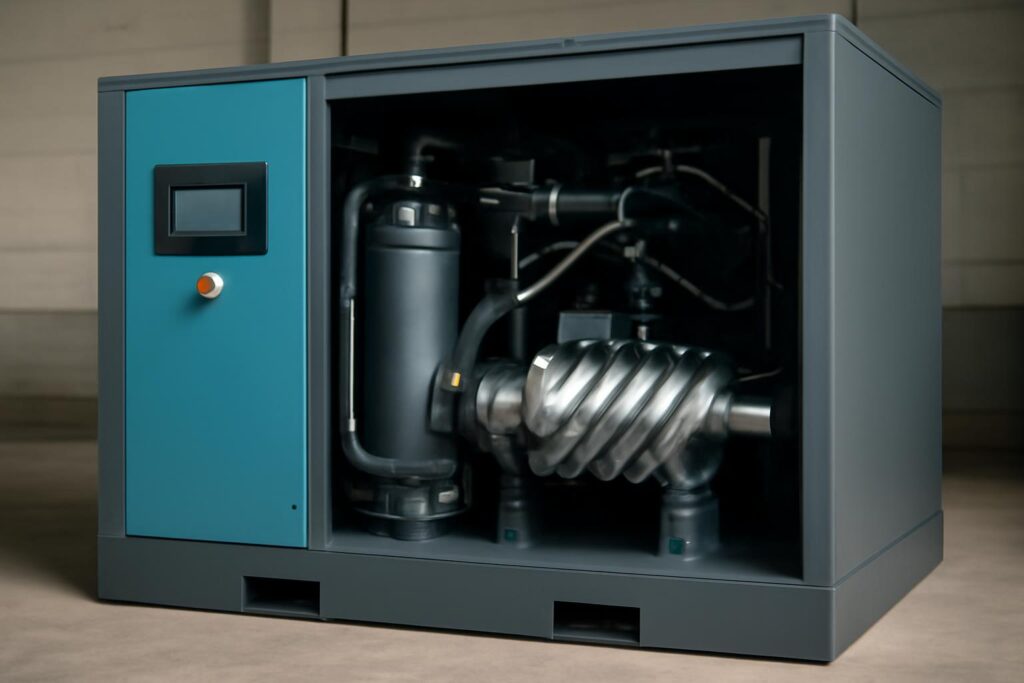

Устройство винтового компрессора включает в себя несколько ключевых узлов. Основой является винтовой блок — пара параллельно вращающихся роторов: ведущий с меньшим количеством зубьев (обычно 4) и ведомый с большим (5–6). Они выполнены из легированной стали с точностью до 2 микрон и установлены в герметичном корпусе. При вращении роторов воздух поступает через всасывающий клапан в зону между лопастями, где постепенно сжимается за счёт уменьшения объёма канала. В масляных моделях впрыск масла одновременно охлаждает процесс сжатия, уплотняет зазоры и смазывает подшипники. После сжатия воздухо-масляная смесь поступает в сепаратор, где масло отделяется и циркулирует обратно, а сжатый воздух проходит через охладитель и фильтр перед выходом. В системе обязательно присутствует термостатический клапан, регулирующий температуру масла, и электронный блок управления, отвечающий за пуск, остановку и защиту от перегрузки.
Классификация винтовых компрессоров осуществляется по нескольким критериям: типу смазки, способу регулирования производительности, конструкции корпуса и мощности. Ниже представлена таблица с основными типами и их характеристиками.
| Тип компрессора | Принцип работы | Давление (бар) | Производительность (м³/мин) | Применение |
|——————|—————-|—————-|——————————|————|
| Масляный | Впрыск масла в зону сжатия | 7–13 | 0,5–100 | Общепромышленные линии, автосервисы, строительство |
| Безмасляный | Сухое сжатие без смазки в зоне сжатия | 7–10 | 0,3–30 | Фармацевтика, пищевая промышленность, лаборатории |
| С частотным преобразователем | Регулирование оборотов двигателя | 6–13 | 1–60 | Производства с переменной нагрузкой |
| С фиксированными оборотами | Постоянная скорость вращения | 7–13 | 2–100 | Постоянные нагрузки, цеха с 24/7 работой |
| Компактный (встроенный) | Всё в одном корпусе, с сушилкой и фильтрами | 7–10 | 0,5–10 | Малые цеха, логистика, мобильные станции |
Каждый тип имеет свои технические ограничения и экономические преимущества. Например, безмасляные компрессоры, несмотря на высокую стоимость, обеспечивают качество воздуха по классу чистоты ISO 8573-1:2010 Class 0 — без масляных частиц. Это обязательное требование для производств, где сжатый воздух напрямую контактирует с продукцией: упаковка пищевых продуктов, изготовление медицинских устройств, фармацевтические процессы. В масляных моделях воздух проходит через сепаратор и фильтр, но даже при идеальной работе остаётся риск микропримесей — поэтому для таких отраслей они не допускаются.
Подробный разбор типов винтовых компрессоров показывает, что выбор не сводится только к мощности. Компрессоры с частотным преобразователем (ЧП) — это современное решение для энергосбережения. При снижении нагрузки частота вращения двигателя автоматически снижается, что уменьшает потребление электроэнергии на 30–40% по сравнению с моделями с клапаном всасывания. Такие системы, как Sullair VSD+ или Ingersoll Rand SSR-EP, способны поддерживать давление с точностью ±0,1 бар, что критично для высокоточных пневмоприводов. Однако ЧП-компрессоры требуют стабильного напряжения и качественной сети, иначе возможны сбои в работе электроники. Для цехов с постоянной нагрузкой, например, в литейных или штамповочных участках, оптимальны модели с фиксированными оборотами — они проще в обслуживании, дешевле в покупке и надёжнее при длительной эксплуатации.
Компактные компрессоры — это решения для небольших предприятий, где нет места под отдельное компрессорное помещение. Они объединяют в одном корпусе винтовой блок, воздушный охладитель, масляный сепаратор, сушилку и фильтры. Пример — Atlas Copco ZR 7,5–15,5 кВт. Такие агрегаты не требуют подключения к внешним сетям сушки воздуха, но их производительность ограничена 10 м³/мин. Для мобильных задач — например, на стройплощадках или в полевых условиях — выпускаются компрессоры с дизельным приводом, такие как Ingersoll Rand R-Series. Они автономны, но требуют регулярной заправки топливом и имеют более высокий уровень шума — до 85 дБ.
Выбор винтового компрессора: ключевые критерии — это не только мощность и цена. Первым шагом является расчёт требуемого объёма сжатого воздуха. Для этого суммируют расход всех потребителей: пневматических инструментов (дрели, гайковёрты), пневмоцилиндров, систем автоматики, пульверизаторов. Каждый инструмент имеет паспортный расход — например, пневмогайковёрт 1/2″ потребляет 120 л/мин, а пневмопистолет для покраски — 300 л/мин. Суммарный расход умножают на коэффициент одновременности — 0,75 для цеха с 5–10 точками, 0,9 для крупного производства. Полученный результат увеличивают на 15–20% для запаса. Например, если расчётный расход — 1000 л/мин, выбирают компрессор с производительностью 1200–1250 л/мин.
Второй критерий — давление. Большинство пневмоинструментов работают при 6–8 бар, но для некоторых задач — например, пневмоприводов с высоким моментом или систем сжатого воздуха в химических цехах — требуется 10–13 бар. Выбор давления выше необходимого ведёт к перерасходу энергии: каждый бар сверх нормы увеличивает потребление на 7%. Третий критерий — качество воздуха. В соответствии с ISO 8573-1:2010, воздух может быть класса 1 (для электроники), 2 (для пищевой промышленности), 4 (для общепромышленного использования). Для класса 4 достаточно масляного компрессора с фильтром 0,01 мкм, для класса 1 — безмасляного агрегата с дополнительной сушилкой и фильтром активированным углём.
Четвёртый критерий — условия эксплуатации. Температура окружающей среды, влажность, пыльность — всё это влияет на срок службы. В пыльных цехах обязательны предварительные воздушные фильтры, в условиях высокой влажности — адсорбционная сушилка. Не менее важно и качество масла. Для винтовых компрессоров применяются синтетические масла с индексом вязкости 32 или 46, например, Mobil Rarus 424 или Shell Corena S4 P. Замена масла при неправильном режиме — одна из основных причин поломок.
На заметку: Часто ошибочно считается, что более мощный компрессор всегда лучше. На практике это ведёт к частым пускам и остановкам, что ускоряет износ контакторов и увеличивает расход энергии. Оптимально, чтобы компрессор работал в режиме 70–80% от максимальной нагрузки.
На заметку: Использование неоригинального масла или фильтров может аннулировать гарантию производителя. Например, Atlas Copco и Kaeser требуют использование только своих расходников — иначе сервисный центр откажет в гарантийном ремонте, даже при явной неисправности оборудования.
Типичные ошибки при эксплуатации — это не только игнорирование техобслуживания. Часто операторы не проверяют давление в системе фильтров. При повышении перепада давления на фильтре более чем на 0,3 бар — это признак забитости, а значит, увеличивается нагрузка на винтовой блок. Также распространена ошибка — отключение системы охлаждения в холодное время года. В результате масло не прогревается, и при пуске создаётся ударная нагрузка на подшипники. Другой риск — использование компрессора без ресивера. Наличие ресивера объёмом 10–20% от производительности компрессора снижает пульсации, уменьшает частоту пусков и продлевает срок службы электродвигателя. Без ресивера винтовой компрессор может включаться каждые 3–5 минут, что ведёт к перегреву и выходу из строя в течение 1–2 лет.
На заметку: Температура выхлопа масла — ключевой индикатор состояния. При превышении 105 °C начинается термическое разложение масла, образуются лаковые отложения на роторах. При 115 °C — риск заклинивания винтового блока. Контроль температуры обязателен — в современных моделях он встроен в систему управления, в старых — требует установки датчика вручную.
На заметку: Не следует устанавливать винтовой компрессор рядом с источниками вибрации (например, прессами) или вблизи выхлопных газов. Вибрация нарушает баланс роторов, а загрязнённый воздух ускоряет износ фильтров и масляного сепаратора.
В таблице ниже представлены типовые модели винтовых компрессоров, их технические характеристики и ориентировочные цены на покупку в России на 2024 год.
| Модель | Мощность (кВт) | Производительность (л/мин) | Давление (бар) | Тип | Цена (руб.) |
|———|—————-|——————————|—————-|——|————-|
| Atlas Copco GA 75 | 55 | 1050 | 10 | Масляный, ЧП | 1 950 000 |
| Ingersoll Rand SSR-EP 75 | 55 | 1020 | 10 | Масляный, ЧП | 1 880 000 |
| Kaeser Kompressoren Sigma Air Manager 30 | 30 | 480 | 10 | Безмасляный | 3 200 000 |
| Sullair 185 | 132 | 1900 | 13 | Масляный, фикс. обороты | 4 100 000 |
| Gardner Denver N30 | 22 | 400 | 8 | Масляный, ЧП | 1 400 000 |
| Kaeser KOMPRESSOR KF 11 | 11 | 180 | 8 | Компактный, масляный | 920 000 |
| Ingersoll Rand R-Series (дизельный) | 37 | 550 | 8 | Масляный, дизель | 2 650 000 |
«Самая частая причина отказа винтового компрессора — не износ роторов, а деградация масла из-за перегрева или использования неподходящего продукта. Один килограмм синтетического масла стоит в 5 раз дороже минерального, но его замена каждые 8000 часов предотвращает ремонт, который обходится в 300–500 тысяч рублей» — инженер-технолог, руководитель отдела энергоэффективности на заводе по производству автомобильных комплектующих, г. Тольятти.
Часто задаваемые вопросы
Каков принцип работы винтового компрессора?
Винтовой компрессор работает за счёт двух взаимодействующих винтов — ведущего и ведомого, которые вращаются в противоположные стороны внутри корпуса. При вращении воздух засасывается в зазор между винтами, постепенно сжимается по мере уменьшения объёма канала, и выталкивается под давлением. Этот процесс происходит непрерывно, без импульсов, что обеспечивает стабильный поток сжатого воздуха без пульсаций, характерных для поршневых агрегатов.
В чём разница между масляным и безмасляным винтовым компрессором?
Масляные компрессоры, такие как Atlas Copco GA 75 или Ingersoll Rand T30, используют масло для охлаждения, уплотнения зазоров и смазки винтов, что повышает КПД и срок службы, но требует фильтрации воздуха. Безмасляные модели, например, Kaeser Sigma Air Manager 30, не используют смазку в зоне сжатия — воздух остаётся чистым, что критично для фармацевтики и пищевой промышленности, но они дороже на 30–50% и требуют более точной настройки.
Как выбрать мощность винтового компрессора для производственной линии?
Мощность выбирают на основе суммарного расхода всех пневмоинструментов и оборудования, учитывая коэффициент одновременности (обычно 0.7–0.85). Например, если суммарный расход составляет 1200 л/мин, рекомендуется выбирать компрессор с производительностью 1400–1600 л/мин. Для линий с постоянной нагрузкой оптимальны модели 55–75 кВт, такие как Gardner Denver N系列, а для циклических режимов — с частотным преобразователем, например, Sullair 185.
Какова средняя стоимость покупки и аренды винтового компрессора?
Покупка винтового компрессора мощностью 30 кВт стоит от 850 000 до 1 300 000 рублей, в зависимости от бренда и наличия частотного преобразователя. Модели 75 кВт — от 1 800 000 до 2 800 000 рублей. Аренда обходится в 15 000–25 000 рублей в месяц за агрегат 30 кВт и 35 000–50 000 рублей за 75 кВт. Аренда с сервисным обслуживанием увеличивает стоимость на 20–30%, но снижает риски простоя.
Какие ошибки чаще всего допускают при эксплуатации винтового компрессора?
Наиболее частые ошибки — несвоевременная замена масла (через 4000–6000 часов вместо 8000), использование несоответствующего масла (например, минерального вместо синтетического), игнорирование давления в системе фильтров, приводящее к перегрузке винтов, и отсутствие регулярной проверки температуры выхлопа. Превышение температуры выше 105 °C приводит к деградации масла и выходу из строя подшипников винтового блока.
Можно ли использовать винтовой компрессор в условиях низких температур?
Да, но только при соблюдении условий: масло должно быть с низкой температурой застывания (например, Sullair 32 или Mobil Rarus 424), система должна иметь подогрев масляного бака и предпусковой подогреватель. Без этих мер масло загустевает, что ведёт к увеличению тока пуска и повреждению электродвигателя. В условиях ниже −15 °C рекомендуется использовать компрессоры с тепловым контуром, например, Kaeser Kompressoren с системой Smart Control.
