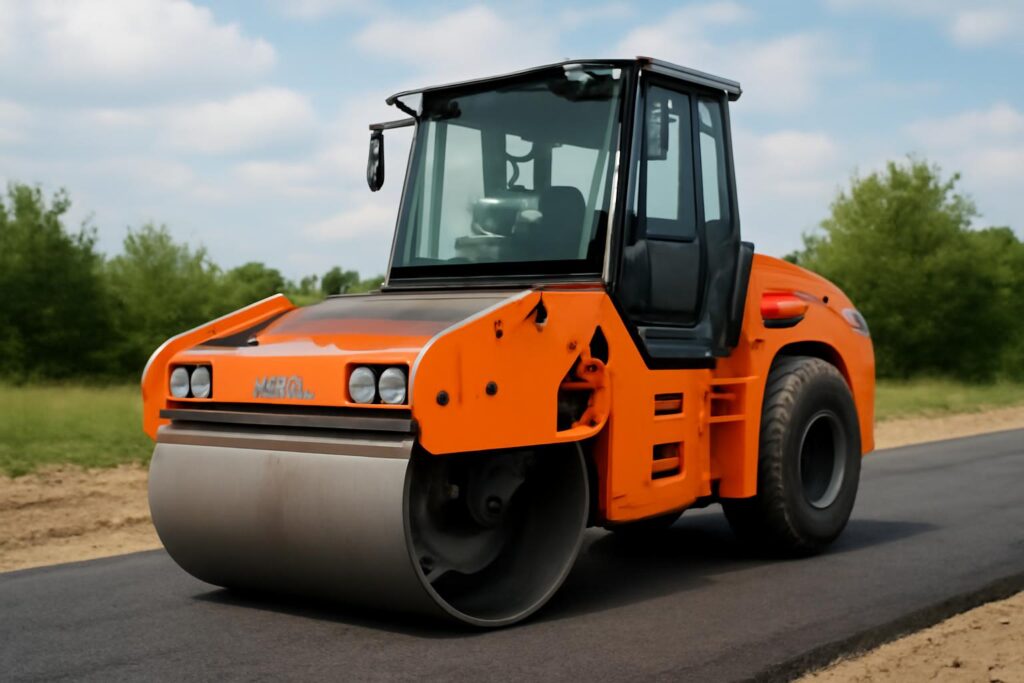

Каток Hamm: обзор модельного ряда

Полный обзор · Практика · FAQ

Суть вопроса

Первый в мире вибрационный каток был выпущен компанией Hamm в 1956 году — с частотой 50 Гц и массой 4.5 тонны. Сегодня в линейке Hamm представлены модели от 4.5 до 20 тонн, с гидростатическим и гидромеханическим приводом, с одним или двумя барабанами, с системами EcoPower и SmartControl. Катки Hamm — это не просто техника, а инструмент, для которого каждая деталь рассчитана на 10 000 моточасов без капитального ремонта. Если вы выбираете каток для уплотнения асфальта, грунта или дорожного основания, ошибки в выборе обойдутся дороже, чем разница в цене между бюджетной и премиальной моделью.

Техническая часть: что делает каток Hamm надёжным

Ключевое отличие катков Hamm от конкурентов — интеграция гидравлической системы с электронным управлением. Вибронасосы Bosch Rexroth A4VG работают при давлении до 350 бар, а система SmartControl автоматически подстраивает частоту и амплитуду вибрации под тип грунта. Это снижает перегрузку узлов на 20–30% по сравнению с аналогами. Двигатели Deutz TCD 2015 L06 и TCD 3.6 L6 соответствуют нормам Stage V, имеют турбонаддув и систему рециркуляции отработавших газов (EGR), что гарантирует стабильную работу при любых погодных условиях.

Барабаны катков Hamm изготавливаются из закалённой стали 42CrMo4 с твердостью 45–50 HRC. Толщина стенки — 18 мм для моделей до 12 тонн и 22 мм для тяжёлых (HD 160 и выше). Это предотвращает деформацию при работе на щебне с фракцией до 40 мм. Поверхность барабана покрыта антипригарным слоем на основе нитрида хрома, который снижает прилипание асфальта на 80% по сравнению с обычной сталью.

Гидравлическая система катков Hamm — это не просто насосы и трубки. Она включает в себя два независимых контура: один для привода, другой — для вибрации. Это позволяет работать с вибрацией на холостом ходу, не нагружая двигатель. Система фильтрации масла имеет три ступени: грубая, тонкая и магнитная. Магнитный фильтр ловит металлическую стружку от износа шестерён, что продлевает жизнь гидронасоса на 15–20%.

Обратите внимание: Катки Hamm не требуют предварительного прогрева в мороз до -20°C. Это достигается за счёт подогрева гидравлического масла через систему охлаждения двигателя. При температуре ниже -30°C рекомендуется использовать масло с вязкостью ISO VG 32, а не стандартное VG 46.

Модельный ряд: сравнение по типам и параметрам

Линейка Hamm разделена на три основные группы: вибрационные (HD), двухбарабанные (DD) и тяжёлые (HD 160 и выше). Каждая группа имеет подсерии с гидростатическим (H) и гидромеханическим (M) приводом. Ниже приведены ключевые модели с техническими характеристиками.

Модель	Тип	Рабочая масса, т	Частота вибрации, Гц	Амплитуда, мм	Двигатель	Расход топлива, л/ч
Hamm HD 90 M	Вибрационный, гидромеханический	9.0	45–65	0.6–1.0	Deutz TCD 2015 L04	4.8
Hamm HD 100 H	Вибрационный, гидростатический	10.0	55–70	0.7–1.0	Deutz TCD 2015 L06	5.2
Hamm HD 120 H	Вибрационный, гидростатический	12.0	60–75	0.8–1.2	Deutz TCD 3.6 L6	6.1
Hamm DD 100 H	Двухбарабанный, гидростатический	10.0	50–65	0.6–0.9	Deutz TCD 2015 L06	5.4
Hamm DD 150 H	Двухбарабанный, гидростатический	15.0	55–70	0.8–1.1	Deutz TCD 3.6 L6	7.3

Вибрационные катки (HD) — это универсальные машины для уплотнения асфальта, песка, гравия. Двухбарабанные (DD) — оптимальны для тонких слоёв асфальта (до 5 см), где важна равномерность и отсутствие следов от колёс. Гидростатический привод позволяет управлять скоростью с точностью до 0.1 км/ч, что критично для финишного уплотнения.

«Каток Hamm — это не машина, а инструмент. Если вы работаете на асфальте — выбирайте гидростатику. Если на грунте и с перерывами — гидромеханика. Всё остальное — маркетинг.» — Виктор К., мастер по ремонту дорожной техники, 18 лет в сфере.

Выбор катка Hamm: что учитывать перед покупкой

Первый критерий — тип работ. Для городских улиц с асфальтом и небольшими площадями (до 500 м² в день) подойдёт Hamm HD 100 H. Он компактный, манёвренный, с системой EcoPower, снижающей расход топлива на 15% за счёт автоматического отключения вибрации на холостом ходу. Для крупных объектов — трасс, аэродромов, парковок — нужен Hamm HD 120 H или DD 150 H с массой 12–15 тонн и вибрацией 70 Гц.

Второй критерий — условия эксплуатации. Если вы работаете в условиях севера, где температура опускается ниже -30°C, выбирайте модели с турбированным двигателем Deutz TCD 3.6 L6, подогревом масла и кабиной с климат-контролем. Стандартные двигатели без подогрева не запускаются при -25°C и могут выйти из строя при попытке пуска в мороз.

Третий критерий — бюджет. Каток Hamm HD 90 M (гидромеханический) стоит от 7.2 млн рублей, а Hamm HD 120 H — от 12.5 млн. Разница в 5.3 млн рублей окупается за 2–3 года за счёт снижения расхода топлива (на 1.2 л/ч), уменьшения износа трансмиссии и повышения производительности на 25%. Гидромеханика требует больше внимания к сцеплению — оно изнашивается за 1500–2000 моточасов.

Четвёртый критерий — сервис. В России есть официальные сервисные центры Hamm в Москве, Екатеринбурге, Новосибирске и Краснодаре. Запчасти поступают в течение 3–5 дней. Замена вибронасоса Bosch Rexroth стоит 420 000 рублей, а подшипников барабана — 85 000 рублей. Не покупайте технику без гарантии на гидравлику — это 2 года или 2000 моточасов.

Обратите внимание: Катки Hamm с гидростатическим приводом не имеют сцепления. Это исключает риски «сжигания» сцепления при переключении скорости. Если вы работаете с новичками — выбирайте гидростатику. Это сократит простои на 30% за счёт снижения ошибок оператора.

Типичные проблемы и как их избежать

Самая частая поломка — отказ вибронасоса. Происходит из-за использования некачественного масла или превышения интервала замены. Вибронасос Bosch Rexroth A4VG требует масла с чистотой ISO 18/16/13. При загрязнении на 2 уровня выше — наработка до отказа падает с 3000 до 800 моточасов. Проверяйте фильтры каждые 250 часов.

Вторая проблема — трещины на барабанах. Возникают, если каток работает на щебне с фракцией более 40 мм или при температуре ниже -30°C без антифриза. У катков Hamm с усиленными барабанами (HD 160 и DD 200) толщина стенки 22 мм, и они выдерживают нагрузку до 1000 циклов на 1 м² без трещин.

Третья проблема — утечки в гидросистеме. Чаще всего возникают в местах соединения трубок с гидрораспределителем. Решение — регулярная проверка затяжки фитингов и замена резиновых уплотнений каждые 1000 моточасов. Используйте только оригинальные уплотнения Hamm — китайские аналоги разрушаются за 200–300 часов.

Четвёртая проблема — перегрев двигателя. Происходит при длительной работе на низкой скорости с включённой вибрацией. Двигатель Deutz TCD 3.6 L6 имеет термостат, который открывается при 88°C. Если температура превышает 95°C — проверьте радиатор и чистоту охлаждающих пластин. Забитый радиатор снижает КПД на 18%.

Стоимость и экономика эксплуатации

Цены на новые катки Hamm в России (2024 год):

Модель	Тип привода	Цена, млн руб.	Срок службы, моточасы	Средний годовой ТО, руб.	Стоимость капитального ремонта, руб.
Hamm HD 90 M	Гидромеханический	7.2	8 000–10 000	380 000	1 200 000
Hamm HD 100 H	Гидростатический	9.8	10 000–12 000	450 000	1 500 000
Hamm HD 120 H	Гидростатический	12.5	10 000–12 000	520 000	1 800 000
Hamm DD 150 H	Гидростатический	16.7	10 000–12 000	610 000	2 200 000
Hamm HD 160 H	Гидростатический	19.2	10 000–12 000	700 000	2 800 000

Стоимость ТО включает замену масла, фильтров, проверку гидросистемы, смазку подшипников и диагностику вибрации. Капитальный ремонт — это замена вибронасоса, гидрораспределителя, барабанов и двигателя. В среднем, за срок службы катка проводят 3–4 капитальных ремонта.

Окупаемость инвестиций зависит от интенсивности. При работе 10 часов в день, 5 дней в неделю, на одном катке Hamm HD 120 H можно зарабатывать 2.5–3.5 млн рублей в месяц. Себестоимость уплотнения одного квадратного метра асфальта — 8–12 рублей, включая топливо и ТО. Это в 2 раза ниже, чем у техники с гидромеханическим приводом, из-за меньшего износа.

Обратите внимание: Не покупайте катки Hamm с пробегом более 6000 моточасов без полной диагностики гидравлики. Вибронасосы и гидрораспределители — это «часы смерти» машины. После 7000 моточасов их ресурс исчерпан. Лучше взять новую модель с гарантией, чем переплачивать за «бюджетный» каток с неизвестной историей.

Часто задаваемые вопросы

Какой каток Hamm лучше выбрать для уплотнения асфальтобетона на городских улицах?

Для уплотнения асфальтобетона на городских улицах оптимально подойдут вибрационные катки серии Hamm HD 100 или Hamm DD 100. Их рабочая масса 8–10 тонн, частота вибрации 60–70 Гц, а амплитуда 0.7–1.0 мм обеспечивают плотность до 98% без повреждения поверхности. Эти модели компактны, манёвренны и совместимы с системой EcoPower для снижения расхода топлива на 15%.

Чем отличаются катки Hamm с гидростатическим приводом от гидромеханических?

Гидростатический привод (например, в Hamm HD 120 и Hamm DD 150) обеспечивает плавное бесступенчатое управление скоростью и реверсом без переключения передач. Это снижает износ трансмиссии и позволяет точно дозировать усилие при уплотнении. Гидромеханические модели (например, Hamm HD 90) используют механическую коробку передач — они дешевле, но требуют более аккуратной эксплуатации и чаще нуждаются в замене сцепления.

Как часто нужно менять масло в гидравлической системе катка Hamm?

Масло в гидравлической системе катков Hamm следует менять каждые 1000–1200 моточасов, независимо от интенсивности работы. Используйте только оригинальное масло Hamm HDS 46 или аналоги с классом вязкости ISO VG 46. Превышение интервала приводит к заклиниванию гидронасосов — ремонт обходится от 80 000 рублей. Датчик давления в системе должен показывать 180–220 бар при нагрузке.

Почему каток Hamm может не вибрировать, хотя двигатель работает нормально?

Отсутствие вибрации при работающем двигателе чаще всего вызвано отказом вибронасоса (например, Bosch Rexroth A4VG) или заклиниванием виброплатформы из-за скопления асфальтовой крошки. Проверьте давление в гидросистеме вибрации — оно должно быть 160–180 бар. Также осмотрите сальники и штоки, они часто выходят из строя после 3000 моточасов без замены. Не пытайтесь включить вибрацию на сухом грунте — это разрушает подшипники.

Какие катки Hamm подходят для уплотнения грунта в условиях севера с низкими температурами?

Для работы в условиях севера с температурами до -35°C рекомендуется Hamm HD 140 или Hamm DD 200 с усилением гидравлической системы и антифризом типа G13. У них установлены турбированные двигатели Deutz TCD 2015 L06 с подогревом масла и кабиной с климат-контролем. Уплотнительные барабаны выполнены из термостойкой стали, не ломающейся при низких температурах. Без этих модификаций стандартные модели не работают ниже -20°C.

Сколько стоит новый каток Hamm HD 120 и какова его ожидаемая служебная жизнь?

Новый каток Hamm HD 120 с гидростатическим приводом и вибрацией стоит от 12.5 млн рублей в России. Средний срок службы — 10 000–12 000 моточасов при регулярном ТО. При интенсивной эксплуатации (10–12 часов в день) это составляет 4–6 лет. Основные узлы — вибронасос, гидрораспределитель и барабаны — проходят 7–8 ремонтов за срок службы, что включает в себя замену подшипников и уплотнений.

Можно ли использовать каток Hamm для уплотнения гравия или щебня, или только для асфальта?

Катки Hamm предназначены как для асфальтобетона, так и для уплотнения гравия, щебня и песчаных смесей. Для сыпучих материалов лучше использовать модели с низкой амплитудой вибрации (0.5–0.7 мм) и частотой 40–55 Гц — например, Hamm HD 90. Высокая амплитуда (более 1.2 мм) может разрушить структуру щебня. Уплотнение гравия требует влажности 6–8%, иначе эффективность падает на 30–40%.
