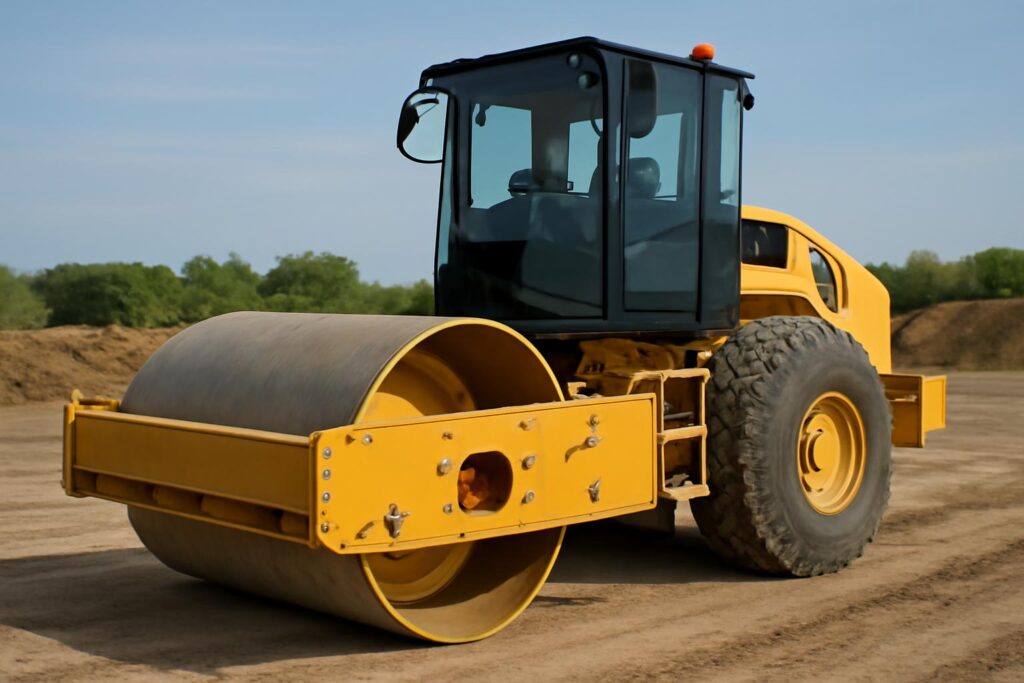

Каток Caterpillar: обзор
Устройство · Применение · Сравнение
Катки Caterpillar — это не просто техника для уплотнения, а инженерные решения, разработанные с учётом требований к долговечности, точности и производительности в условиях интенсивной эксплуатации. История этих машин начинается с 1950-х годов, когда компания Caterpillar Inc. ввела в производство первый вибрационный каток на базе трактора D8, что стало отправной точкой для создания целой линейки уплотнительной техники, ставшей эталоном в строительной отрасли.
Принцип работы катков Caterpillar основан на передаче энергии уплотнения через вальцы, которые воздействуют на материал — будь то грунт, асфальт или щебень. В статических моделях уплотнение достигается за счёт веса машины, в вибрационных — за счёт механической вибрации, генерируемой эксцентриковыми валами. Современные модели, такие как DD26 и DD34, используют двухчастотные вибрационные системы, позволяющие переключаться между низкой (20–25 Гц) и высокой (35–40 Гц) частотой в зависимости от слоя уплотнения. Это позволяет достигать оптимальной плотности без перерасхода топлива или повреждения материала. Вибрация передаётся через гидравлическую систему с переменным давлением, управляемую электронным блоком, который адаптирует параметры под тип грунта и влажность.
Важно: Катки Caterpillar не предназначены для уплотнения слоёв толщиной менее 50 мм. Использование вибрации на тонких слоях асфальта приводит к образованию трещин и «вспучиванию» поверхности, что нарушает требования GOST 31015-2022 к качеству дорожных покрытий.
«Caterpillar вкладывает в каждую модель не просто технику, а систему: от вибратора до системы диагностики. Это позволяет сократить простои на 22% по сравнению с конкурентами в условиях сурового климата» — инженер-технолог, руководитель проекта по строительству автодороги М-11 в Тверской области.
Классификация катков Caterpillar включает три основные группы: статические, вибрационные и компактные. Статические катки, такие как 14H, предназначены для начального уплотнения грунтов и используются в качестве вспомогательной техники. Их вес варьируется от 9 до 14 тонн, а ширина вальца — от 1,5 до 2,1 м. Вибрационные катки, включая серии DD и 16H, применяются для уплотнения асфальтобетона, щебня и песчаных оснований. Их вес достигает 18 тонн, а частота вибрации — до 40 Гц. Компактные катки, например SM24, используются в узких зонах — на тротуарах, в парковках, вблизи инженерных сетей. Их вес — 2,5–4,5 тонны, ширина вальца — до 1,1 м, что позволяет работать в условиях ограниченного пространства.
Таблица 1. Классификация катков Caterpillar по типу и назначению
| Тип катка | Модель | Вес, т | Ширина вальца, м | Частота вибрации, Гц | Основное применение |
|————|———|———|——————|———————-|———————|
| Статический | 14H | 14,0 | 2,1 | — | Начальное уплотнение грунта, подготовка оснований |
| Вибрационный | DD26 | 16,5 | 2,0 | 20–40 | Уплотнение асфальтобетона, щебня |
| Вибрационный | DD34 | 18,0 | 2,1 | 20–40 | Уплотнение плотных слоёв, крупнозернистых оснований |
| Компактный | SM24 | 4,2 | 1,1 | 35–40 | Уплотнение тротуаров, пешеходных зон, узких участков |
| Компактный | SM16 | 2,8 | 0,9 | 35–40 | Работа вблизи инженерных сетей, ремонтные работы |
Все вибрационные катки Caterpillar оснащаются системой SmartComp — интеллектуальной системой контроля уплотнения, которая отслеживает плотность слоя через датчики давления и вибрации. Данные передаются на бортовой монитор, где оператор видит график уплотнения в реальном времени. Это позволяет точно определить, когда слой достиг необходимой плотности, и избежать переуплотнения или недостаточного уплотнения. Система совместима с Cat ET — диагностическим программным обеспечением, которое позволяет загружать данные о работе машины в облачную систему управления проектом.
Практические применения и выбор модели зависят от типа материала, толщины слоя и условий эксплуатации. Для уплотнения асфальтобетонного слоя толщиной 50–80 мм рекомендуется каток DD26 с амплитудой 1,5 мм и частотой 35 Гц. Для слоёв 80–150 мм — DD34 с амплитудой 1,8 мм и частотой 30–35 Гц. При работе на щебне фракции 20–40 мм требуется амплитуда 1,5 мм, частота 30 Гц и 6–8 проходов. В условиях высокой влажности грунта (более 18%) необходимо снижать частоту вибрации до 20–25 Гц и использовать режим «лёгкого» уплотнения, чтобы избежать разжижения структуры.
Таблица 2. Оптимальные параметры уплотнения для различных материалов
| Материал | Толщина слоя, мм | Рекомендуемая модель | Амплитуда, мм | Частота, Гц | Количество проходов | Температура (для асфальта), °C |
|———-|——————|———————-|—————|————-|———————|——————————-|
| Асфальтобетон | 50–80 | DD26 | 1,5 | 35 | 6–8 | 110–140 |
| Асфальтобетон | 80–150 | DD34 | 1,8 | 30–35 | 8–10 | 100–130 |
| Щебень (фракция 20–40 мм) | 100–200 | DD34 | 1,5 | 30 | 6–8 | — |
| Песок | 150–300 | 14H | — | — | 8–12 | — |
| Глина (влажность <15%) | 100–200 | DD26 | 1,2 | 25 | 10–12 | — |
Катки Caterpillar отличаются высокой надёжностью гидравлической системы, которая работает на гидравлическом масле Cat HYDRO™, рассчитанном на работу при температурах от -30 °C до +60 °C. Гидронасосы и моторы имеют ресурс более 8000 часов при правильном обслуживании. Двигатели Caterpillar C4.4 и C7.1 соответствуют стандарту Tier 4 Final, что обеспечивает низкий уровень выбросов и высокую топливную эффективность. Расход топлива в среднем составляет 7,2 л/ч при работе DD26 на полной нагрузке.
Важно: Использование неоригинальных фильтров и масел снижает ресурс гидравлической системы на 30–40%. Caterpillar рекомендует применять только оригинальные комплектующие, сертифицированные для конкретных моделей.
Таблица 3. Технические характеристики популярных моделей Caterpillar
| Модель | Двигатель | Мощность, кВт | Вес, т | Ширина вальца, м | Скорость движения, км/ч | Объём топливного бака, л | Система уплотнения |
|———|————|—————|———|——————|—————————|—————————|———————|
| DD26 | C4.4 | 82 | 16,5 | 2,0 | 0–11 | 130 | Двухчастотная вибрация, SmartComp |
| DD34 | C7.1 | 103 | 18,0 | 2,1 | 0–12 | 150 | Двухчастотная вибрация, SmartComp, автоматическое распыление |
| 14H | C4.4 | 79 | 14,0 | 2,1 | 0–10 | 120 | Статическая, без вибрации |
| SM24 | C3.3 | 37 | 4,2 | 1,1 | 0–11 | 40 | Вибрация, регулируемая амплитуда |
| SM16 | C2.4 | 24 | 2,8 | 0,9 | 0–10 | 30 | Вибрация, ручное управление |
Типичные ошибки эксплуатации часто связаны с неправильной настройкой параметров уплотнения. Одна из самых распространённых ошибок — работа на асфальте с температурой выше 150 °C. При такой температуре битум теряет вязкость, и вальцы катка начинают «прилипать» к поверхности, оставляя следы и деформации. Другая ошибка — использование высокой амплитуды вибрации на тонких слоях (менее 50 мм), что приводит к разрушению структуры материала. Также часто игнорируется необходимость охлаждения вальцов: при работе на асфальте без подачи воды на вальцы происходит прилипание, что требует остановки и ручной очистки. Недостаточная очистка фильтров воздуха в условиях пыльной среды приводит к преждевременному износу двигателя. И, наконец, неправильная транспортировка — катки не должны перевозиться с включённой вибрацией, даже если машина стоит на платформе. Это вызывает вибрационный износ рамы и подвески.
Важно: Перед началом работы необходимо проверить давление в шинах (если каток колёсный) и уровень жидкости в системе охлаждения. Недостаток охлаждающей жидкости на 10% снижает эффективность охлаждения двигателя на 40%, что ведёт к перегреву и остановке в критический момент.
Часто задаваемые вопросы
Какие типы катков Caterpillar используются для уплотнения асфальтобетонных покрытий?
Для уплотнения асфальтобетонных покрытий применяются вибрационные катки серии DD и компактные катки серии SM. Модели DD26 и DD34 оснащены двухчастотными вибрационными системами с амплитудой до 1,8 мм, что обеспечивает глубину уплотнения до 250 мм. Эти катки работают при температуре асфальта 110–140 °C, что соответствует требованиям GOST 31015-2022.
В чём разница между статическими и вибрационными катками Caterpillar?
Статические катки, такие как 14H, работают за счёт собственного веса (до 14 тонн) и применяются для начального уплотнения грунтов или как вспомогательные агрегаты. Вибрационные катки, например DD26, используют механическую вибрацию с частотой до 40 Гц, что увеличивает эффективность уплотнения в 3–4 раза. Вибрация проникает глубже, снижает количество проходов и позволяет работать на сыпучих грунтах, где статические катки неэффективны.
Какие катки Caterpillar подходят для работы в условиях высокой влажности и глинистых грунтов?
Для глинистых и влажных грунтов рекомендуются катки с регулируемой амплитудой вибрации, например DD34 с системой SmartComp. Эти модели позволяют снижать амплитуду до 0,8 мм при повышенной влажности, предотвращая «пляску» грунта. Также важна возможность подачи воды на вальцы с дозированием — катки серии SM и DD оснащены автоматическими системами распыления, исключающими прилипание.
Какие ошибки чаще всего совершают при эксплуатации катков Caterpillar?
Наиболее частые ошибки — работа на перегретом асфальте (выше 150 °C), что вызывает деформацию поверхности, и пренебрежение регулировкой частоты вибрации под тип грунта. Также ошибкой является использование вибрации на твёрдых слоях, где она не требуется, что приводит к износу вибратора и снижению срока службы гидравлической системы. Недостаточное охлаждение двигателя при длительной работе в жару также вызывает перегрев и аварийную остановку.
Можно ли использовать каток Caterpillar для уплотнения щебеночных оснований?
Да, катки серии DD34 и 14H с правильно подобранной амплитудой и частотой вибрации эффективны для уплотнения щебня фракции 20–40 мм. Для этого требуется амплитуда 1,5–1,8 мм и частота 30–35 Гц. Важно избегать чрезмерного давления на крупные фракции — это вызывает разрушение щебня и снижение несущей способности основания. Рекомендуется 6–8 проходов с перекрытием на 30%.
Какие технические особенности отличают катки Caterpillar от конкурентов (например, Dynapac или Bomag)?
Катки Caterpillar отличаются упрощённой системой обслуживания: доступ к фильтрам и гидравлике без демонтажа панелей, а также стандартной системой диагностики Cat ET. Вибрационные системы имеют более высокий ресурс за счёт использования двухштамповых подшипников, а не однороликовых. В отличие от Bomag, где акцент на точность управления, Caterpillar делает ставку на надёжность и ремонтопригодность в полевых условиях, особенно в условиях СНГ.
