Технология холодного ресайклинга дорог
Разбор · Таблица · FAQ
Коротко о главном
Холодный ресайклинг дорог — это технология восстановления асфальтобетонного покрытия без нагрева, при которой старый асфальт измельчается, смешивается с добавками и уплотняется в единое целое. Впервые метод был применён в Германии в 1975 году, когда компании Wirtgen и Bonna разработали первые мобильные ресайклинг-комбайны. С тех пор технология стала стандартом для ремонта городских улиц, региональных трасс и аэродромных полос, сокращая затраты на 30–50% по сравнению с полной заменой.
Ключевой момент: Холодный ресайклинг не заменяет асфальт — он перерабатывает его на месте, превращая разрушенное покрытие в новое основание с улучшенными характеристиками.
Принцип работы и физика процесса
Процесс начинается с измельчения старого асфальтобетонного слоя специальным ротором, который поднимает материал с глубины до 20 см. В процессе измельчения в смесь впрыскиваются связующие: битумная эмульсия, цемент или пена. Эти компоненты активируются за счёт механического перемешивания и влаги, содержащейся в асфальтной крошке. В результате происходит эмульгирование битума, гидратация цемента и формирование новой структуры с высокой адгезией между частицами.
Важно, что температура материала не поднимается выше 40–50 °C — это отличает метод от горячего ресайклинга, где требуется нагрев до 150 °C. Отсутствие тепла снижает выбросы CO₂ на 65% и позволяет работать при температуре от +5 °C. Это особенно ценно в весенний и осенний периоды, когда традиционные технологии невозможны.
После смешивания материал уплотняется катками массой 12–25 тонн. Оптимальная плотность достигается при 94–97% от максимальной теоретической плотности. Только после этого укладывается верхний слой — 3–5 см нового асфальтобетона. Всё это происходит в одном цикле, без вывоза старого материала и привоза нового.
«Холодный ресайклинг — это не ремонт, а реконструкция. Вы не заклеиваете трещину — вы создаёте новое основание, которое работает как монолит» — инженер-технолог ООО «ДорСтройТех».
Классификация технологий холодного ресайклинга
Существует три основных типа холодного ресайклинга, отличающихся типом связующего и областью применения.
1. Эмульсионный ресайклинг
Использует битумные эмульсии (BSB-50, BSB-70, BSB-100) — это вода с диспергированным битумом. Эмульсия разрушается при контакте с минеральными частицами, и битум оседает на них, образуя прочную плёнку. Применяется на дорогах с низкой интенсивностью движения (до 5000 авт/сутки). Преимущество — низкая стоимость и возможность работы при +5 °C. Недостаток — низкая водостойкость при высокой влажности.
2. Цементный ресайклинг
Добавляется портландцемент марки М400–М500 в количестве 1,5–3,5% от массы асфальта. Цемент гидратируется, образуя цементный камень, который связывает частицы асфальтной крошки. Технология подходит для дорог с интенсивностью более 10 000 авт/сутки и участков с повышенной влажностью. Прочность на сжатие достигает 4–6 МПа через 28 дней. Минус — требует более длительного времени набора прочности (до 7 дней до укладки верхнего слоя).
3. Пенная технология
Битум подаётся под давлением в камеру, где встречается с водой, превращаясь в пену с размером пузырьков 0,1–0,5 мм. Пена равномерно распределяется по крошке, обеспечивая высокую адгезию. Технология позволяет снизить дозировку битума на 30–40% по сравнению с эмульсией. Применяется на магистралях и аэродромах. Преимущество — высокая устойчивость к деформациям и низкая температурная чувствительность. Требует дорогостоящего оборудования (например, Wirtgen W 2000 с пенной системой).
Сравнение технологий: таблица характеристик
| Параметр | Эмульсионный | Цементный | Пенный | Горячий ресайклинг |
|---|---|---|---|---|
| Температурный диапазон | +5…+30 °C | +8…+30 °C | +5…+35 °C | +15…+40 °C |
| Глубина обработки, см | 8–15 | 10–20 | 10–20 | 5–15 |
| Дозировка связующего | 2,5–4,5% | 1,5–3,5% цемента | 0,8–1,5% битума | 3,5–6% |
| Прочность на сжатие (28 дней), МПа | 2,0–3,0 | 4,0–6,0 | 3,5–5,5 | 3,0–4,5 |
| Срок набора прочности | 2–5 дней | 5–7 дней | 3–5 дней | 1–2 дня |
| Стоимость за м², руб. | 450–650 | 550–750 | 700–850 | 900–1200 |
| Экологичность (CO₂ на 1 м²) | 1,8 кг | 2,1 кг | 1,5 кг | 4,2 кг |
Пошаговое руководство: как выполнить холодный ресайклинг
1. Оценка состояния покрытия. Проведите визуальный осмотр и определите глубину повреждений. Используйте ямочный метод: выкопайте 3–5 ямок размером 30×30 см. Если разрушение достигает 50% глубины слоя — ресайклинг подходит. Если основание просело или имеет водонасыщенность >20% — требуется замена.
2. Подготовка материалов. Определите тип связующего на основе интенсивности движения и климата. Для улиц с 2000–8000 авт/сутки — эмульсия. Для трасс с 15 000+ авт/сутки — пена или цемент. Закажите эмульсию с содержанием битума 50–70%, цемент М500 с низким содержанием гипса.
3. Подготовка техники. Убедитесь, что ресайклинг-комбайн имеет калиброванные дозаторы, датчики влажности и систему контроля перемешивания. Проверьте износ роторных ножей — при износе более 30% производительность падает на 15–20%. Используйте технику с системой GPS-наведения для равномерного прохода.
4. Проведение работ. Разметьте участок. Запустите комбайн с минимальной скоростью 3–5 м/мин. Контролируйте влажность смеси — она должна быть в пределах 4–6%. После обработки сразу уплотните катком массой 18–22 тонн в 3–4 прохода. Не допускайте перегрева материала — температура не должна превышать 50 °C.
5. Укладка верхнего слоя. Через 24–48 часов после уплотнения уложите 3–5 см нового асфальтобетона марки А-13 или А-11. Не укладывайте раньше — это приведёт к разрушению основания. Закройте участок от движения на 2–3 дня. Температура при укладке верхнего слоя должна быть не ниже +10 °C.
Важно: Проверяйте плотность уплотнения с помощью ядерного или радиоизотопного плотномера. Плотность ниже 94% — гарантия разрушения в течение года.
Типичные ошибки и как их избежать
Ошибки в холодном ресайклинге приводят к быстрому разрушению покрытия. Самая частая — недо-дозировка связующего. Если эмульсии добавлено 2% вместо 3%, прочность падает на 25%. Следите за показаниями дозаторов в реальном времени — используйте машины с автоматической коррекцией по весу.
Вторая ошибка — работа при температуре ниже +5 °C. Эмульсия не разрушается, цемент не гидратируется. Даже при +3 °C срок набора прочности увеличивается вдвое. Всегда проверяйте прогноз погоды на 72 часа до и после работ.
Третья — нарушение интервала между ресайклингом и укладкой верхнего слоя. Если прошло больше 72 часов, поверхность высыхает, и адгезия с новым слоем снижается на 40%. Укладывайте верхний слой в течение 48 часов.
Четвёртая — использование асфальтной крошки с глинистыми частицами >15%. Глина впитывает воду, разрушает структуру. Проведите лабораторный анализ на содержание глины — если выше 12%, добавьте цемент или используйте пенную технологию.
Ключевой момент: Не экономьте на дозировке связующего. 0,5% лишнего битума в пенной технологии — это 15–20% прочности, а не 5%.
Выбор оборудования: что брать в аренду

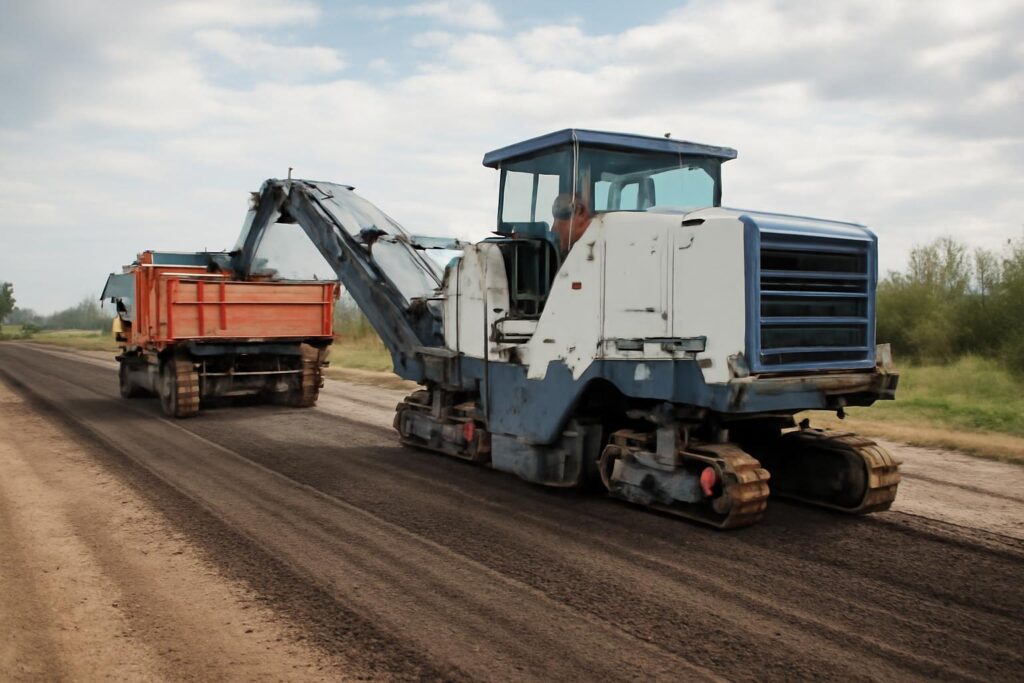

Для городских улиц подойдут компактные машины: Wirtgen W 200 (ширина 2,5 м, глубина 18 см, мощность 210 л.с.) или Volvo BM 980 (ширина 2,2 м, глубина 20 см). Для трасс — Wirtgen W 210 (3,5 м), Caterpillar 434 (4,5 м), или KMA 4000 (4,2 м). Все модели поддерживают дозирование эмульсии, цемента и пены.
Обязательно проверяйте наличие системы обратной связи: датчики влажности, веса, температуры. Без них невозможно добиться стабильного качества. Убедитесь, что ротор имеет 24–32 ножа с твердосплавными напайками — износ ножей снижает эффективность измельчения на 30%.
Важно: Не берите технику без технического паспорта и калибровки дозаторов. Машины с «самодельной» системой дозирования дают отклонение до 20% — это приводит к полному отказу покрытия.
Сравнение стоимости и эффективности
| Метод | Стоимость за м², руб. | Срок службы, лет | Энергопотребление, кВт·ч/м² | Выбросы CO₂, кг/м² | Время восстановления |
|---|---|---|---|---|---|
| Холодный ресайклинг (эмульсия) | 450–650 | 5–8 | 1,2 | 1,8 | 2–3 дня |
| Холодный ресайклинг (пена) | 700–850 | 8–12 | 1,0 | 1,5 | 3–4 дня |
| Горячий ресайклинг | 900–1200 | 6–9 | 3,5 | 4,2 | 1–2 дня |
| Полная замена | 1200–2000 | 10–15 | 5,8 | 6,5 | 7–10 дней |
| Теплый ресайклинг (с подогревом) | 800–1100 | 7–10 | 2,8 | 3,1 | 3–5 дней |
Часто задаваемые вопросы
FAQ
Что такое холодный ресайклинг дорог и чем он отличается от горячего?
Холодный ресайклинг — это восстановление дорожного покрытия без нагрева старого асфальта. В отличие от горячего, где материал разогревают до 120–180 °C, холодный метод использует эмульсии и пены на основе цемента или битума, которые активируются при температуре окружающей среды. Это снижает энергопотребление на 60–70% и позволяет работать при температурах от +5 °C. Горячий ресайклинг требует сложных установок и больше времени на подготовку.
Какие машины используются для холодного ресайклинга и как выбрать подходящую?
Основные машины — это централизованные ресайклинг-комбайны, такие как Wirtgen W 200, Volvo BM 980 или Caterpillar 434. Выбор зависит от ширины полосы (от 2,2 до 4,5 м), глубины обработки (до 20 см) и типа связующего. Для городских улиц подойдут компактные модели с шириной 2,5 м, для трасс — агрегаты с шириной 3,5–4,5 м и мощностью двигателя от 250 л.с. Важно учитывать наличие системы точного дозирования и контроля влажности.
Какие материалы добавляют в холодный ресайклинг и как их дозировать?
В качестве связующих используются битумные эмульсии (например, BSB-50, BSB-70), цемент (марки М400–М500), пены и добавки типа SBS. Дозировка: эмульсия — 2,5–4,5% от массы асфальта, цемент — 1,5–3,5%, пена — 0,5–1,2%. Точность дозирования критична: отклонение на 0,5% снижает прочность на 15–20%. Современные машины имеют встроенные весы и системы с обратной связью, позволяющие корректировать дозу в реальном времени.
Какова глубина обработки при холодном ресайклинге и как она влияет на срок службы?
Стандартная глубина обработки — от 8 до 20 см. Для мест с высокой нагрузкой (перекрёстки, остановки) рекомендуется 15–20 см, для второстепенных дорог — 8–12 см. Увеличение глубины на 5 см повышает несущую способность на 25–30% и продлевает срок службы на 5–7 лет. При глубине менее 8 см восстановление будет поверхностным, и трещины появятся через 1–2 года.
Какие ошибки чаще всего допускают при холодном ресайклинге?
Наиболее частые ошибки: недо- или пере-дозировка связующего, работа при температуре ниже +5 °C, недостаточное уплотнение (плотность ниже 94% от максимума), нарушение интервала между обработкой и укладкой верхнего слоя (более 48 часов). Также ошибкой является использование старого асфальта с высоким содержанием глины (>15%) без предварительной пробы. Эти ошибки приводят к разрушению покрытия в течение 1–3 лет.
Можно ли применять холодный ресайклинг на участках с высокой влажностью грунта?
Да, но только с предварительной подготовкой. При влажности грунта выше 18% требуется добавление цемента (не менее 3%) или геотекстиля для дренирования. Без этого влага разрушает структуру связующего, снижая прочность на 30–40%. Рекомендуется проводить пробные замесы и измерять влажность асфальтной крошки перед работой. В условиях высокой влажности предпочтительнее использовать пенную технологию с добавками типа SBR.
Сколько стоит холодный ресайклинг за квадратный метр и когда он выгоднее замены?
Стоимость холодного ресайклинга — от 450 до 850 рублей за м², в зависимости от региона, глубины и типа связующего. Замена асфальта обходится в 1200–2000 рублей за м². Ресайклинг выгоден при повреждениях до 40% глубины покрытия, отсутствии просадок основания и при наличии техники под рукой. При глубоких повреждениях (>20 см) или нестабильном основании замена остаётся единственным вариантом.
