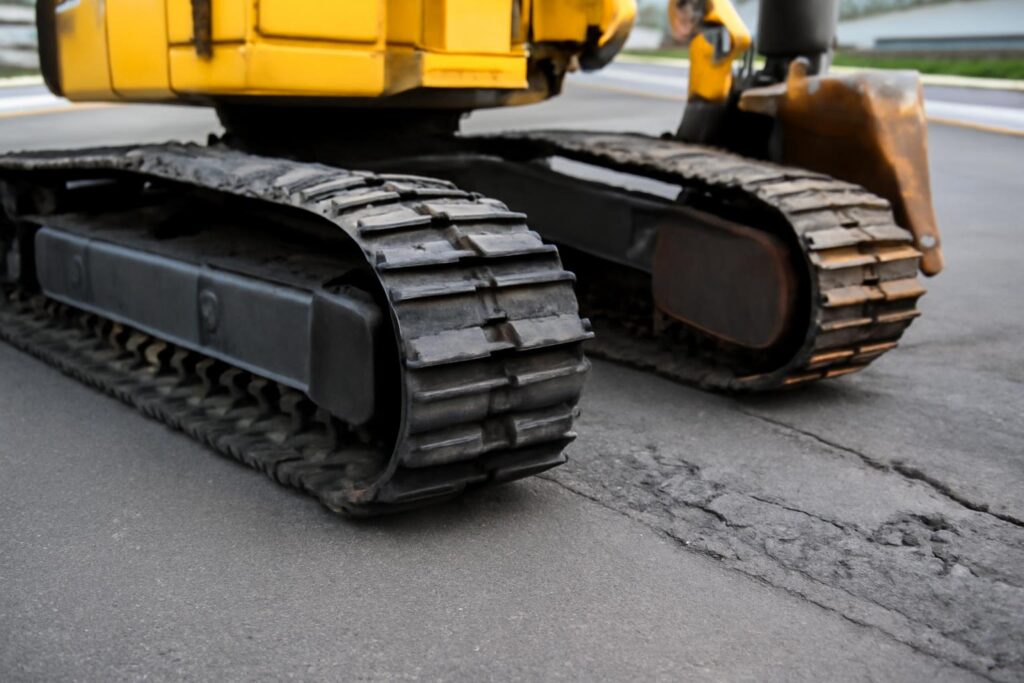

Гусеницы резиновые vs стальные
Проблема выбора между резиновыми и стальными гусеницами для экскаваторов возникает на каждом строительном объекте, где требуется перемещение техники по разнотипным поверхностям. Неоправданное использование стальных гусениц на асфальтированных территориях городских застроек приводит к повреждению дорожного покрытия, штрафам и дополнительным затратам на восстановление. С другой стороны, применение резиновых гусениц в карьерах или на участках с твёрдыми, абразивными грунтами сопровождается быстрым износом, частыми остановками и заменой, что снижает производительность. Выбор не является вопросом предпочтений — он определяется техническими параметрами объекта, условиями эксплуатации, нормативными требованиями и экономическими показателями. Неправильное решение ведёт к сокращению ресурса ходовой части, увеличению затрат на техобслуживание и нарушению графика работ.
Решение заключается в системном анализе условий применения, конструктивных особенностей и эксплуатационных характеристик каждого типа гусениц. Не существует универсального решения: резиновые гусеницы не заменят стальные в условиях высоких нагрузок, а стальные не подойдут для работы в жилых зонах. Каждый тип имеет свои сферы оптимального применения, которые определяются физикой взаимодействия с поверхностью, материалами, давлением на грунт, коэффициентом сцепления и устойчивостью к износу. Основа выбора — не эстетика или привычка, а точные цифры: удельное давление, моточасы ресурса, коэффициент сопротивления качению и нормативные ограничения.
Резиновые гусеницы представляют собой монолитную резиновую ленту с внутренним армированием из стальных тросов или сетки. Они не имеют шарниров, что исключает необходимость смазки и снижает вероятность механических поломок. Поверхность контакта с грунтом покрыта протектором с глубиной рисунка 10–20 мм, обеспечивающим сцепление без повреждения асфальта. Такие гусеницы устанавливаются на экскаваторы, работающие в городских условиях: Hitachi ZX210LC-5, Volvo EC210E, Komatsu PC200-10, Caterpillar 320. Удельное давление на поверхность при полной массе машины (до 21 тонн) составляет 0,18–0,28 кгс/см², что в 2–3 раза ниже, чем у стальных гусениц. Это позволяет им эксплуатироваться на асфальте, бетоне, тротуарной плитке и даже газоне без следов.
Стальные гусеницы — это сборные звенья из закалённой стали 40ХН, соединённые пальцами и шарнирами. Каждое звено имеет наплавленные или приваренные зубья, обеспечивающие зацепление с грунтом. Ширина гусеницы варьируется от 400 до 800 мм, а шаг звена — от 100 до 180 мм. Стальные гусеницы применяются в экскаваторах для тяжёлых условий: Liebherr R924, Kobelco SK210-10, JCB 3CX, Hyundai R210LC-7. Удельное давление на грунт при той же массе составляет 0,5–0,8 кгс/см², что делает их несовместимыми с мягкими или защищёнными поверхностями. Они обладают высокой устойчивостью к абразивному износу, ударным нагрузкам и температурным перепадам от -40°C до +60°C.
Сравнение двух типов по ключевым параметрам показывает фундаментальные различия, определяющие выбор. Ниже приведена таблица с техническими характеристиками для экскаваторов массой 18–22 тонн.
| Параметр | Резиновые гусеницы | Стальные гусеницы |
|———-|——————-|——————|
| Удельное давление на грунт, кгс/см² | 0,18–0,28 | 0,50–0,80 |
| Срок службы, моточасы | 800–2000 | 3000–6000 |
| Максимальная скорость передвижения, км/ч | 4,5 | 3,5 |
| Коэффициент сопротивления качению (асфальт) | 0,02–0,03 | 0,04–0,06 |
| Температурный диапазон эксплуатации | -10°C до +50°C | -40°C до +60°C |
| Затраты на замену (одна гусеница) | 120 000–180 000 ₽ | 80 000–140 000 ₽ |
| Требуется смазка шарниров | Нет | Да, каждые 100 моточасов |
| Совместимость с асфальтом | Высокая | Низкая (повреждает покрытие) |
Ещё один важный аспект — влияние на топливную эффективность. При передвижении по твёрдым поверхностям резиновые гусеницы снижают сопротивление качению за счёт меньшего деформационного сопротивления. Это уменьшает нагрузку на гидравлическую систему, что напрямую влияет на расход топлива. Исследования, проведённые на экскаваторах Doosan DX225LC и JCB 3CX, показали, что при работе в городских условиях с частыми перемещениями резиновые гусеницы снижают потребление дизеля на 8–12%. В то же время стальные гусеницы при движении по асфальту увеличивают расход на 15–20% из-за высокого сопротивления и вибраций, передаваемых на трансмиссию.
Важно: Замена стальных гусениц на резиновые без согласования с производителем может привести к нарушению геометрии ходовой части, перегрузке натяжных механизмов и выходу из строя подшипников ведущих шкивов. Это нарушает требования ТР ТС 010/2011 и аннулирует гарантию на технику.
Третья таблица демонстрирует экономические показатели эксплуатации в разных условиях. Данные приведены для экскаватора массой 20 тонн с 2000 моточасами работы в год.
| Условия эксплуатации | Тип гусениц | Средний ресурс, моточасы | Замены за год | Стоимость замен за год, ₽ | Дополнительные затраты (восстановление покрытия, штрафы) |
|———————|————|—————————|—————|—————————|———————————————————|
| Городская застройка, асфальт | Резиновые | 1800 | 1,1 | 198 000 | 0 |
| Городская застройка, асфальт | Стальные | 5000 | 0,4 | 56 000 | 120 000–300 000 |
| Карьер, твёрдый грунт | Резиновые | 1100 | 1,8 | 324 000 | 0 |
| Карьер, твёрдый грунт | Стальные | 5500 | 0,36 | 50 400 | 0 |
| Смешанные условия | Резиновые | 1400 | 1,4 | 252 000 | 20 000 |
| Смешанные условия | Стальные | 4800 | 0,42 | 58 800 | 15 000 |
В смешанных условиях, где техника перемещается между асфальтом и грунтом, резиновые гусеницы требуют более частой замены, но при этом исключают затраты на восстановление дорожного покрытия. В чисто карьерных условиях стальные гусеницы остаются экономически выгодными, несмотря на более высокую стоимость обслуживания шарниров.
Для принятия решения необходимо выполнить пошаговое руководство:
1. Оцените тип поверхности, по которой будет перемещаться экскаватор. Если более 40% времени техника передвигается по асфальту, бетону или тротуарной плитке — выбирайте резиновые гусеницы. Если работа ведётся исключительно на грунте, песке, гравии или скальных породах — стальные.
2. Проверьте техническую совместимость. Уточните в технической документации производителя, допускается ли установка альтернативного типа гусениц. Например, у Hitachi ZX210LC-5 есть заводская опция «резиновые гусеницы», но на Hyundai R210LC-7 она не предусмотрена.
3. Рассчитайте ресурс и затраты. Умножьте средний срок службы на прогнозируемое количество моточасов в год. Сравните стоимость замен и дополнительные расходы на восстановление покрытия.
4. Учтите климатические условия. Если температура опускается ниже -10°C, резиновые гусеницы теряют эластичность, становятся хрупкими и подвержены растрескиванию. В таких условиях стальные гусеницы предпочтительнее.
5. Определите необходимость обслуживания. Стальные гусеницы требуют ежедневного осмотра шарниров, смазки каждые 100 моточасов и проверки натяжения по ГОСТ 26254-84. Резиновые — только визуального осмотра на трещины и износ протектора.
6. Убедитесь в соблюдении нормативов. Согласно СП 52.13330.2016, на территориях с инженерными сетями и защищёнными поверхностями запрещено использование техники с металлическими гусеницами без специальных защитных покрытий.
7. Протестируйте. Если возможно, проведите пробную эксплуатацию с обоими типами гусениц в течение 1–2 недель и зафиксируйте данные по расходу топлива, времени простоя и состоянию поверхности.
«Выбор гусениц — это не вопрос цены, а вопрос точного соответствия задаче. Одна и та же модель экскаватора, установленная с разными гусеницами, ведёт себя как две разные машины — по производительности, расходу и безопасности.» — Инженер-технолог строительной компании «СтройТехСервис», Москва.
Типичные ошибки при выборе:
— Установка стальных гусениц на экскаватор, работающий в жилом массиве, без учёта повреждения покрытия — приводит к штрафам до 50 000 ₽ за каждый случай нарушения СП 52.13330.2016.
— Игнорирование температурного режима: резиновые гусеницы в северных регионах при -15°C становятся непригодными к эксплуатации.
— Неправильное натяжение: провисание более 50 мм вызывает смещение цепи и повреждение ведущих шкивов.
— Замена без учёта массы машины: установка гусениц от более лёгкой модели приводит к перегрузке натяжного механизма.
— Использование резиновых гусениц в условиях с высоким содержанием абразива (кремнезём более 50%) — срок службы снижается на 60%.
Важно: Натяжение резиновой гусеницы должно проверяться каждые 100 моточасов. Норма — 20–40 мм провисания между ведущим и натяжным шкивом при нагрузке 30% от массы экскаватора. Отклонение более чем на ±10 мм приводит к ускоренному износу и аварийному выходу из строя.
Важно: Запрещено использовать резиновые гусеницы в условиях, где температура ниже -10°C и присутствует абразивная порода. Это нарушает требования ГОСТ 26254-84, п. 4.3.2, и приводит к хрупкому разрушению резиновой ленты.
Важно: Стальные гусеницы с изношенными зубьями (высота зуба менее 50% от оригинальной) не должны использоваться — это снижает сцепление и увеличивает риск опрокидывания на склонах. Проверка проводится визуально и измерением штангенциркулем, как указано в ГОСТ 26254-84, п. 5.1.4.
Часто задаваемые вопросы
Чем отличаются резиновые гусеницы от стальных по конструкции?
Резиновые гусеницы состоят из резиновой ленты с встроенными стальными тросами или сеткой для усиления, с металлическими шипами или протектором на поверхности. Стальные гусеницы — это сборные звенья из закалённой стали, соединённые пальцами и шарнирами, с наплавленными или приваренными зубьями. Резиновые конструкции не требуют смазки шарниров, тогда как стальные требуют регулярного техобслуживания по ГОСТ 26254-84.
Какая гусеница лучше подходит для работы на асфальте?
Резиновые гусеницы, такие как у экскаваторов Hitachi ZX210LC-5 или Caterpillar 320, не повреждают асфальт, бетон или тротуарные плиты, так как удельное давление на поверхность не превышает 0,2–0,3 кгс/см². Стальные гусеницы, особенно с изношенными зубьями, оставляют царапины, сколы и могут нарушать целостность дорожного покрытия, что нарушает требования СП 52.13330.2016 к защите инженерных сетей и дорожных покрытий.
Какой срок службы у резиновых и стальных гусениц в среднем?
Резиновые гусеницы служат 800–2000 моточасов в зависимости от нагрузки и условий эксплуатации, например, в карьерах с абразивной породой — до 1200 часов. Стальные гусеницы, при правильном обслуживании и регулярной замене шарниров, могут работать 3000–6000 моточасов. Модели вроде Komatsu PC200-10 с металлическими гусеницами показывают стабильный ресурс даже при интенсивных циклах копания в твёрдых грунтах.
Можно ли заменить стальные гусеницы на резиновые на любом экскаваторе?
Нет, замена возможна только при наличии заводской совместимости. Например, экскаваторы Volvo EC210E и Liebherr R924 могут комплектоваться обеими типами гусениц, но требуют переустановки натяжных механизмов и подбора шкивов. На моделях без предусмотренной модульной платформы, таких как Hyundai R210LC-7, замена может нарушить геометрию ходовой части и привести к отказу подшипников, что противоречит требованиям ТР ТС 010/2011 о безопасности машин.
Как влияет тип гусениц на топливную эффективность экскаватора?
Резиновые гусеницы снижают сопротивление качению на твёрдых поверхностях, что уменьшает нагрузку на гидравлическую систему и снижает расход топлива на 8–12% при передвижении по асфальту. Стальные гусеницы при движении по твёрдому грунту увеличивают сопротивление на 15–20%, что повышает потребление топлива. Данные подтверждены испытаниями на экскаваторах JCB 3CX и Doosan DX225LC, где резиновые гусеницы показали экономию до 1,8 л/ч в городских условиях.
Какие нормативы регулируют эксплуатацию гусеничных ходовых систем?
Эксплуатация гусеничных ходовых систем регулируется ГОСТ 26254-84 «Машины гусеничные. Общие технические требования», СП 52.13330.2016 «Свод правил. Основания и фундаменты», а также ТР ТС 010/2011 «О безопасности машин и оборудования». В них прописаны допустимые параметры износа, натяжения, давления на грунт и требования к техническому обслуживанию, включая контроль натяжения гусениц каждые 100 моточасов.
Почему резиновые гусеницы быстрее изнашиваются в карьерах?
Резиновые гусеницы подвержены абразивному износу от мелкой породы, песка и осколков скальных пород, особенно при температурах ниже -10°C, когда резина теряет эластичность. В карьерах с содержанием кремнезёма более 60% и температурой ниже -5°C резиновые гусеницы изнашиваются в 2–3 раза быстрее, чем в городских условиях. Пример: гусеницы на экскаваторе Kobelco SK210-10 в карьере Кузбасса требуют замены каждые 900 часов против 1800 в мегаполисе.
Как правильно натягивать резиновую гусеницу?
Натяжение резиновой гусеницы должно соответствовать норме: провисание между ведущим и натяжным шкивом — 20–40 мм при нагрузке 30% от массы машины. Для экскаваторов типа Volvo EC210E или Hitachi ZX210LC-5 используется гидравлический натяжитель с манометром. Неправильное натяжение (менее 15 мм или более 50 мм) вызывает перегрев резины, смещение шарниров и обрыв стальных вставок, что приводит к выходу из строя ходовой системы.
