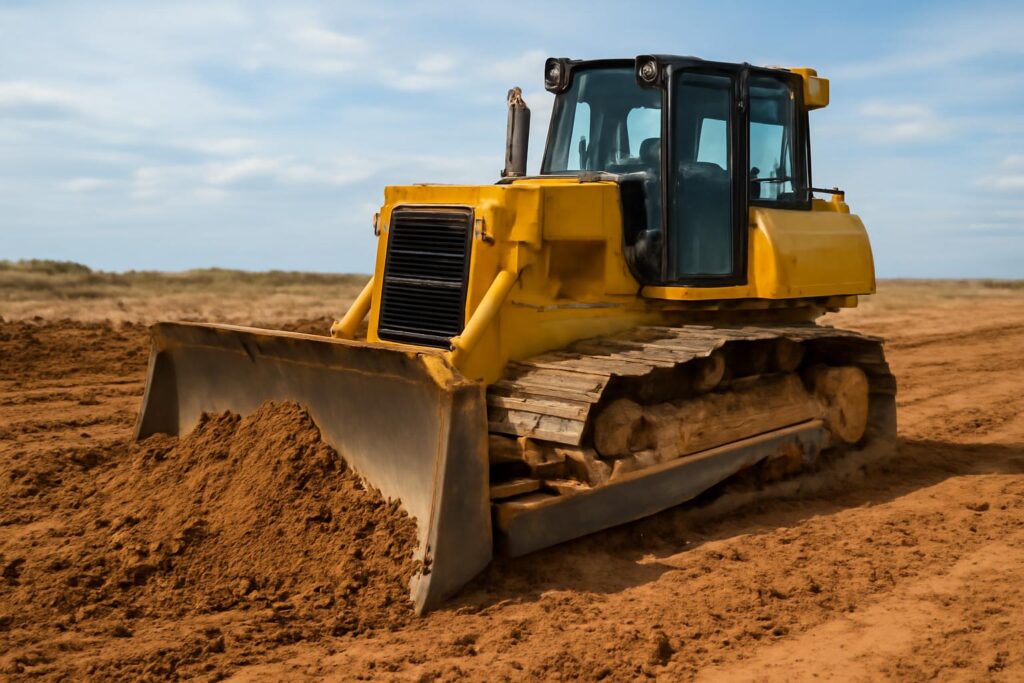

Гусеничный бульдозер: устройство и принцип работы
Устройство · Применение · Сравнение
Выбор между гусеничным и колесным бульдозером — не вопрос предпочтений, а вопрос условий эксплуатации. Гусеничный бульдозер, несмотря на более низкую скорость передвижения, обеспечивает стабильное сцепление, равномерное распределение веса и высокую тяговую силу. Колесная версия, например, Cat 953K, развивает до 45 км/ч, но не может работать на склонах выше 15° или на влажной глине. Гусеничный Komatsu D61EX-12 с массой 23,5 тонны и давлением на грунт 0,78 кг/см² справится с задачей, где колесный просто увязнет. Выбор в пользу гусеничного бульдозера — это выбор надежности в экстремальных условиях.
Важно: Гусеничный бульдозер — это не просто трактор с лезвием. Это комплексная машина, в которой гидравлика, трансмиссия и конструкция рамы работают как единая система. Неправильная настройка одного узла — например, натяжения гусениц — приводит к ускоренному износу ведущих звездочек, что обходится в 80–120 тыс. рублей замены.
Устройство гусеничного бульдозера: основные узлы
Гусеничная ходовая часть состоит из ведущих звездочек, направляющих роликов, поддерживающих роликов и гусеничной ленты. Гусеничная лента изготавливается из закаленной стали с резиновыми вставками или полностью металлическая — в зависимости от типа работ. Ширина гусеницы варьируется от 550 мм до 1100 мм. Узкие гусеницы (550–700 мм) используются в лесной и горной местности, широкие (900–1100 мм) — для болотистых и рыхлых грунтов. Например, Caterpillar D11T имеет гусеницы шириной 1050 мм, что обеспечивает давление на грунт всего 0,54 кг/см² при массе 112 тонн.
Рама и платформа выполнены из высокопрочной стали марки AH36 или equivalent. Они воспринимают нагрузки от лезвия и рыхлителя, передавая их на ходовую часть. Усиленная рама у моделей типа Liebherr LRB 924 имеет толщину стенок до 45 мм в критических зонах. Это позволяет работать с максимальной глубиной рыхления — до 80 см — без деформации.
Лезвие — ключевой рабочий орган. Оно может быть прямым (S-типа), U-образным или S-U комбинированным. Прямое лезвие (например, у Komatsu D375A-5) используется для чистовой планировки, U-образное — для перемещения больших объемов грунта (до 20 м³ за проход). Угол атаки регулируется гидроцилиндрами, а высота — гидравлической системой подъема. Рабочая ширина лезвий варьируется от 2,4 до 4,8 м.
Гидравлическая система состоит из насоса, клапанов, гидроцилиндров и трубопроводов. Насосы в современных моделях — переменной производительности, например, Parker P7 или Bosch Rexroth A4VG. Рабочее давление — 220–250 бар. Гидроцилиндры лезвия имеют диаметр поршня 160–200 мм и ход до 750 мм. Система позволяет плавно регулировать угол лезвия с точностью до 0,5°.
Принцип работы: от двигателя до перемещения грунта
Принцип работы основан на передаче мощности от двигателя к гусеницам, создании тягового усилия и управлении лезвием. Двигатель — это дизель с турбонаддувом, например, Caterpillar C18 мощностью 600 л.с. или Komatsu S6D108 — 450 л.с. Мощность передается через гидромеханическую трансмиссию, которая сочетает гидротрансформатор и планетарные редукторы. Это позволяет плавно изменять скорость без переключения передач.
После запуска двигателя гидравлический насос создает давление в системе. Оператор с помощью рычагов управления задает угол наклона лезвия и глубину погружения. Когда лезвие упирается в грунт, гусеницы начинают вращаться, создавая тяговое усилие. Сила сопротивления грунта передается через раму на гусеницы, которые «цепляются» за поверхность и перемещают машину вперед. Грунт подрезается, поднимается и сдвигается вперед. Объем перемещаемого грунта зависит от ширины лезвия, глубины погружения и скорости движения — в среднем 12–18 м³ за один проход.
При работе на косогорах система управления автоматически компенсирует наклон — гидроцилиндры лезвия корректируют положение, чтобы избежать опрокидывания. Например, в Doosan DX330LC используется электронная система стабилизации, которая снимает показания с инерциальных датчиков и корректирует положение лезвия в реальном времени.
«Современный гусеничный бульдозер — это мобильный гидравлический пресс с системой управления. Главная задача оператора — не «толкать», а управлять распределением сил. Неправильное погружение лезвия на 10 см глубже нормы перегружает трансмиссию и приводит к выходу из строя гидронасоса за 300–500 моточасов.»
Как выбрать гусеничный бульдозер: критерии и примеры моделей
Выбор начинается с анализа задач. Для планировки участка, строительства дорог, выравнивания грунта под фундамент подойдут машины класса 8–12 тонн. Для земляных работ на карьерах и в крупных котлованах — 25–40 тонн. Для добычи полезных ископаемых и работ на скальных породах — 50+ тонн.
Рекомендуемый алгоритм выбора:
- Определите объем грунта за смену (например, 800 м³). Разделите на производительность машины — для D6T это 12–15 м³/проход → требуется 55–65 проходов. Это даст приблизительное время работы — 8–10 часов.
- Выберите тип грунта: песок, глина, супесь, скала. Для скалы нужен рыхлитель с зубьями (например, Cat 20-ти дюймовый рыхлитель для D11T).
- Уточните условия: склоны, влажность, температура. На склонах выше 20° используйте модели с системой стабилизации (Liebherr, Komatsu).
- Выберите тип лезвия: S — для точной планировки, U — для перемещения, S-U — универсальный.
- Проверьте ресурс двигателя: новый двигатель Caterpillar C18 имеет ресурс 12 000 моточасов, Komatsu S6D108 — 10 000.
Примеры моделей по классам:
Важно: Никогда не покупайте б/у бульдозер без проверки ресурса двигателя и состояния гусеничной ходовой. Износ гусениц более 6 мм по высоте зуба, трещины в ведущих звездочках или шум в редукторе — признаки близкого капитального ремонта, который обойдется в 30–50% от стоимости новой машины.
Сравнительная таблица популярных моделей гусеничных бульдозеров
| Модель | Масса, т | Мощность двигателя, л.с. | Ширина лезвия, м | Глубина рыхления, см | Тип гусениц |
|---|---|---|---|---|---|
| Komatsu D61EX-12 | 23,5 | 450 | 3,6 | 75 | Сталь, ширина 800 мм |
| Caterpillar D8T | 38,5 | 510 | 4,2 | 80 | Сталь, ширина 950 мм |
| Doosan DX330LC | 32,0 | 420 | 3,8 | 78 | Сталь, ширина 850 мм |
| John Deere 750J | 29,8 | 405 | 3,5 | 70 | Сталь, ширина 820 мм |
| Caterpillar D11T | 112 | 600 | 4,8 | 85 | Сталь, ширина 1050 мм |
Типичные ошибки при эксплуатации и их последствия
Первая ошибка — неправильная настройка натяжения гусениц. Слишком слабая — вызывает соскакивание гусениц и износ ведущих звездочек. Слишком натянутая — приводит к перегреву и разрушению подшипников поддерживающих роликов. Норма — 15–25 мм прогиба при нагрузке в 100 кг на центр гусеницы. Измеряется через каждые 8 часов работы.
Вторая — работа на максимальной глубине без перерывов. При рыхлении грунта на 80 см в течение 3 часов без остановки гидравлическая система перегревается. Температура масла превышает 95°C — масло окисляется, уплотнения деформируются. Рекомендуется делать паузу на 15 минут после 2 часов работы в тяжелых условиях.
Третья — использование неподходящего топлива. В условиях низких температур (ниже -20°C) применение дизельного топлива марки ДТ-Л не обеспечивает плавность работы. Нужно топливо с пониженной температурой фильтруемости — ДТ-А или Arctic Diesel. Игнорирование этого приводит к засору топливных фильтров и остановке двигателя.
Четвертая — отсутствие очистки гусениц. Глина, камни и снег, застревающие между звеньями, создают точечные нагрузки. Это приводит к износу шарниров на 30% быстрее. Чистка должна проводиться после каждого сменного цикла — используйте штыковую лопату или компрессор с давлением до 6 бар.
Пятая — игнорирование замены фильтров. Засоренный воздушный фильтр снижает мощность на 15–20%. Топливный фильтр, не замененный вовремя, приводит к повреждению топливных форсунок. Замена фильтров — каждые 250 моточасов. В условиях высокой запыленности — каждые 120.
Важно: Средний срок службы гусеничного бульдозера — 12 000–15 000 моточасов. При правильном обслуживании и замене изношенных узлов по графику машина может работать до 20 000 часов. Пренебрежение ТО сокращает срок на 40–60%.
Часто задаваемые вопросы
Часто задаваемые вопросы
Чем гусеничный бульдозер отличается от колесного?
Гусеничный бульдозер обладает большей проходимостью и давлением на грунт — до 0,8 кг/см² против 0,3–0,5 кг/см² у колесных. Он стабильнее на склонах до 30°, устойчив к проседанию на мягких грунтах и не требует дополнительных опор при работе на косогорах. Колесные модели быстрее передвигаются по дорогам, но не подходят для тяжелых условий.
Какой двигатель лучше выбрать для гусеничного бульдозера — дизельный или электрический?
Электрические бульдозеры пока не производятся в промышленных масштабах. Все серийные модели оснащаются дизельными двигателями. Рекомендуется выбирать турбированные дизели мощностью от 180 л.с. (например, Caterpillar C7.1 или Komatsu S6D108). Они обеспечивают высокий крутящий момент на низких оборотах — ключевой параметр для тяжелых работ.
Как правильно выбрать ширину лезвия бульдозера?
Ширина лезвия должна соответствовать мощности трактора и типу грунта. Для малых работ (дворы, участки) — 2,4–3,0 м (например, Komatsu D155AX-5). Для крупных земляных работ — 3,5–4,8 м (Caterpillar D8T). Превышение соотношения мощность/ширина приводит к перегрузке трансмиссии и сокращает срок службы гусениц до 40%.
Какие гусеницы лучше — с резиновыми башмаками или стальными?
Стальные гусеницы с зубьями (например, D11T с TERRA-TRAC) используются для скальных и грунтовых работ, выдерживают до 1200 часов. Резиновые башмаки (например, в Cat D6T для городских работ) снижают давление на асфальт до 0,4 кг/см², но служат не более 600 часов. Выбор зависит от поверхности: асфальт — резина, грунт/камень — сталь.
Как часто нужно менять гидравлическую жидкость в бульдозере?
Гидравлическую жидкость необходимо заменять каждые 1000–1200 моточасов, даже при «нормальной» эксплуатации. В условиях высокой запыленности (карьеры, пыльные дороги) интервал сокращается до 600 часов. Используйте только масло, соответствующее спецификации ISO 11158 — например, Shell Tellus S2 MX 46 или Mobil DTE 25.
Что делать, если бульдозер не развивает полную мощность?
Проверьте фильтры топлива и воздуха — засорение снижает мощность на 15–25%. Убедитесь, что гидравлический насос работает без шумов и перепадов давления (норма — 220–250 бар). Проверьте уровень охлаждающей жидкости — перегрев двигателя на 10°C снижает КПД трансмиссии. Если всё в порядке — диагностируйте турбину и клапаны впрыска.
Как продлить срок службы гусениц?
Поддерживайте натяжение гусениц в пределах 15–25 мм прогиба при нагрузке. Не поворачивайте на месте на твердых поверхностях — это изнашивает шарниры на 70% быстрее. Регулярно очищайте гусеницы от глины и камней. При работе на каменистых участках используйте защитные накладки. Замена гусениц при износе более 6 мм по высоте зуба предотвратит поломку ведущих звездочек.
