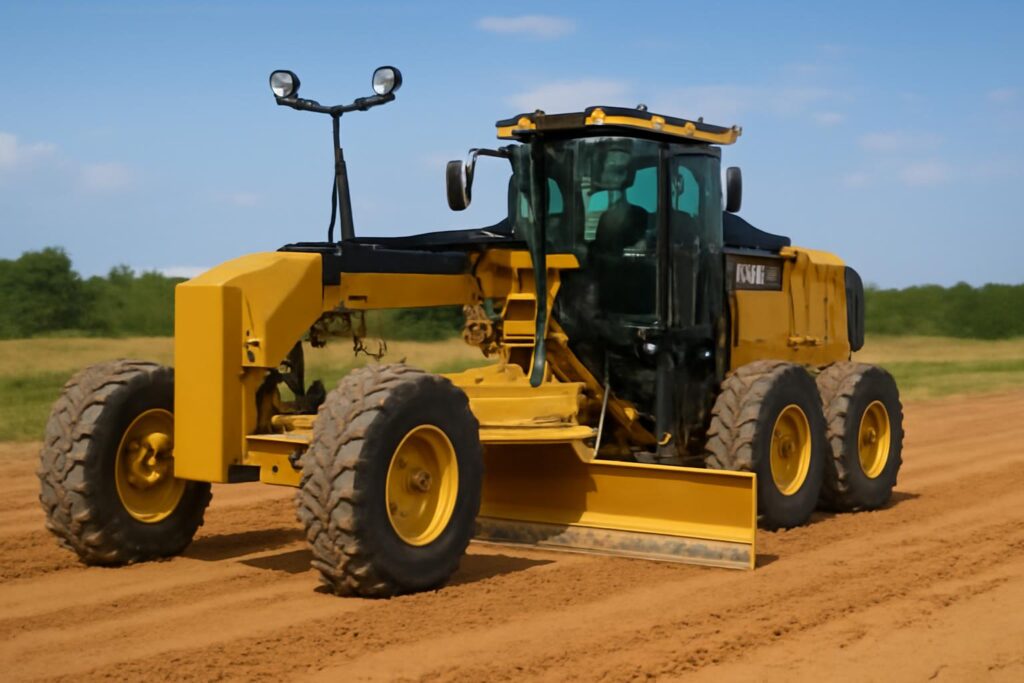

Грейдер Caterpillar: обзор моделей
Теория · Практика · Рекомендации
Определение и назначение
Грейдер — это специализированная строительная машина, предназначенная для выравнивания поверхностей, формирования уклонов, подготовки оснований под дорожное покрытие и уборки снега. В отличие от экскаваторов или погрузчиков, грейдеры не копают, а перемещают и распределяют грунт с высокой точностью. Они незаменимы при строительстве автодорог, аэродромов, промышленных площадок и ландшафтных работах.
Компания Caterpillar — один из мировых лидеров в производстве грейдеров, чья продукция используется в более чем 180 странах. Их машины отличаются повышенной прочностью, точностью управления и устойчивостью к экстремальным условиям. Ошибочное представление о том, что грейдер — это просто «большой нож», приводит к неправильному выбору оборудования и авариям. На строительстве трассы М-11 «Нева» в 2021 году из-за использования грейдера с недостаточной жёсткостью рамы произошёл срыв уклона на 12-километровом участке, что потребовало повторной проработки 8000 м² поверхности.
Грейдеры Caterpillar применяются в четырёх ключевых сценариях: подготовка основания под асфальт, уплотнение насыпей, формирование канав и откосов, очистка площадок от снега и мусора, а также финишная обработка дорожного полотна. В условиях сурового климата, например на Севере России или в Сибири, грейдеры используются для ремонта грунтовых дорог после паводков — здесь точность выравнивания критична для предотвращения размывов.
Важно: Грейдер — не универсальный агрегат. Его нельзя использовать для подъёма тяжёлых грузов, транспортировки материалов или работы на склонах круче 30°. Превышение этих ограничений приводит к деформации рамы и выходу из строя гидравлической системы.
Конструктивные особенности грейдеров Caterpillar
Конструкция грейдера Caterpillar базируется на трёх ключевых компонентах: раме, лезвии и гидравлической системе управления. Рама выполнена из высокопрочной стали с толщиной стенок до 12 мм и имеет жёсткую конструкцию с двойными балками — это обеспечивает устойчивость при работе на неровных поверхностях. Лезвие изготавливается из износостойкой стали Hardox 450 и имеет регулируемый угол атаки от -60° до +60°, а также возможность поворота на 360°.
Система управления лезвием в современных моделях — полностью гидравлическая, с электронным управлением. В грейдере Cat 160M используется система BladeMaster, которая позволяет оператору задавать параметры уклона с точностью до 0,1° через сенсорный экран. Двигатель — это дизельный агрегат Cat C7.1 или C9.3, соответствующий нормам Tier 4 Final. Мощность варьируется от 170 до 280 кВт, а объём топливного бака — от 350 до 600 литров.
Особенностью грейдеров Caterpillar является система AutoGrade — интегрированная GPS-навигация с датчиками наклона и высоты. Она позволяет работать без разметки, автоматически выдерживая проектные параметры. Это особенно важно при строительстве высокоточных объектов, таких как железнодорожные пути или взлётно-посадочные полосы аэропортов.
«Грейдер Caterpillar — это не просто машина, а инструмент проектирования поверхности. Его точность определяет долговечность дорожного покрытия на десятилетия вперёд.» — Инженер-дорожник, проект «Северный коридор»
Обзор основных моделей
Caterpillar выпускает пять основных серий грейдеров: 120, 140, 160, 180 и 185. Каждая серия предназначена для определённого класса работ. Модели 120 и 140 — для лёгких и средних задач, 160 и выше — для тяжёлых и магистральных работ.
Модель Cat 120M
Наименьшая в линейке, но наиболее манёвренная. Рабочая ширина лезвия — 4,9 м, мощность двигателя — 170 кВт (230 л.с.). Вес — 15,3 тонны. Идеально подходит для уборки снега на городских улицах, ремонта грунтовых дорог и подготовки оснований под тротуары. Применяется в городских коммунальных службах и на небольших стройках.
Модель Cat 140H
Самая популярная модель в России и странах СНГ. Рабочая ширина — 5,6 м, мощность — 200 кВт (270 л.с.), вес — 18,5 тонны. Оснащена гидравлической системой управления BladeMaster и GPS-навигацией AutoGrade. Используется для строительства второстепенных дорог, аэродромов и промышленных площадок. Обладает хорошей проходимостью и устойчивостью к перегрузкам.
Модель Cat 160M
Тяжёлый класс. Рабочая ширина — 6,1 м, мощность — 235 кВт (320 л.с.), вес — 23,2 тонны. Оснащена усиленной рамой, двойными гидроцилиндрами и системой охлаждения с двойным радиатором. Применяется на магистральных дорогах, в карьерах и при строительстве аэродромов. Позволяет работать с плотными грунтами и щебнем толщиной до 30 см.
Модели Cat 180 и Cat 185
Эти модели предназначены для экстремальных условий и крупных проектов. Cat 180 — мощность 250 кВт, ширина 6,7 м. Cat 185 — самая крупная модель с 280 кВт и шириной 7,3 м. Используются в основном в Канаде, Австралии и на Ближнем Востоке для строительства скоростных магистралей и портовых терминалов. В России эти модели редки из-за высокой стоимости и сложности транспортировки.
Сравнение характеристик моделей
Для выбора оптимальной модели необходимо сравнивать ключевые параметры: мощность, ширину лезвия, вес, расход топлива и грузоподъёмность лезвия.
| Модель | Мощность двигателя, кВт (л.с.) | Рабочая ширина, м | Вес, т | Расход топлива, л/ч | Макс. нагрузка на лезвие, т |
|---|---|---|---|---|---|
| Cat 120M | 170 (230) | 4,9 | 15,3 | 28 | 1,8 |
| Cat 140H | 200 (270) | 5,6 | 18,5 | 34 | 2,2 |
| Cat 160M | 235 (320) | 6,1 | 23,2 | 41 | 2,5 |
| Cat 180 | 250 (340) | 6,7 | 27,5 | 48 | 2,8 |
| Cat 185 | 280 (380) | 7,3 | 31,2 | 55 | 3,1 |
Техническое обслуживание и ресурс
Ресурс грейдера Caterpillar при соблюдении регламента ТО составляет 15 000–20 000 моточасов. Основные узлы — рама, трансмиссия, гидравлика — проходят 2–3 капитальных ремонта. Каждые 250 моточасов необходимо менять масляный фильтр двигателя, каждые 500 — фильтр гидравлической системы. Гидравлическое масло должно соответствовать спецификации Cat HYDRO 1000 или аналогу с вязкостью ISO VG 46.
Система охлаждения требует особого внимания: радиаторы очищаются от пыли и грязи каждые 100 моточасов. В условиях пыльных карьеров рекомендуется установка дополнительного воздушного фильтра. Ресурс лезвия — 800–1200 моточасов, в зависимости от твёрдости грунта. При работе с гравием или щебнем срок снижается на 30%.
Двигатель Cat C9.3 имеет ресурс 12 000 моточасов до капитального ремонта. Трансмиссия — 15 000 моточасов. Рама не требует замены при правильной эксплуатации. Важно: использование неоригинальных запчастей снижает общий ресурс на 25–40% и аннулирует гарантию.
Важно: Грейдеры Caterpillar не требуют «пробега» в 50 моточасов на «притирку» — они готовы к полной нагрузке с первого часа. Нагрузка должна быть постепенной, но не сдерживаемой.
Практические рекомендации и типичные ошибки
При работе с грейдером важно соблюдать технологический цикл: сначала — предварительное выравнивание, затем — черновое, и только после — чистовое. Игнорирование этапов приводит к перегрузке лезвия и ускоренному износу. Оператор должен следить за температурой масла в гидравлике — при превышении 95°C система автоматически снижает мощность, что снижает производительность на 40%.
Частая ошибка — использование грейдера как тягача. Модели Cat 140H и Cat 160M имеют тяговое усилие до 35 кН, но это не предназначено для буксировки тяжёлых прицепов. Постоянная буксировка приводит к деформации переднего моста и выходу из строя шарниров.
Ещё одна ошибка — работа на склонах без включения блокировки дифференциала. При уклоне более 15° без блокировки грейдер может сорваться в сторону, что приводит к опрокидыванию. Для работы на склонах необходимо использовать только модели с системой Dynamic Stability Control — в Cat 160M и выше она входит в базовую комплектацию.
Важно: Никогда не отключайте систему AutoGrade, даже если вы опытный оператор. Точность в 0,1°, которую даёт система, недостижима вручную — это не «лишняя» опция, а гарантия качества дорожного полотна.
Часто задаваемые вопросы
Часто задаваемые вопросы
Какая модель грейдера Caterpillar лучше всего подходит для строительства дорог?
Для строительства магистральных дорог оптимальна модель Cat 120M с рабочей шириной 6,1 м и мощностью двигателя 235 кВт. Её жёсткая рама и система управления BladeMaster обеспечивают точность выравнивания на длинных участках. Модели с меньшей шириной, например Cat 140H, эффективны только на второстепенных дорогах или в городских условиях.
Какой ресурс у грейдеров Caterpillar при правильном обслуживании?
При соблюдении интервалов ТО и использовании оригинальных расходников ресурс грейдера Caterpillar достигает 15 000–20 000 моточасов. Основные узлы — рама, трансмиссия, гидравлика — проходят 2–3 капитальных ремонта. Пример: грейдер Cat 140H в карьере «Сибирь-уголь» отработал 18 700 моточасов без замены рамы.
В чём разница между грейдерами с механической и гидравлической системой управления лезвием?
Механические системы (Cat 120M) используют тяги и рычаги — надёжны, но требуют больше усилий оператора и менее точны. Гидравлические (Cat 140H, Cat 160M) управляются электроникой, позволяют задавать углы наклона с точностью до 0,1° и поддерживают автопозиционирование. Гидравлика дороже в обслуживании, но повышает производительность на 25–30%.
Какие ошибки чаще всего допускают при эксплуатации грейдеров Caterpillar?
Наиболее частые ошибки — превышение допустимой нагрузки на лезвие (более 2,5 тонн), работа с перегретым двигателем (температура выше 95°C), игнорирование замены фильтров гидравлики каждые 500 моточасов. Также ошибочно считать, что грейдер можно использовать как тягач — это приводит к деформации рамы и выходу из строя переднего моста.
Можно ли использовать грейдер Caterpillar в условиях сильных морозов?
Да, модели Cat 140H и Cat 160M оснащены системой предварительного подогрева двигателя и гидравлики, работоспособны при температурах до -40°C. Однако необходимо использовать масло класса SAE 5W-40 и антифриз с температурой замерзания -50°C. Работа без прогрева при -30°C и ниже приводит к заклиниванию гидрораспределителей.
Как часто нужно менять масло в гидравлической системе грейдера Caterpillar?
Замена масла в гидравлической системе требуется каждые 500 моточасов или раз в 6 месяцев, в зависимости от условий эксплуатации. В пыльных условиях (карьеры, дороги без покрытия) интервал сокращается до 300 моточасов. Использование неоригинальных масел снижает срок службы насосов и цилиндров на 40–60%.
