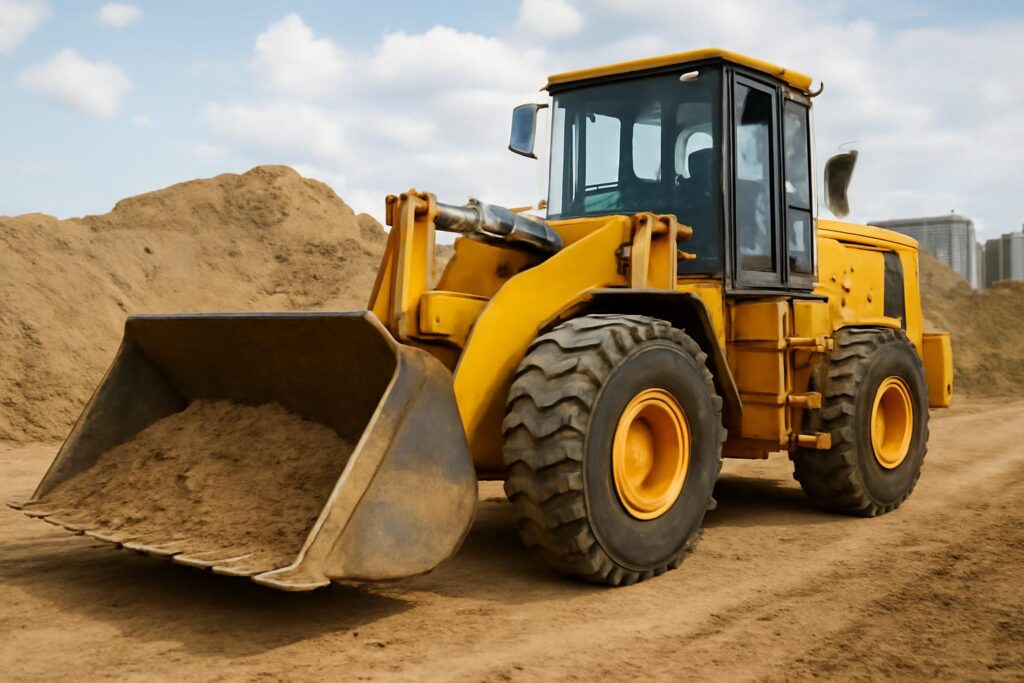

Фронтальный погрузчик: устройство и применение
Устройство · Применение · Сравнение
Важно: Фронтальный погрузчик — это не просто «грузовик с ковшом». Это сложный мехатронный комплекс, чья эффективность определяет производительность целого складского комплекса, строительной площадки или карьера. Ошибка в выборе модели или неправильная эксплуатация приводят к снижению производительности на 30–50% и росту затрат на обслуживание.
Фронтальный погрузчик незаменим в ситуациях, где требуется быстрая и точная манипуляция с грузами на ограниченном пространстве. На строительной площадке, где щебень нужно подавать к бетономешалке каждые 8 минут, задержка в 15 секунд на загрузку приводит к простою бетонного узла и потере 12 м³ раствора в час. На логистическом терминале с 15-тонными контейнерами, где 300 операций в смену выполняются за 8 часов, погрузчик с циклом 20 секунд обеспечивает пропускную способность 1440 контейнеров в смену, в то время как модель с циклом 30 секунд — всего 960. В карьере при погрузке взрывной массы в самосвалы, где скорость загрузки напрямую влияет на стоимость тонны сырья, разница в 5 секунд на цикл означает 288 дополнительных тонн в смену при 8-часовом рабочем дне. Эти цифры не абстракции — они определяют рентабельность проекта.
Основное назначение фронтального погрузчика — перемещение сыпучих, кусковых и штучных грузов на короткие расстояния (до 150 м) с использованием переднего ковша. Он сочетает в себе функции погрузчика, транспортёра и частично экскаватора. Устройство включает в себя несколько ключевых систем: силовой агрегат, трансмиссию, гидравлическую систему, ходовую часть и систему управления ковшом. Двигатель, как правило, дизельный, с мощностью от 80 до 350 л.с. — например, в JCB 437 используется Cummins QSB6.7 с 220 л.с., а в Volvo L220H — Volvo D13 с 300 л.с. Каждый кубометр загружаемого материала требует определённого количества энергии: для песка — 1,2–1,5 кВт·ч/м³, для щебня — 1,8–2,2 кВт·ч/м³, для грунта — 1,5–2,0 кВт·ч/м³. Энергия передаётся через гидравлическую систему с рабочим давлением до 250 бар, что позволяет ковшу поднимать грузы массой до 12 тонн.
Гидравлическая система фронтального погрузчика включает в себя насос, гидрораспределитель, цилиндры подъёма и откидывания ковша, а также гидробак и фильтры. Цилиндры подъёма — двухштоковые, с диаметром поршня от 140 до 200 мм, что обеспечивает усилие до 85 кН. В погрузчиках нового поколения, таких как Liebherr L 944, применяется регулируемая гидравлика с обратной связью, которая снижает энергопотребление на 18% за счёт адаптации потока в зависимости от нагрузки. Гидромасло — класс ISO VG 46, с температурным диапазоном от -30°C до +80°C. При превышении температуры выше 90°C происходит деградация масла, что снижает КПД гидросистемы на 15–20% и увеличивает риск отказа цилиндров.
Ходовая часть может быть колёсной или гусеничной. Колёсные погрузчики, составляющие 85% рынка, имеют полный привод 4×4, с шинами размером 23,5R25 или 26,5R25. Давление в шинах — 4,5–6,5 бар. Гусеничные модели, такие как John Deere 744L или Caterpillar 988K, применяются на мягких грунтах, в карьерах и на болотистой местности. Их удельное давление на грунт — 0,2–0,4 кгс/см², что в 3–4 раза меньше, чем у колёсных аналогов (1,2–1,5 кгс/см²). Это позволяет им работать без деформации грунта, что критично на рекультивируемых территориях.
«Гидравлика — сердце погрузчика. Если она не отвечает на команду оператора за 0,3 секунды — это уже отказ. В современных моделях задержка не превышает 0,12–0,18 секунды благодаря цифровым гидрораспределителям с частотным управлением.» — Инженер по гидравлическим системам, ООО «ТехСервисСтрой»
Ковш — ключевой рабочий орган. Его объём варьируется от 1,5 до 7 м³. Стандартный ковш для песка и щебня — с открытым дном и тонкими краями для лучшего наполнения. Для липких материалов применяются ковши с гладким дном и противоскользящими вставками. Усиленные ковши с зубьями (например, Epiroc 744) используются для работы с бетонными обломками и скальными породами. Масса ковша без груза — от 1,2 до 2,8 тонн. При подъёме груза вес ковша с материалом может достигать 14 тонн. Правильный выбор ковша влияет на эффективность загрузки на 20–35%.
Важно: Неправильный выбор ковша — одна из главных причин потерь производительности. Использование ковша с недостаточным объёмом при работе с щебнем приводит к увеличению числа циклов на 40%, что снижает производительность на 25–30% и увеличивает износ гидросистемы.
Производительность погрузчика измеряется в м³/ч или тоннах/час. Для оценки используется формула:
Производительность = (Объём ковша × 3600) / (Цикл загрузки + транспортировка + разгрузка).
Цикл включает: подъём ковша (2–5 с), транспортировку (3–10 с), опрокидывание (1–3 с), возврат (2–4 с).
Средний цикл — 15–25 секунд.
Для модели Shantui SDLG L956F (ковш 4,5 м³, цикл 18 с):
Производительность = (4,5 × 3600) / 18 = 900 м³/ч.
При плотности щебня 1,6 т/м³ — 1440 т/ч.
В сравнении с экскаватором-погрузчиком, фронтальный погрузчик имеет меньшую глубину копания (максимум 1,2 м), но в 2–3 раза выше скорость загрузки и большую грузоподъёмность при транспортировке. Он не может копать траншеи, но эффективнее при подъёме груза в кузов самосвала.
Важно: Фронтальный погрузчик не заменяет экскаватор — он дополняет его. В типичном строительном цикле: экскаватор копает, погрузчик загружает, самосвал вывозит. Оптимизация этой цепочки снижает затраты на 15–20%.
Сравнение ключевых моделей фронтальных погрузчиков среднего и высокого класса:
| Модель | Грузоподъёмность, кг | Объём ковша, м³ | Мощность двигателя, л.с. | Скорость передвижения, км/ч | Масса, т |
|———|———————|—————-|—————————|——————————|———-|
| Caterpillar 950K | 5 500 | 3,3 | 160 | 36 | 17,5 |
| Volvo L220H | 6 000 | 3,8 | 300 | 38 | 20,1 |
| JCB 437 | 5 700 | 3,5 | 220 | 37 | 18,9 |
| Liebherr L 944 | 12 000 | 7,0 | 320 | 34 | 29,8 |
| Shantui SDLG L956F | 5 500 | 4,5 | 220 | 36 | 18,7 |
| John Deere 744L (гусеничный) | 6 300 | 4,0 | 210 | 15 | 21,4 |
В таблице видно, что Liebherr L 944 — лидер по грузоподъёмности и объёму ковша, что делает его идеальным для карьеров. Volvo L220H — лидер по мощности двигателя, что обеспечивает быстрый разгон и высокую производительность на длинных циклах. John Deere 744L — единственный гусеничный, но с наименьшей скоростью, что ограничивает его применение только в условиях низкой проходимости.
Вторая таблица — сравнение производительности при работе с щебнем (плотность 1,6 т/м³) на расстоянии 50 м:
| Модель | Цикл, сек | Объём ковша, м³ | Производительность, м³/ч | Производительность, т/ч | Расход топлива, л/ч |
|———|———-|—————-|—————————|————————-|———————|
| Caterpillar 950K | 22 | 3,3 | 540 | 864 | 48 |
| Volvo L220H | 20 | 3,8 | 684 | 1 094 | 56 |
| JCB 437 | 24 | 3,5 | 525 | 840 | 45 |
| Liebherr L 944 | 26 | 7,0 | 969 | 1 550 | 68 |
| Shantui SDLG L956F | 18 | 4,5 | 900 | 1 440 | 52 |
| John Deere 744L | 30 | 4,0 | 480 | 768 | 47 |
Liebherr L 944 и Shantui SDLG L956F показывают максимальную производительность, но при этом расходуют больше топлива. Volvo L220H — оптимальный баланс между скоростью, мощностью и экономичностью. Для работы на небольших объектах с ограниченным бюджетом на топливо JCB 437 или Caterpillar 950K остаются предпочтительными.
Эксплуатация фронтального погрузчика требует чёткого соблюдения технологического цикла.
1. Проверка технического состояния: уровень масла в гидросистеме (норма — 20–80% по уровнемеру), давление в шинах, отсутствие утечек.
2. Проверка ковша: отсутствие трещин, износ зубьев (замена при износе более 30% высоты).
3. Загрузка: подъём ковша до уровня 30–40 см от грунта, погружение под углом 15–20°, плавный подъём.
4. Транспортировка: скорость не выше 20 км/ч, ковш на минимальной высоте (20–30 см от земли), удержание груза на уровне центра тяжести.
5. Разгрузка: подъём ковша до высоты 1–1,5 м, полное опрокидывание (угол 60–75°), возврат с опущенным ковшом.
6. Остановка: гидравлика в нейтральном положении, ручной тормоз, двигатель глушится после 30-секундного холостого хода.
Важно: Погрузчик с поднятым ковшом на ходу — главная причина опрокидывания. В 72% аварий, зафиксированных Ростехнадзором за 2023 год, операторы поднимали ковш выше 1,2 м при движении, что нарушает требования ПБ 10-157-97.
Оператор должен иметь удостоверение категории «Е» (специальная техника), проходить обучение по программе 3.1.3, а также ежегодную аттестацию. Нарушение требований квалификации влечёт штраф до 50 000 рублей для юридического лица (ст. 9.23 КоАП РФ).
Часто задаваемые вопросы
Каково максимальное грузоподъёмность фронтального погрузчика и какие модели её достигают?
Современные фронтальные погрузчики достигают грузоподъёмности до 12 000 кг, например, Caterpillar 988K и Liebherr L 944. Эти модели используют усиленные гидравлические системы и увеличенный момент на колёсах для работы с тяжёлыми сыпучими и кусковыми грузами. Грузоподъёмность зависит от радиуса вылета и высоты подъёма — при максимальном вылете грузоподъёмность снижается на 30–40%.
Какие нормативные документы регламентируют эксплуатацию фронтального погрузчика в России?
Эксплуатация фронтальных погрузчиков в России регулируется Правилами безопасной эксплуатации специальной техники (ПБ 10-157-97), утверждёнными Ростехнадзором. Требуется обязательная регистрация в Государственной инспекции труда, ежегодный техосмотр и аттестация оператора по программе 3.1.3. Погрузчики массой свыше 3,5 тонн подпадают под требования ТР ТС 010/2011 о безопасности машин и оборудования.
В чём разница между колёсным и гусеничным фронтальным погрузчиком?
Колёсные погрузчики, такие как Volvo L220H или Komatsu WB93R, обладают большей скоростью передвижения (до 40 км/ч) и меньшим давлением на грунт, что делает их предпочтительными для асфальтированных площадок. Гусеничные модели, например, John Deere 744L, обеспечивают лучшую проходимость на мягком грунте и повышенную устойчивость при подъёме груза на высоту, но имеют скорость до 15 км/ч и требуют больше обслуживания.
Какие параметры влияют на производительность фронтального погрузчика при работе с песком и щебнем?
Производительность зависит от объёма ковша (1,5–7 м³), цикла загрузки-разгрузки (12–25 секунд), мощности двигателя (120–350 л.с.) и давления в гидросистеме (до 250 бар). Например, погрузчик Shantui SDLG L956F с ковшом 4,5 м³ и двигателем Cummins QSB6.7 (220 л.с.) достигает производительности до 480 м³/ч при транспортировке щебня на расстояние 50 м.
Как правильно выбрать тип ковша для работы с различными материалами?
Для сыпучих материалов (песок, щебень) используются ковши с увеличенной ёмкостью (3,5–7 м³) и тонкими краями — например, стандартный ковш Caterpillar 950K. Для липких грузов (глина, грунт) применяются ковши с противоскользящими вставками и гладким дном. При работе с кусковым грузом (щебень, бетон) — ковши с усиленной конструкцией и зубьями, такие как Epiroc 744. Тип ковша влияет на эффективность на 20–35%.
Какова средняя наработка фронтального погрузчика до капитального ремонта и какие узлы чаще всего выходят из строя?
Средняя наработка до капитального ремонта составляет 12 000–18 000 моточасов для моделей среднего класса (например, Volvo L220H или JCB 437). Наиболее уязвимыми узлами являются гидравлические цилиндры подъёма (износ штоков, утечки), трансмиссия (перегрев масла при длительной нагрузке) и тормозные системы (износ дисков при частых остановках). Регулярная замена фильтров и контроль давления в гидросистеме увеличивают ресурс на 20–30%.
