Бетононасос: виды и как выбрать
Разбор · Таблица · FAQ
Коротко о главном
Когда вы заливаете монолитные стены высотой 45 метров на объекте с ограниченным доступом, а бетоновозы не могут подъехать ближе 100 метров — без бетононасоса не обойтись. Это не просто насос, а комплексная система, объединяющая гидравлику, трубопровод и управление. От правильного выбора зависит не только скорость работ, но и целостность бетонной конструкции, безопасность персонала и экономическая эффективность всего проекта.
Ключевой момент: Выбор бетононасоса — это баланс между производительностью, мобильностью, давлением подачи и типом бетонной смеси. Ошибка в одном параметре может привести к остановке работ на сутки и потере 15–30% бюджета.
Устройство и принцип работы
Бетононасос — это машина, предназначенная для транспортировки бетонной смеси по трубопроводу под давлением от места загрузки к месту укладки. Основные узлы: бункер для приёма смеси, два гидравлических цилиндра с поршнями, система клапанов (S-образный или дверной механизм), насосная группа, трубопровод и гидравлический привод. Принцип работы основан на циклическом перемещении поршней: один цилиндр всасывает бетон из бункера, второй одновременно выталкивает его в трубопровод. Это обеспечивает непрерывную подачу без пульсаций.
Качество подачи зависит от точности синхронизации клапанов и герметичности системы. При нарушении фазы работы (например, из-за износа уплотнений) происходит частичное возвращение смеси в бункер — это снижает производительность на 20–40%. Гидравлические системы современных моделей работают на давлении 180–400 бар, что позволяет подавать бетон на высоту до 200 метров. Важно, чтобы насос был совместим с подвижностью бетона (П3–П5), иначе смесь будет застревать в трубах.
«Самый частый сбой — не поломка насоса, а неправильная подготовка бетона. Смесь с фракцией 40 мм в трубе 125 мм — это уже аварийный режим. Лучше потратить 30 минут на просеивание, чем 2 часа на разборку труб» — инженер-технолог, 15 лет опыта на объектах Москвы и Санкт-Петербурга.
Классификация бетононасосов
Бетононасосы классифицируются по типу мобильности, производительности и давлению. Ниже представлена таблица основных типов с ключевыми параметрами.
| Тип | Примеры моделей | Производительность, м³/ч | Макс. высота подачи, м | Давление, бар | Тип привода |
|---|---|---|---|---|---|
| Стационарные | ZOOMLION ZLJ5330THB, Schwing ST 60 | 60–120 | 150–200 | 300–400 | Электрический / дизельный |
| Мобильные на шасси | Liebherr LRB 500, SANY SY5330THB 50 | 80–150 | 120–180 | 200–350 | Дизельный |
| Гибридные (с опорами) | Putzmeister 40D, Schwing ST 42 | 50–90 | 100–150 | 200–300 | Дизельный |
| Портативные (ручные) | Primus 2000, CEMIX 20 | 5–15 | 10–20 | 80–120 | Электрический |
| Прицепные | Elcon 50, BOMAG BPN 100 | 30–70 | 80–140 | 180–280 | Дизельный |
Подробный разбор каждого типа
Стационарные бетононасосы
Стационарные насосы устанавливаются на фундамент или платформу и работают с длинными трубопроводами. Их главный плюс — высокая производительность и устойчивость к длительной нагрузке. Модели типа ZOOMLION ZLJ5330THB способны подавать до 120 м³/ч бетона марки B30–B40 на высоту до 200 м. Они идеальны для монолитных корпусов, плотных застроек, где требуется непрерывная подача в течение 8–12 часов. Минус — отсутствие мобильности: после установки перемещать такой насос можно только с помощью крана. Требуется дополнительное оборудование — гидравлические трубопроводы и опорные конструкции. Стационарные насосы часто используются на объектах, где есть доступ к трёхфазной сети 380 В, что снижает расход топлива на 40% по сравнению с дизельными аналогами.

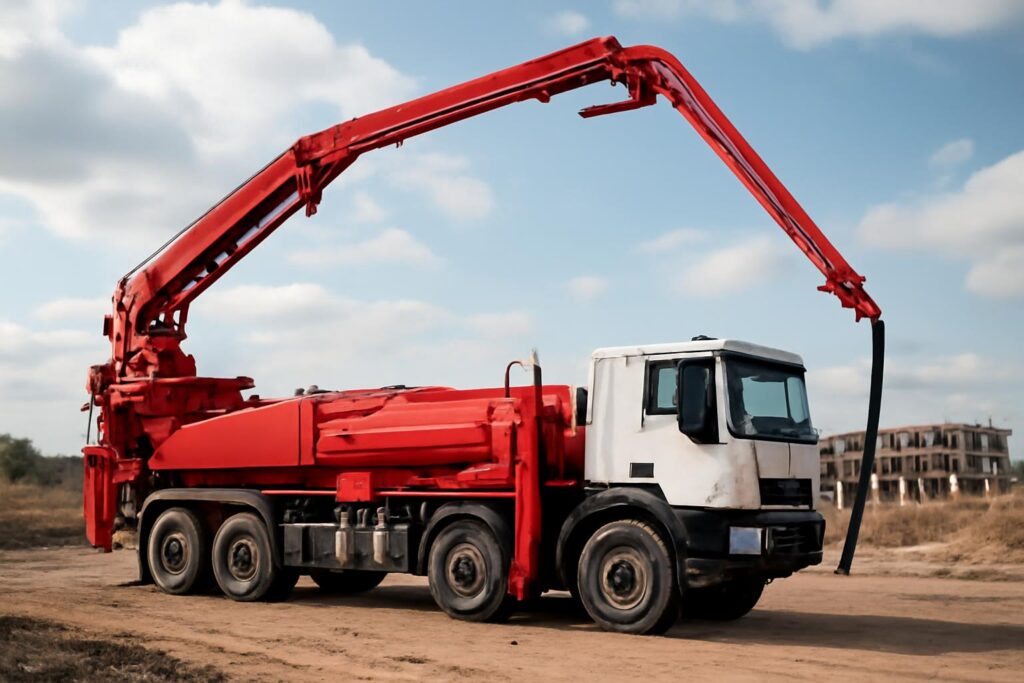

Мобильные бетононасосы на шасси
Мобильные насосы — это грузовики с установленной на платформе насосной установкой и стрелой. Они сочетают в себе транспортировку и подачу бетона. Модели вроде SANY SY5330THB 50 имеют 5-секционную стрелу длиной до 50 м и способны работать без дополнительных труб. Производительность — до 150 м³/ч, высота подачи — до 180 м. Преимущество — быстрый выход на линию, возможность работы в труднодоступных зонах. Недостаток — высокая стоимость: цена от 35 млн руб. и необходимость водителя-оператора с категорией Е. Для городских объектов с узкими улицами подойдут модели с компактной стрелой, например, Schwing ST 42 — её ширина 2,4 м, радиус поворота 7,5 м.
Гибридные и прицепные бетононасосы
Гибридные насосы — это компромисс между мобильностью и стационарностью. Они устанавливаются на прицеп или шасси, но после подъезда раскрывают гидравлические опоры и работают как стационарный насос. Putzmeister 40D — пример такой модели: производительность 90 м³/ч, высота 150 м, давление 300 бар. Прицепные аналоги, как Elcon 50, требуют тягача, но дешевле на 25–30%. Подходят для объектов с периодической подачей — например, жилые комплексы с несколькими корпусами. Их можно использовать в режиме «день-день-день» без перегрева гидравлики, если соблюдать режимы промывки.
Портативные и ручные насосы
Портативные насосы — это решения для небольших объёмов: ремонтные работы, заливка фундаментов, отмосток. Primus 2000 — электрический насос массой 85 кг, производительностью 12 м³/ч, подаёт бетон на высоту 15 м. Используется на объектах без доступа к крупной технике. Главное ограничение — фракция заполнителя не более 10 мм. Нельзя использовать с бетоном марки выше B25. Ресурс — до 500 м³. Для работ в закрытых помещениях (подвалы, тоннели) — оптимальный выбор. Но для монолитных перекрытий площадью более 200 м² такой насос не справится — время простоя из-за заправки бункера будет слишком велико.
Важно: Для подачи бетона на высоту выше 100 м рекомендуется использовать трубопровод диаметром 150 мм. Уменьшение до 125 мм снижает дальность подачи на 25–30% из-за увеличения трения и давления. Это подтверждено испытаниями в лаборатории НИИСФ (2023).
Как выбрать бетононасос: практические критерии
Выбор начинается с анализа трёх параметров: объём бетона, доступ к объекту и тип смеси. Для объекта с объёмом 800 м³ бетона за 5 дней нужен насос с производительностью 60–70 м³/ч. Если объект расположен в центре города с узкими улицами — выбирают мобильные модели с короткой стрелой (Schwing ST 42). Если доступ открыт — можно использовать стационарный насос с трубопроводом 150 мм и подачей до 120 м³/ч.
Тип бетона определяет требования к давлению и диаметру цилиндров. Для тяжёлого бетона с фракцией 40 мм (B40–B60) нужны насосы с диаметром цилиндров не менее 125 мм и давлением 300 бар. Для лёгких бетонов (B15–B25 с пластификаторами) достаточно 180–220 бар. Не стоит экономить на насосе: дешёвые китайские модели, например, без сертификата ISO 9001, часто выходят из строя через 200–300 м³. Производители вроде Putzmeister, Schwing и SANY гарантируют ресурс 15 000 м³ при соблюдении технических условий.
Дополнительно учитывайте тип привода: электрический — дешевле в эксплуатации, но требует стабильной сети. Дизельный — автономный, но шумный и требует топлива. Для работ в городе, где действуют ограничения по шуму (Приказ Минстроя № 112/2020), лучше выбирать электрические или гибридные модели.
| Критерий выбора | Низкий объём (до 200 м³) | Средний объём (200–600 м³) | Крупный объём (600+ м³) |
|---|---|---|---|
| Тип насоса | Портативный или прицепной | Гибридный или мобильный | Стационарный |
| Производительность, м³/ч | 5–30 | 50–90 | 80–150 |
| Давление, бар | 80–150 | 180–280 | 300–400 |
| Диаметр труб, мм | 80–100 | 125 | 125–150 |
| Оптимальная модель | Primus 2000 | Putzmeister 40D | ZOOMLION ZLJ5330THB |
Типичные ошибки при эксплуатации
Одна из самых распространённых ошибок — использование насоса для бетона с фракцией, превышающей допустимую. Например, подача бетона с камнем 40 мм через трубу 125 мм приводит к засорам клапанов. Производители рекомендуют фракцию не более 1/4 диаметра трубы — для 125 мм это 31 мм. Другая ошибка — игнорирование промывки. После каждой смены бетонной смеси или в конце смены трубопровод должен промываться водой с песком (1:3). Непротирка ведёт к застыванию смеси внутри, что ломает клапаны и цилиндры. По статистике производителей, 65% поломок клапанов происходят из-за отсутствия промывки.
Ещё одна ошибка — превышение допустимой высоты подачи. Насос Putzmeister 40D рассчитан на 150 м, но некоторые прорабы пытаются поднять бетон на 170 м, докручивая дополнительные трубы. Это вызывает перегрузку гидравлики, перегрев масла и выход из строя насосной группы. Давление при этом может превысить 450 бар — выше предельного. Также часто забывают проверять давление в гидросистеме перед началом работы: норма — 180–220 бар для средних моделей. Отклонение более чем на 20% — признак неисправности.
Важно: При температуре ниже -5°C бетон должен быть с противоморозными добавками, иначе насос не сможет его подать — смесь загустеет, и давление резко возрастёт. Это требование прописано в СП 70.13330.2016 (актуализированная редакция).
Часто задаваемые вопросы
Часто задаваемые вопросы
Какие бывают основные типы бетононасосов и в чём их отличие?
Основные типы — стационарные, мобильные (на шасси) и гибридные. Стационарные устанавливаются на фундамент, подходят для крупных объектов с постоянной подачей, например, ZOOMLION ZLJ5330THB. Мобильные монтируются на шасси грузовика, как Liebherr LRB 500, и обеспечивают мобильность. Гибридные сочетают мобильность с возможностью быстрой установки на опоры, как Putzmeister 40D. Выбор зависит от объёма работ, доступа к объекту и частоты перемещений.
Как рассчитать необходимую производительность бетононасоса?
Производительность рассчитывается по формуле: Q = V × n × η, где V — объём цилиндра (м³), n — частота ходов в минуту, η — коэффициент эффективности (0.6–0.85). Для монолитных перекрытий площадью 500 м² с толщиной 200 мм требуется 30–40 м³/ч. Модели вроде Schwing ST 52 или SANY SY5330THB 50 обеспечивают 80–120 м³/ч, что подходит для крупных объектов. Недостаточная производительность ведёт к перерывам и расслоению бетона.
Что влияет на максимальную высоту подачи бетононасоса?
Максимальная высота зависит от давления насоса, диаметра трубопровода и плотности бетонной смеси. Стандартные модели (200–300 бар) поднимают бетон до 150 м, например, Putzmeister 50Z. Для высотных зданий используются насосы с давлением до 400 бар, как Putzmeister 60Z. Увеличение диаметра труб с 125 мм до 150 мм снижает трение и повышает высоту подачи на 15–20%. Нарушение пропорций смеси или попадание камней вызывает засоры и аварии.
Почему важно выбирать бетононасос с учётом типа бетона?
Разные марки бетона (B15–B60) имеют разную подвижность (П1–П5) и фракцию заполнителя. Для тяжёлого бетона с фракцией 40 мм требуются насосы с диаметром цилиндров не менее 125 мм и давлением 180 бар, например, Schwing ST 60. Лёгкий бетон с добавками требует меньшего давления, но чистоты системы. Использование насоса для мелкозернистого бетона с крупными фракциями приводит к повреждению клапанов и уплотнений, что сокращает ресурс на 40–60%.
Какие ошибки чаще всего совершают при эксплуатации бетононасоса?
Наиболее частые ошибки — превышение допустимой высоты подачи, использование несоответствующего бетона, отсутствие промывки после работы и игнорирование вибрации труб. Например, подача бетона на высоту 180 м с насосом, рассчитанным на 150 м, приводит к перегреву гидравлики. Непротирка труб после смены бетонной смеси вызывает засоры. По данным производителей, 70% поломок клапанов происходят из-за загрязнения и неправильного режима работы.
Можно ли использовать бетононасос на узких городских улицах?
Да, но только мобильные модели с короткой стрелой и компактным шасси, например, Schwing ST 42 или Zoomlion ZLJ5250THB. Эти модели имеют ширину до 2,5 м и радиус поворота 7–8 м. Для узких участков рекомендуется комбинировать насос с бетонопроводом 125 мм и вспомогательными насосами. Стационарные насосы в таких условиях неэффективны из-за невозможности подъезда и разворота.
