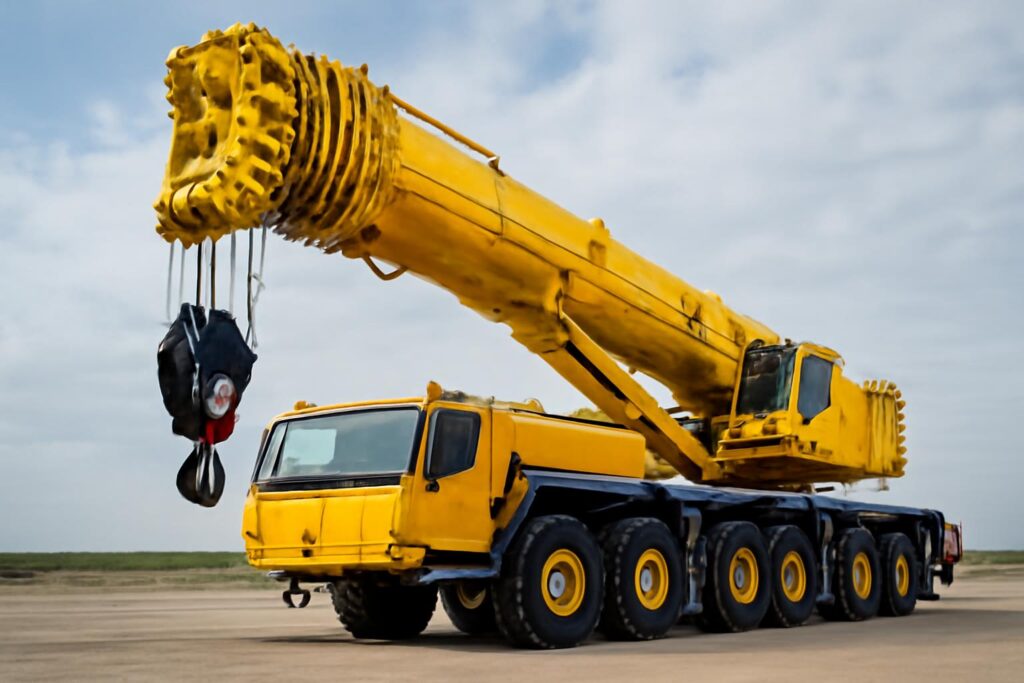

Автокран 200+ тонн: гиганты среди кранов
Автокран мощностью 200+ тонн — это не просто мощный кран, а инженерное сооружение на колёсах, предназначенное для выполнения задач, где ошибки недопустимы. Его масса превышает 100 тонн, а грузоподъёмность на минимальном радиусе достигает 200–400 тонн, что делает его незаменимым в нефтегазовой, энергетической и тяжёлой промышленности. Эти машины не работают на обычных стройплощадках — они монтируют турбины на АЭС, устанавливают мостовые пролёты и поднимают реакторные контейнеры. Их эксплуатация требует не только профессиональных навыков, но и строгого соблюдения технических норм.
Важно: Автокраны с грузоподъёмностью 200+ тонн не предназначены для рутинных строительных задач. Их применение на объектах с малой нагрузкой — это неэффективное использование ресурсов и высокий риск перегрузки системы.
Устройство и принцип работы
Основу автокрана 200+ тонн составляет шасси на базе тяжёлого грузовика с усиленной рамой, обычно с 8–12 колёсами и гидравлическими опорами. На шасси установлен поворотный механизм, который обеспечивает вращение крановой части на 360 градусов. Стрела состоит из нескольких сегментов, соединённых шарнирами и выдвигаемых гидроцилиндрами. Длина стрелы может достигать 120 метров, а в комплекте идут дополнительные вставки — удлинители стрелы и гуськи для работы на большом вылете.
Грузоподъёмность определяется не только мощностью двигателя, но и системой балансировки. Противовес, расположенный сзади, может весить до 180 тонн и состоит из свинцовых или чугунных блоков, закреплённых на поворотной платформе. Система управления включает гидравлические насосы, датчики нагрузки, угловые сенсоры и компьютерную систему контроля устойчивости. При превышении допустимой нагрузки система автоматически блокирует подъём и подаёт звуковой сигнал.
Для транспортировки кран разбирается: стрела разделяется на 3–5 частей, противовес снимается, опоры убираются. Всё это требует специализированного транспорта — низкорамных прицепов с 20–30 осями. Время расстановки — от 40 минут до 3 часов, в зависимости от сложности и условий площадки.
Классификация автокранов 200+ тонн
Современные автокраны 200+ тонн делятся на три основные категории по конструкции стрелы и назначению. Ниже приведены ключевые типы с техническими параметрами.
| Тип крана | Макс. грузоподъёмность (т) | Макс. длина стрелы (м) | Масса противовеса (т) | Тип шасси |
|---|---|---|---|---|
| Классический с телескопической стрелой | 200–280 | 60–80 | 90–130 | 8–10 осей |
| С комбинированной стрелой (телескоп + гусек) | 250–350 | 80–100 | 120–160 | 10–12 осей |
| С выдвижной стрелой и сменными модулями | 300–400 | 100–120 | 150–180 | 12–14 осей |
| Кран-манипулятор с гидравлической стрелой | 180–220 | 50–70 | 80–110 | 6–8 осей |
| Многосекционный с модульной системой | 220–320 | 70–90 | 100–140 | 10–12 осей |
Подробный разбор типов
Классические с телескопической стрелой
Это наиболее распространённые модели в диапазоне 200–280 тонн. Пример — Liebherr LTM 1220, Terex Demag CC 2400. Их стрела состоит из 5–7 телескопических секций, выдвигаемых гидроцилиндрами. Такие краны идеальны для монтажа промышленного оборудования, где нужна точность, а не максимальная высота. Удобство — в быстрой настройке: за 25 минут можно подготовить кран к работе. Минус — ограниченная высота подъёма при больших вылетах. При радиусе 30 м грузоподъёмность падает до 60–70 тонн.
Краны с комбинированной стрелой
Эти модели сочетают телескопическую стрелу и сменный гусёк — дополнительную секцию, которая крепится на конец основной стрелы. Пример — Tadano FA-300ER, Grove GMK6300L. Гусёк позволяет поднимать груз на высоту до 110 метров при вылете 40–50 м. Это критично при монтаже ветряных турбин, где требуется поднять 120-тонный ротор на высоту 100 м. Проблема — время смены гуська: 40–60 минут, что снижает эффективность на объектах с частой сменой задач.
Многосекционные с модульной системой
Самые мощные краны, такие как Liebherr LTM 1400 и Terex Demag CC 2800-1. Их стрела собирается из 10–15 сегментов, которые крепятся по принципу «паз-замок». В комплекте идут до 5 типов гуськов, включая 120-метровый. Противовес может быть сдвоенным — два блока по 90 тонн. Такие краны используются на АЭС и в нефтепереработке. Главный недостаток — транспортировка: требуются 3–4 специальных прицепа, а расстановка занимает до 5 часов. Стоимость аренды — от 350 000 рублей в сутки.
Кран-манипуляторы с гидравлической стрелой
Это более лёгкие представители класса — 180–220 тонн. Пример — Manitou MT 2200. Их стрела не телескопическая, а состоит из 3–4 изогнутых сегментов, управляемых гидравликой. Удобны для узких площадок, где не хватает места для расстановки опор. Но при вылете более 25 м грузоподъёмность падает до 30–40 тонн. Применяются редко — только для монтажа на ограниченных территориях, например, в цехах или на промышленных объектах с плотной застройкой.
Как выбрать автокран 200+ тонн
Выбор зависит от трёх ключевых параметров: максимальный вес груза, необходимая высота подъёма и радиус действия. Начните с расчёта нагрузки: если груз 190 тонн, но вы работаете на вылете 25 м, убедитесь, что кран способен поднять 220–230 тонн на этом радиусе. Всегда используйте нагрузочную диаграмму производителя — она доступна в технической документации или в приложении на смартфоне.
На заметку: Не доверяйте «номинальной» грузоподъёмности. Она указана при минимальном вылете (1–3 м). При радиусе 20 м грузоподъёмность может снизиться на 50–70%.
Учитывайте тип грунта. На песчаном или болотистом грунте требуются дополнительные опорные плиты. Для тяжёлых кранов лучше брать модели с гидравлическими опорами, которые автоматически выравнивают платформу. Также проверьте наличие системы автоматического контроля устойчивости — она предотвращает опрокидывание при ветре более 12 м/с.
При аренде требуйте документы: свидетельство о регистрации крана, последний акт технического осмотра, сертификаты на грузозахватные устройства. Не берите кран без оператора с категорией 6 (для кранов свыше 100 тонн). Оператор должен иметь опыт работы с аналогичными моделями — не менее 3 лет.
Типичные ошибки при эксплуатации
Самая частая ошибка — использование крана с неправильной конфигурацией противовеса. Если противовес рассчитан на 120 тонн, а оператор устанавливает только 90, кран может опрокинуться даже при нагрузке ниже номинальной. Другая ошибка — игнорирование ветровой нагрузки. При скорости ветра 15 м/с (6 баллов) грузоподъёмность падает на 20–30%. Для кранов 200+ тонн это критично — 200-тонный груз при ветре 15 м/с может вести себя как 260-тонный.
Третья ошибка — несоблюдение зоны безопасности. При подъёме груза в радиусе 15–20 м от крана не должно быть людей. Даже случайное падение грузозахватного устройства может привести к гибели. Четвёртая — использование крана на уклоне более 2%. Уклон 1,5% уже требует перерасчёта нагрузки. Пятая — отсутствие предварительного тестового подъёма. Перед основным монтажом всегда проводят тест с 80% от номинальной нагрузки.
«Один из самых опасных моментов — когда оператор думает, что „всё в порядке“, потому что кран не издаёт звуков. Но система предупреждения срабатывает только при критических отклонениях. Малейшее отклонение от нормы — уже повод остановить работу» — инженер-монтажник, 18 лет опыта в энергетике.
Часто задаваемые вопросы
Часто задаваемые вопросы
Что считается автокраном мощностью 200+ тонн?
Автокраном мощностью 200+ тонн называют самоходное крановое устройство с грузоподъёмностью от 200 тонн на основном стреловом оборудовании, установленное на шасси автомобильного типа. Такие машины используются исключительно для тяжёлых монтажных работ — сборки промышленных установок, установки турбин, мостовых конструкций и т.п. Они не относятся к обычным строительным кранам, а являются специализированными гигантами, требующими специальной подготовки экипажа и инфраструктуры.
Какие ключевые отличия между автокранами 200 тонн и 300 тонн?
Основное отличие — в радиусе действия, массе противовеса и длине стрелы. Кран 200 тонн при радиусе 10 м поднимает до 200 тонн, тогда как 300-тонный кран при том же радиусе поднимает до 310–330 тонн. Длина стрелы у 300-тонного может достигать 80–100 м против 60–70 м у 200-тонного. Противовес у 300-тонного крана весит до 180 тонн, тогда как у 200-тонного — 90–110 тонн. Это влияет на транспортировку, время расстановки и требования к площадке.
Какие требования к площадке для установки автокрана 200+ тонн?
Площадка должна быть ровной, уплотнённой и выдерживать давление до 30 т/м². Для кранов 200+ тонн требуется бетонная плита толщиной 25–35 см или уплотнённый щебень с геотекстилем на глубину 40–60 см. Уклон не должен превышать 1–1,5%. Вокруг крана необходимо оставить зону радиусом 15–25 м для маневрирования и обеспечения безопасности. Отсутствие подземных коммуникаций и устойчивость грунта проверяются геодезистом перед установкой.
Какие модели автокранов 200+ тонн считаются наиболее надёжными?
Наиболее надёжными признаны Liebherr LTM 1250, Terex Demag CC 2800-1, Tadano FA-300ER и Grove GMK6300L. Liebherr LTM 1250 работает с грузоподъёмностью до 250 тонн при стреле 100 м, имеет систему автоматического контроля нагрузки и устойчивости. Terex Demag CC 2800-1 — один из немногих с возможностью удлинения стрелы до 120 м с грузом до 280 тонн. Tadano FA-300ER отличается надёжностью в условиях высокой влажности и низких температур. Grove GMK6300L — лидер по соотношению мощности и мобильности.
Можно ли использовать автокран 200+ тонн на стройке без разрешения?
Нет, использование таких кранов требует обязательного согласования с Ростехнадзором и оформления разрешения на производство работ с применением грузоподъёмных механизмов. По приказу Ростехнадзора № 533 от 12.11.2013, автокраны с грузоподъёмностью более 100 тонн подлежат обязательной регистрации и ежегодной технической проверке. Без разрешения эксплуатация запрещена, а нарушение влечёт штраф до 500 000 рублей и приостановку работ.
Какие ошибки чаще всего совершают при эксплуатации автокрана 200+ тонн?
Наиболее частые ошибки — игнорирование нагрузочных диаграмм, неправильная расстановка противовеса, превышение уклона площадки и отсутствие контроля за ветровой нагрузкой. Многие операторы не учитывают, что при радиусе 25 м грузоподъёмность падает до 40–60% от номинальной. Также распространённой ошибкой является использование крана без гидроусилителей или с недостаточно развернутыми опорами. Это приводит к опрокидыванию и повреждению стрелы.
