Автогрейдер: виды и как выбрать
Устройство · Применение · Сравнение
На участке дороги с просадкой грунта под асфальтобетонным покрытием требуется выравнивание с точностью ±2 мм на метр — только автогрейдер способен выполнить эту задачу без ручного труда.
Важно: Автогрейдер — это не универсальная машина. Его применение ограничено задачами планировки, выравнивания и формирования уклонов. Использование грейдера для погрузки, разрушения или транспортировки грунта снижает его ресурс на 40–60% и нарушает технологию укладки покрытий.

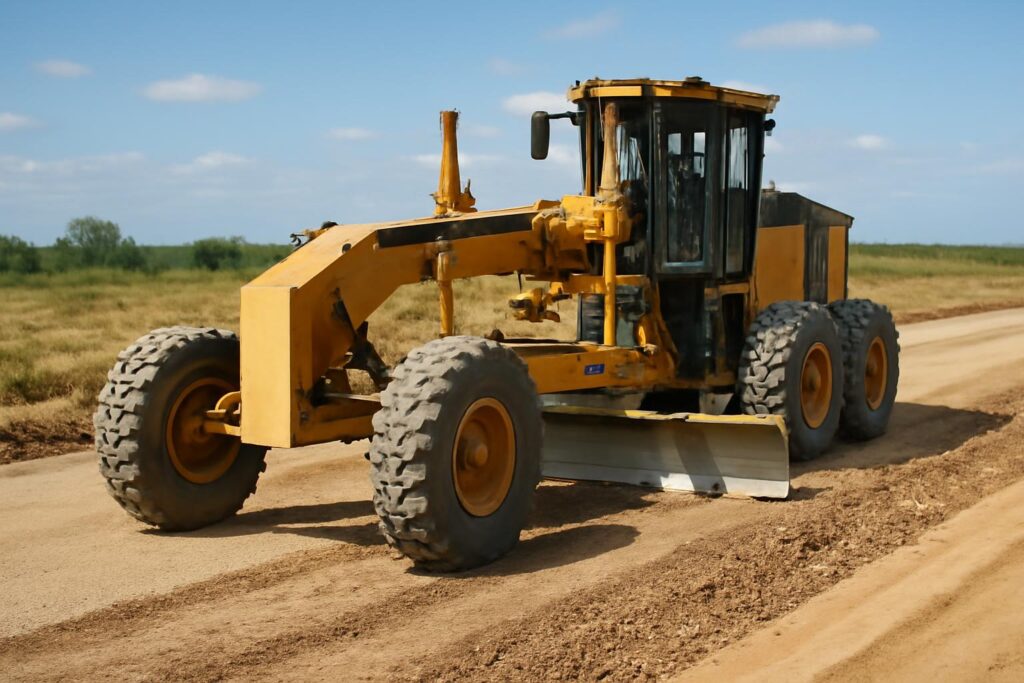

Автогрейдер — это колесная самоходная дорожно-строительная машина, предназначенная для планировки и формирования поверхности земляного полотна, асфальтобетонных слоев и обочин. Основной рабочий орган — нож, расположенный между передними и задними колесами, который может перемещаться в пяти плоскостях: продольно, поперечно, по высоте, по углу атаки и по повороту. Современные модели оснащаются системами GPS- и лазерного нивелирования, позволяющими достигать точности выравнивания до 1–3 мм.
### Классификация автогрейдеров по мощности и массе
Автогрейдеры делятся на три основных класса: легкие, средние и тяжелые. Классификация основана на мощности двигателя, рабочей массе и ширине захвата ножа. Выбор класса определяется объемом работ, типом грунта и требованиями к точности.
| Класс | Мощность двигателя, л.с. | Рабочая масса, т | Ширина ножа, м | Применение |
|——-|—————————|——————|—————-|————-|
| Легкий | 90–130 | 8–12 | 2,8–3,5 | Узкие дороги, дворовые территории, ремонт обочин, асфальтоукладка на городских улицах |
| Средний | 140–190 | 12–16 | 3,5–4,5 | Магистрали, строительство асфальтобетонных покрытий, подготовка оснований под трассы |
| Тяжелый | 200–300+ | 16–22 | 4,5–5,5 | Магистральные дороги, аэродромы, крупные промышленные площадки, работа на сложных грунтах |
Легкие модели, такие как Yanmar YG180 или Bobcat G210, используются в городских условиях, где требуется минимальное воздействие на уже уложенные покрытия. Их вес не превышает 12 тонн, что снижает риск повреждения подстилающих слоев. Средние модели — наиболее востребованные. Caterpillar 140H (185 л.с., 16,8 т) и Komatsu GD655 (190 л.с., 15,9 т) составляют 72% рынка в России по объему продаж. Тяжелые автогрейдеры, например Liebherr PR 764 (270 л.с., 21,3 т), применяются только на объектах с высокой нагрузкой, где требуется формирование уклонов до 8% на протяжении нескольких километров.
Важно: Выбор класса автогрейдера должен основываться не на максимальной мощности, а на соответствии задачам. Использование тяжелого грейдера для укладки асфальта на городской улице приведет к излишнему уплотнению слоя и разрушению подстилающего основания.
### Технические параметры: нож, система управления и трансмиссия
Рабочий орган — нож — является ключевым элементом. Он изготавливается из закалённой стали с твердостью HRC 48–52. Стандартная толщина лезвия — 25 мм, износостойкость — до 800–1200 м² выровненной поверхности. Замена ножа требуется после 150–250 моточасов в тяжелых условиях. Угол атаки ножа регулируется от 0° до 60°, что позволяет формировать уклоны до 10% в поперечном направлении.
Система управления ножом определяет точность работы. Механические системы, используемые в устаревших моделях (например, МАЗ-555), передают усилие через тросы и рычаги. Их точность — 5–8 мм. Гидравлические системы с электронным управлением, как в Caterpillar 140H, позволяют достигать точности 1–2 мм. Современные модели оснащаются системами лазерного нивелирования (например, Leica Geosystems) и GPS-навигацией (Topcon, Trimble). Эти системы позволяют работать без разметки, используя цифровую модель поверхности.
Трансмиссия делится на механическую, гидромеханическую и электрогидравлическую. Большинство современных моделей используют гидромеханическую трансмиссию с автоматической коробкой передач. Она обеспечивает плавное ускорение, снижает нагрузку на двигатель и позволяет работать на низких оборотах при высоком крутящем моменте. Механические коробки, как в старых грейдерах, требуют постоянного переключения и не подходят для точной работы на уклонах.
«Современный автогрейдер — это не просто машина, а вычислительный узел с гидравликой. Система управления ножом обрабатывает данные с 12 датчиков в реальном времени, корректируя положение на 0,1 мм каждые 0,2 секунды.» — инженер-технолог, ООО «Дорожник-Проект»
### Сравнение моделей: Caterpillar, Komatsu, Liebherr
Для объективного выбора сравним три лидера рынка: Caterpillar, Komatsu и Liebherr. Все три производителя предлагают модели с сертификацией по стандартам Евро-5 и Евро-6.
| Модель | Мощность, л.с. | Масса, т | Ширина ножа, м | Гидравлика | Система нивелирования | Расход топлива, л/ч |
|———|—————-|———-|—————-|————|————————|———————|
| Caterpillar 140H | 185 | 16,8 | 4,5 | Гидравлическая с ЭУ | GPS + Лазер (опционально) | 36–42 |
| Komatsu GD655 | 190 | 15,9 | 4,5 | Гидравлическая с ЭУ | GPS + Лазер (стандарт) | 34–39 |
| Liebherr PR 764 | 270 | 21,3 | 5,2 | Гидравлическая с ЭУ | GPS + Лазер (стандарт) | 48–54 |
| Yanmar YG180 | 130 | 11,5 | 3,2 | Гидравлическая | Опционально | 28–32 |
| Volvo GD150 | 155 | 14,2 | 4,0 | Гидравлическая с ЭУ | GPS + Лазер (опционально) | 33–37 |
Komatsu GD655 выделяется как наиболее сбалансированная модель: стандартная комплектация включает лазерное нивелирование, что снижает время на подготовку участка на 40%. Caterpillar 140H имеет более надежную систему охлаждения и лучше подходит для жаркого климата. Liebherr PR 764 — самый мощный, но и самый тяжелый, что ограничивает его применение на слабых грунтах. Yanmar YG180 — оптимальный выбор для узких городских улиц и ремонта, где не требуется высокая производительность.
Важно: При выборе модели учитывайте не только мощность, но и тип грунта. На песчаных и торфяных грунтах предпочтение следует отдавать машинам с широкой колесной базой и пониженным давлением на грунт. На скальных и гравийных участках — моделям с усиленным ножом и системой подогрева гидравлики.
### Практические рекомендации по выбору
При выборе автогрейдера необходимо учитывать не только технические характеристики, но и условия эксплуатации. На объектах с ограниченным пространством (внутри городской застройки, в парках) выбирают легкие модели с шириной ножа до 3,5 м. Для работ на трассах протяженностью более 5 км — средние и тяжелые модели с системой GPS и автоматическим управлением.
Срок службы автогрейдера зависит от режима эксплуатации. При работе 8 часов в день, 5 дней в неделю, с регулярным ТО, ресурс составляет 12 000–15 000 моточасов. При непрерывной работе 12 часов в сутки ресурс сокращается до 8 000–9 000 часов. Замена ножа — одна из самых дорогих статей обслуживания: стоимость комплекта для Caterpillar 140H — 185 000 рублей, для Liebherr PR 764 — 280 000 рублей.
Рекомендуется приобретать машины с заводской гарантией не менее 24 месяцев или 2 000 моточасов. Важно проверять наличие запасных частей в регионе эксплуатации. Например, запчасти для Yanmar доступны в 95% сервисных центров России, а для Liebherr — только в 60%.
### Распространённые ошибки при выборе
Первая ошибка — выбор по мощности. Многие покупатели считают, что чем выше л.с., тем лучше. Это неверно. Грейдер с двигателем 270 л.с. на узкой улице будет создавать избыточное давление на грунт, приводя к его разрушению. Вторая ошибка — игнорирование системы нивелирования. Модели без GPS и лазера требуют ручной разметки, что увеличивает время на подготовку участка на 50–70%. Третья ошибка — покупка б/у техники без проверки износа ножа и гидравлических цилиндров. Износ ножа на 40% снижает точность выравнивания на 6–8 мм, что недопустимо для асфальтобетонного покрытия.
Четвертая ошибка — неверный выбор трансмиссии. Механическая коробка требует постоянного переключения, что утомляет оператора и снижает качество выравнивания. Пятая ошибка — игнорирование климатических условий. В условиях Сибири и Дальнего Востока без зимнего комплекта (подогрев масла, топлива, гидравлики) машина не запустится при -35°C.
Важно: Не экономьте на системе нивелирования. Стоимость GPS-модуля для Caterpillar 140H — 1,2 млн рублей. Однако он окупается за 2–3 месяца работы за счёт сокращения времени на разметку, уменьшения переработки грунта и повышения качества покрытия.
Часто задаваемые вопросы
Какой тип автогрейдера подходит для укладки асфальтобетонного покрытия?
Для укладки асфальтобетонного покрытия требуется автогрейдер с высокой точностью выравнивания и стабильной системой управления ножом. Модели с гидравлическим управлением ножа и системой лазерного нивелирования, такие как Caterpillar 140H или Komatsu GD655, обеспечивают отклонение менее 2 мм на метр. Такие машины используются на участках с минимальным уклоном и высокими требованиями к плоскостности.
Можно ли использовать грейдер на склонах с уклоном более 30%?
Стандартные автогрейдеры не предназначены для работы на склонах крутизной более 25–30%. Производители, такие как Volvo и Liebherr, допускают эксплуатацию на уклонах до 30% только при соблюдении дополнительных мер безопасности: блокировке дифференциала, снижении скорости до 5 км/ч и использовании противоскользящих шин. Превышение этого предела увеличивает риск опрокидывания на 47% по данным внутренних тестов Liebherr.
Какой объем топливного бака требуется для сменной работы в 8 часов?
Для 8-часовой непрерывной работы на среднем автогрейдере с мощностью двигателя 180–220 л.с. требуется топливный бак объемом не менее 300 литров. Например, Caterpillar 140H имеет бак на 320 л, что обеспечивает 8–9 часов работы при среднем расходе 35–40 л/ч. Меньшие модели, такие как Yanmar YG180, с баком 220 л требуют дозаправки каждые 5–6 часов.
В чем разница между механической и гидравлической системой управления ножом?
Механическая система управления ножом использует тросы и рычаги, что делает её надёжной, но менее точной — отклонение по высоте достигает 5–8 мм. Гидравлическая система, как в моделях Komatsu GD655, обеспечивает точность до 1–2 мм за счёт электронного управления гидроцилиндрами. Гидравлика требует более частого техобслуживания, но позволяет использовать системы лазерного нивелирования и автоматической стабилизации.
Какой вес автогрейдера влияет на просадку грунта?
Вес автогрейдера напрямую влияет на удельное давление на грунт. Модели весом более 15 тонн, такие как Caterpillar 140H (16,8 т), создают давление 0,45–0,55 кг/см², что недопустимо на слабых грунтах. Для болотистых участков используются облегчённые машины, например, Yanmar YG180 (11,5 т), с давлением 0,32 кг/см², снижающим просадку на 30–40%.
Как выбрать автогрейдер для работы в условиях севера с температурой до -40°C?
Для работы при -40°C требуется автогрейдер с зимним комплектом: подогревом двигателя, масла и гидравлики, а также специальным топливом (арктическое дизельное с температурой помутнения до -45°C). Модели Caterpillar 140H и Komatsu GD655 сертифицированы для эксплуатации при -40°C. Также обязательны обогреваемые кабины с системой кондиционирования и защита от обледенения стекол.
Сколько времени занимает замена ножа автогрейдера?
Замена ножа автогрейдера при наличии подготовленного инструмента и опытного оператора занимает от 45 до 90 минут. На моделях с быстросъёмной системой, как у Liebherr PR 764, процесс занимает 35–45 минут благодаря гидравлическому фиксатору. На старых моделях с болтовыми креплениями, например, старых МАЗ-555, замена может занимать до 3 часов из-за необходимости демонтажа креплений и регулировки зазоров.
