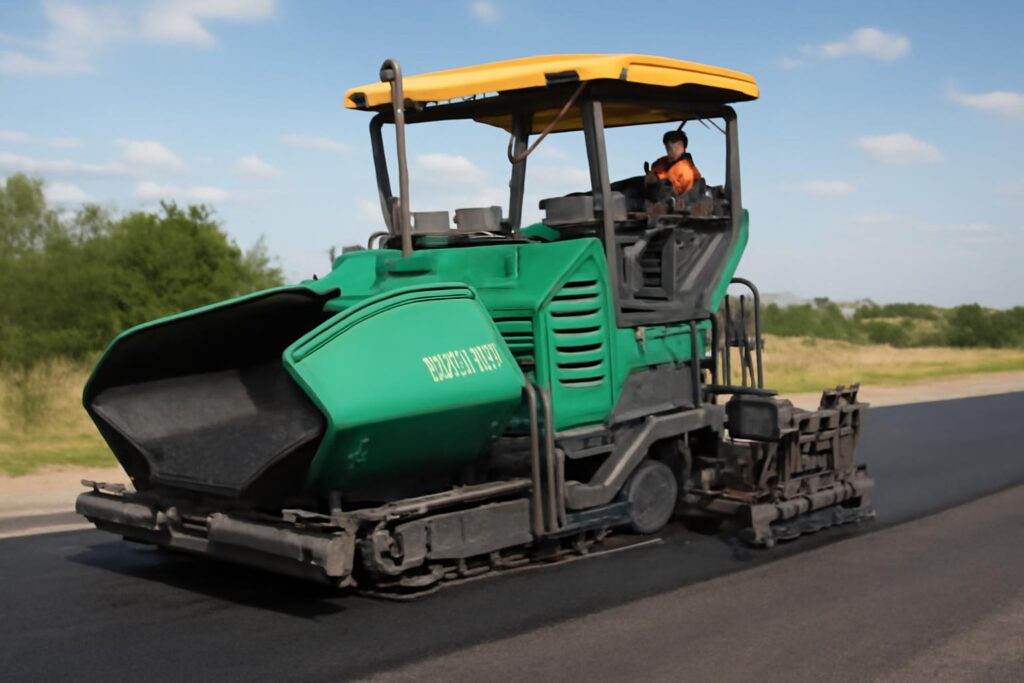

Асфальтоукладчик Vogele: обзор моделей
Устройство · Применение · Сравнение
Первый асфальтоукладчик Vögele был создан в 1938 году в Германии — это был не просто механизм, а революция в дорожном строительстве, заменивший ручной труд на точную, равномерную и быструю укладку асфальтобетонных смесей.
Важно: Асфальтоукладчики Vögele не просто «работают» — они формируют качество дорожного покрытия. Неправильный выбор модели или нарушение режима эксплуатации ведут к дефектам, которые невозможно исправить уплотнителем — только полный демонтаж и повторная укладка.
Устройство и принцип работы
Асфальтоукладчик Vögele — это сложный комплекс, объединяющий бункер для приёма асфальтобетонной смеси (АБС), транспортёрную ленту, систему выравнивания и вибрации, а также гидравлическую систему управления. Основной принцип работы — непрерывная подача смеси с равномерной скоростью и её стабилизация под действием вибро- и разравнивателя. Лента подачи выполнена из армированной резины с антипригарным покрытием, что снижает налипание смеси и исключает образование трещин на поверхности.
Гидравлические цилиндры регулируют высоту и угол наклона разравнивателя, что позволяет точно выдерживать толщину слоя от 20 до 300 мм. В современных моделях, таких как Super 2600-3, используется электронная система управления с датчиками положения, которые автоматически корректируют параметры в зависимости от уклона дороги. Это особенно важно при укладке на мостах и эстакадах, где допустимые отклонения по толщине не превышают ±3 мм по ГОСТ 30108-94.
Температурный контроль — ключевой элемент. Смеси с температурой ниже 110 °C становятся слишком вязкими, выше 180 °C — теряют структуру. Vögele оснащён системой нагрева ленты и бункера, которая поддерживает температуру в пределах 130–160 °C, обеспечивая оптимальную подвижность смеси. Модели с опцией «WarmLiner» дополнительно подогревают боковые стенки бункера, предотвращая остывание на краях.
«Когда лента начинает проскальзывать — это не проблема гусениц. Это сигнал: смесь остыла, или лента изношена. В 80% случаев причина — не в машине, а в операторе, который не контролирует температуру смеси» — старший механик дорожной бригады, 18 лет на Vögele.
Обзор моделей Vögele: от лёгких до тяжёлых
Современная линейка асфальтоукладчиков Vögele включает три основные серии: Super 1600-3, Super 1800-3 и Super 2100-3 / Super 2600-3. Они различаются по массе, ширине укладки, мощности двигателя и типу ходовой части. Каждая модель оптимизирована под определённый тип работ.
Модель Super 1600-3 — самая лёгкая, массой 8,8 тонн, с колёсной ходовой. Подходит для узких дорог, дворов, пешеходных зон. Ширина укладки — 1,5–5,5 м. Мощность двигателя — 135 кВт. Используется преимущественно в городских условиях, где требуется манёвренность и минимальное воздействие на существующее покрытие.
Super 1800-3 — самый востребованный в России. Гусеничная база, масса 12,5 тонн, ширина укладки 1,5–4,5 м. Мощность 155 кВт. Отлично справляется с ремонтом дорог в плотной застройке, укладкой в стыках с бордюрами, на перекрёстках. Бункер на 10 тонн позволяет работать без частых остановок для подвоза смеси. Это оптимальный баланс между производительностью и манёвренностью.
Super 2100-3 — средняя тяжёлая модель. Гусеничная ходовая, масса 17,5 тонн, ширина укладки 1,5–9 м, мощность 185 кВт. Бункер на 15 тонн. Используется на магистралях, обходных дорогах, участках шириной до 8 м. Отлично подходит для укладки ЩМА и модифицированных смесей.
Super 2600-3 — флагман линейки. Масса 22,3 тонн, ширина укладки до 12 м, мощность двигателя 225 кВт. Бункер на 18 тонн. Оснащён двойной системой разравнивания и гидравлическим подъёмом ленты. Применяется на федеральных трассах, автомагистралях, при укладке толстых слоёв (до 300 мм) и при работе с высокоплотными смесями. Требует специального транспорта для перевозки и мощного асфальтосмесительного завода (АСЗ).
Важно: Неверный выбор модели — одна из главных причин перерасхода топлива и снижения качества покрытия. Укладка на 10-метровой дороге асфальтоукладчиком Super 1800-3 вместо Super 2600-3 увеличивает время работы на 35% и требует на 20% больше подвозов смеси.
Сравнение гусеничных и колёсных моделей
Выбор между гусеничной и колёсной ходовой — один из ключевых решений при закупке. Гусеницы обеспечивают лучшее сцепление и равномерное распределение нагрузки, что критично для укладки на нестабильных основаниях. Колёса же быстрее передвигаются и не оставляют следов на уже уложенной поверхности.
| Параметр | Super 1600-3 (колёсный) | Super 1800-3 (гусеничный) | Super 2100-3 (гусеничный) | Super 2600-3 (гусеничный) |
|---|---|---|---|---|
| Масса (т) | 8,8 | 12,5 | 17,5 | 22,3 |
| Ширина укладки (м) | 1,5–5,5 | 1,5–4,5 | 1,5–9 | 1,5–12 |
| Мощность двигателя (кВт) | 135 | 155 | 185 | 225 |
| Бункер (т) | 7 | 10 | 15 | 18 |
| Скорость передвижения (км/ч) | 12 | 8 | 9 | 10 |
| Толщина укладки (мм) | 20–150 | 20–180 | 20–250 | 20–300 |
Эксплуатация и техническое обслуживание
Эксплуатация асфальтоукладчика Vögele требует строгого соблюдения регламента. Первое правило — никогда не запускать машину с холодным двигателем. Гидравлическая система должна прогреваться до 40–50 °C в течение 10–15 минут. При запуске на морозе ниже -10 °C используйте предпусковой подогреватель, иначе масло в насосах загустевает, и давление не достигает нужного уровня — это приводит к перегрузке гидромоторов.
Каждые 500 моточасов необходимо менять масло в гидравлической системе. Для моделей Super 2100-3 и Super 2600-3 рекомендуется использовать масло Vögele HLP 46 или аналоги по стандарту ISO 11158. Замена масла через фильтр с тонкой очисткой (10 мкм) — обязательна. Неиспользование этого ведёт к заклиниванию пропорциональных клапанов, которые управляют разравнивателем. Стоимость ремонта одного клапана — от 120 тыс. рублей.
Проверка натяжения ленты транспортёра — ежедневная процедура. Оптимальное провисание — 10–15 мм на 1 метре. При провисании более 20 мм лента начинает проскальзывать, при этом смесь не равномерно распределяется. Проверяйте износ ленты визуально: если видны трещины, расслоения или обнажённые металлические нити — заменяйте немедленно. Ресурс ленты — 800–1200 моточасов, но при работе с абразивной смесью (например, с крупным щебнём) — только 600.
Важно: Не используйте асфальтоукладчик для выравнивания неровностей основания. Он не является землеройной машиной. Любые перепады более 20 мм на 2 м должны быть устранены до укладки. Нарушение этого правила приводит к трещинам, расслоению и сокращению срока службы покрытия в 2–3 раза.
Распространённые ошибки и их последствия
Ошибки операторов — основная причина выхода из строя асфальтоукладчиков Vögele. Первая ошибка — укладка смеси при температуре ниже 110 °C. Это приводит к образованию «холодных швов», которые не сцепляются с основанием. Вторая — некорректная настройка вибро- и разравнивателя. При неправильном угле наклона (например, 12° вместо 15°) образуются борозды и волны, особенно на моделях с гидравлическим управлением Super 2600-3.
Третья ошибка — игнорирование очистки ленты и бункера. Налипший асфальт на ленте создаёт неравномерную подачу, что приводит к «ленточным» дефектам — полосам с разной плотностью. Четвёртая — работа без подогрева в холодную погоду. Лента и бункер охлаждаются, смесь застывает на поверхности, что приводит к засорению системы. Пятая — неправильная скорость укладки. При скорости выше 4 м/мин на толстом слое (более 150 мм) смесь не успевает уплотниться, и после прохода катка остаются вмятины.
Все эти ошибки ведут к одному результату — отказу от гарантии. Производитель Vögele не покрывает дефекты, вызванные нарушением режима эксплуатации. Ремонт гидросистемы после перегрева — от 450 тыс. рублей. Замена всей транспортёрной ленты — 280 тыс. рублей. Восстановление разравнивателя — 320 тыс. рублей. Это дороже, чем покупка новой ленты каждые 1000 моточасов.
Стоимость и стоимость владения
Цена нового асфальтоукладчика Vögele зависит от модели и комплектации. Базовая версия Super 1800-3 без дополнительных опций стоит от 38 млн рублей. Super 2100-3 — от 52 млн, Super 2600-3 — от 68 млн. Комплектация «люкс» с системой точного позиционирования (GPS-навигация), подогревом бункера, дополнительными датчиками и автоматическим управлением разравнивателем увеличивает цену на 15–20%.
Б/у техника — популярный вариант. Модели 2018–2020 годов с пробегом до 1500 моточасов продаются за 25–35 млн рублей. Важно требовать полную сервисную книжку с отметками о замене масла, фильтров и ленты. Модель с заменой ленты в 800 моточасов и регулярной заменой гидравлического масла стоит на 20% дороже той, у которой сервис не вёлся. Техника с пробегом более 2000 моточасов требует капитального ремонта — и её цена не должна превышать 20 млн рублей.
Стоимость владения включает не только цену покупки, но и ТО, топливо и запчасти. Средний расход дизтоплива — 18–25 л/час в зависимости от нагрузки. Годовая стоимость ТО — 1,2–1,8 млн рублей (для Super 2100-3). Замена фильтров — 30 тыс. рублей каждые 250 часов. Стоимость одной ленты — 280 тыс. рублей, но при правильной эксплуатации она служит 1000+ часов.
| Модель | Новая цена (руб.) | Б/у (2018–2020, до 1500 м/ч) | Годовые затраты ТО (руб.) | Срок службы до капитала (моточасы) | Запас прочности гусениц (км) |
|---|---|---|---|---|---|
| Super 1600-3 | 32 млн | 20–25 млн | 900 тыс. | 10 000 | 8 000 |
| Super 1800-3 | 38 млн | 25–30 млн | 1,2 млн | 12 000 | 10 000 |
| Super 2100-3 | 52 млн | 32–38 млн | 1,5 млн | 14 000 | 12 000 |
| Super 2600-3 | 68 млн | 40–48 млн | 1,8 млн | 15 000 | 14 000 |
Практические рекомендации
Для работы на трассе с высокой интенсивностью (более 5000 тонн АБС в день) используйте Super 2600-3. Он способен укладывать до 800 тонн в смену. Для городских дорог — Super 1800-3. Для узких улиц и ремонтных работ — Super 1600-3. Не экономьте на подвозе смеси — задержка более 15 минут между двумя партиями создает холодный шов. Используйте несколько автосамосвалов с термокрышками.
Обучайте операторов. Неквалифицированный человек снизит производительность на 30%. Используйте системы контроля — например, датчики температуры на выходе из бункера. Установите в кабине табло с предельными значениями: температура смеси 130–160 °C, скорость укладки 2–4 м/мин, давление в гидросистеме 200–250 бар.
При работе в дождь — остановите укладку. Вода в смеси вызывает взрывное парообразование при уплотнении, что приводит к пустотам и расслоению. Правильный асфальтоукладчик — это не просто машина, а инструмент точного производства. Его задача — не просто уложить, а сформировать долговечное покрытие, которое прослужит 15–20 лет.
Часто задаваемые вопросы
Какая модель Vogele подходит для укладки асфальта на городских дорогах?
Для городских дорог с ограниченным пространством и частыми остановками оптимальна модель Vögele Super 1800-3. Её ширина укладки 1,5–4,5 м, компактная база на гусеничном ходу и точная система управления позволяют работать в плотной городской застройке. Модель соответствует требованиям ГОСТ 30108-94 по качеству укладки асфальтобетонных смесей. Её масса 12,5 тонн не перегружает существующее дорожное покрытие.
Чем отличаются гусеничные и колёсные асфальтоукладчики Vogele?
Гусеничные модели, такие как Vögele Super 2100-3 и Super 2600-3, обеспечивают лучшую проходимость на мягких грунтах и устойчивость при укладке толстых слоёв до 300 мм. Колёсные, например Vögele Super 1600-3, быстрее передвигаются между участками и не оставляют следов на готовом покрытии, но требуют твёрдой опоры. Гусеницы распределяют нагрузку на 40% меньше, чем колёса, что критично для ремонта асфальта на мостах.
Как часто нужно менять ленту подачи асфальта в асфальтоукладчике Vogele?
Лента подачи асфальта (ленточный транспортёр) требует замены после 800–1200 моточасов в зависимости от температуры смеси и абразивности заполнителя. В моделях Super 2100-3 и Super 2600-3 лента выполнена из армированной резины с титановым покрытием, что увеличивает срок службы. Регулярная проверка натяжения и чистка от налипшего асфальта продлевают её жизнь на 20–30%. Игнорирование этого ведёт к перекосу и проскальзыванию — нарушению толщины покрытия по ГОСТ 30108-94.
Какие ошибки чаще всего допускают при эксплуатации асфальтоукладчиков Vogele?
Наиболее частая ошибка — укладка смеси при температуре ниже 110 °C, что приводит к расслоению и неравномерной уплотненности. Вторая — некорректная настройка вибро- и разравнивателя: при неправильном угле наклона образуются борозды, особенно на моделях с гидравлическим управлением Super 2600-3. Третья — пренебрежение регламентом техобслуживания: замена масла в гидросистеме должна проводиться каждые 500 моточасов, а не по календарю.
Можно ли использовать асфальтоукладчик Vogele для укладки щебеночно-мастичного асфальта (ЩМА)?
Да, все современные модели Vögele — Super 1800-3, Super 2100-3, Super 2600-3 — рассчитаны на укладку ЩМА. Однако требуются дополнительные меры: увеличение температуры смеси до 180–190 °C, снижение скорости укладки до 2–3 м/мин и использование специальных лент с антипригарным покрытием. В противном случае смесь залипает на транспортёре, что вызывает остановки и дефекты поверхности. Рекомендуется использовать комплект с дополнительным нагревом ленты (опция Vögele).
Какова типичная стоимость асфальтоукладчика Vogele нового и б/у?
Новый асфальтоукладчик Vögele Super 1800-3 стоит от 38 млн рублей, Super 2100-3 — от 52 млн, Super 2600-3 — от 68 млн. Б/у модели 2018–2020 годов с пробегом до 1500 моточасов продаются за 25–35 млн, в зависимости от состояния гидросистемы и транспортёра. Важно проверять сервисные книги: техника с регулярным обслуживанием у официальных дилеров Vögele сохраняет 70–80% стоимости. Цена ниже 20 млн — повод для углублённой диагностики.
Как выбрать между Vögele Super 2100-3 и Super 2600-3 для крупного дорожного участка?
Для участков длиной более 5 км и шириной 6–12 м предпочтительна модель Super 2600-3 с шириной укладки до 12 м и мощностью двигателя 225 кВт. Super 2100-3 (ширина до 9 м, 185 кВт) подходит для магистралей 4–8 м и менее интенсивных работ. Super 2600-3 имеет более крупный бункер (18 тонн против 15 тонн), что снижает частоту подвоза смеси. Для мегапроектов это экономит до 15% времени и 10% топлива.
