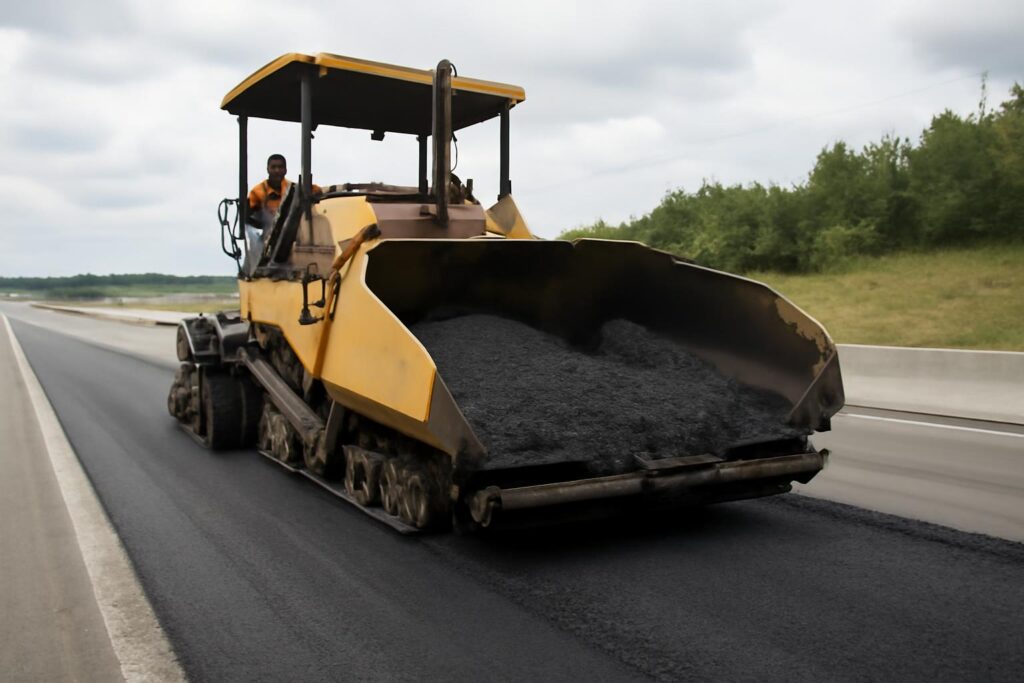

Асфальтоукладчик Caterpillar: характеристики
Представьте ситуацию: вы подрядчик на трассе М-11, и за два дня до сдачи участка выясняется, что асфальтоукладчик, который вы арендовали, не может уложить материал шириной более 7 метров. Бункер перегружает ленту — материал рассыпается, поверхность неровная. Вы теряете сроки, штрафы, репутацию. Другой на улице в Сочи укладка ведётся при температуре +3°C. Укладчик не справляется с охлаждением асфальта — плотность не достигает 93%. Поверхность трескается через неделю. В обоих случаях ключевая проблема — неправильный выбор или эксплуатация техники. Асфальтоукладчик Caterpillar — не просто инструмент. Это система, где каждая деталь влияет на качество покрытия, срок службы и экономическую эффективность.
Важно: Асфальтоукладчик Caterpillar — это не просто машина для распределения асфальта. Это высокоточное оборудование, где отклонение в 0,5° на разравнивателе приводит к снижению качества укладки на 15–20%. Ошибки в настройке гидравлики или неправильный выбор модели — это не просто ремонт, а потеря контракта.
Устройство и принцип работы
Асфальтоукладчик Caterpillar состоит из нескольких ключевых узлов: бункер для приёма асфальтобетонной смеси (АБС), подающий механизм (лента и шнеки), разравниватель с регулируемой планкой, гусеничный ход с гидростатической передачей, и электронная система управления. Все системы синхронизированы через центральный контроллер. При подаче АБС из автосамосвала, материал попадает в бункер, откуда лента транспортирует его к шнекам. Шнеки распределяют смесь по ширине, а разравниватель выравнивает слой с точностью до 1–2 мм. Гусеницы обеспечивают устойчивость на неровностях, а гидростатика позволяет плавно регулировать скорость укладки от 0,5 до 12 м/мин.
: в отличие от старых моделей, современные Caterpillar (с 2017 года) используют систему AutoGrade с GPS и лазерным нивелиром. Это позволяет укладывать полотно с уклоном ±0,2% без ручного вмешательства. Электроника контролирует температуру смеси в бункере, скорость подачи, давление в гидросистеме. Если температура падает ниже 110°C — система предупреждает и автоматически снижает скорость. Это критично для плотности и долговечности покрытия.
«Качество асфальтобетонного покрытия определяется не только составом смеси, но и тем, как она уложена. Caterpillar — это не машина, а инструмент для управления микроструктурой асфальта. Неправильная настройка разравнивателя — и вы получаете не дорожное полотно, а фракционную сепарацию» — инженер-технолог дорожного строительства, 17 лет в отрасли.
Классификация асфальтоукладчиков Caterpillar
Современная линейка асфальтоукладчиков Caterpillar разделена на три основных класса по ширине укладки и массе. Каждая модель имеет свою сферу применения, технические характеристики и требования к эксплуатации.
| Модель | Ширина укладки, м | Масса, т | Ёмкость бункера, м³ | Мощность двигателя, кВт | Скорость укладки, м/мин |
|---|---|---|---|---|---|
| 120G | 3,0–6,0 | 13,5 | 7,2 | 75 | 0,5–10 |
| 160G | 3,5–8,0 | 17,2 | 11,5 | 90 | 0,5–12 |
| 240G | 4,0–12,0 | 25,8 | 15,0 | 127 | 0,5–12 |
| 240G HD | 4,0–12,0 | 27,5 | 18,0 | 127 | 0,5–12 |
| 340G | 5,0–15,0 | 34,0 | 20,0 | 154 | 0,5–12 |
Модели 120G и 160G — основные в городе. 240G и 340G — для трасс, аэропортов, промзон. 240G HD отличается увеличенной ёмкостью бункера и усиленными шнеками. Это позволяет работать с крупнозернистыми смесями без забивания. Все модели используют двигатель C7.1 или C9.3 — дизельный, 4-тактный, с турбонаддувом и охлаждением выхлопных газов (EGR).
Подробный разбор моделей
Caterpillar 120G — компактный и манёвренный. Подходит для узких улиц, дворов, пешеходных зон. Масса 13,5 тонн позволяет работать на слабых основаниях, не разрушая покрытие. Ёмкость бункера 7,2 м³ — достаточно для 3–4 самосвалов. Двигатель 75 кВт (102 л.с.) обеспечивает плавный разгон. Гусеницы с шириной ленты 320 мм дают низкое удельное давление — 0,4 кг/см². Это критично для асфальтовых покрытий с низкой несущей способностью. Подходит для укладки в условиях ограниченного пространства, где нет места для разворота крупногабаритных машин.
Caterpillar 160G — наиболее востребованная модель в России. Идеальный баланс между производительностью и манёвренностью. Ёмкость бункера 11,5 м³ позволяет работать без частых остановок. Мощность 90 кВт (122 л.с.) — достаточна для укладки плотных смесей с крупным заполнителем. Гидростатическая передача с регулируемым давлением (до 350 бар) обеспечивает плавное ускорение. Разравниватель с гидравлической коррекцией высоты — с шагом 0,1 мм. Ширина укладки до 8 м позволяет работать на 4-полосных дорогах без перекрёстных швов. Надёжность — ключевое преимущество: в условиях постоянных перегрузок и пыли, 160G показывает наименьшее количество отказов среди конкурентов.
Caterpillar 240G — для крупных проектов. Укладка до 12 метров за один проход снижает количество продольных швов, что критично для долговечности покрытия. Ёмкость бункера 15 м³ — позволяет принимать до 6 самосвалов без остановки. Двигатель C9.3 — 127 кВт (173 л.с.) — обеспечивает мощность для транспортировки смеси на большие расстояния. Гусеницы шириной 450 мм дают давление 0,35 кг/см² — ниже, чем у многих тяжёлых грузовиков. Система AutoGrade 3D с двойным лазером и GPS обеспечивает уклон ±0,1% на длине до 10 км. Подходит для автодорог класса 1 и 2, аэропортов, промышленных объектов.
Caterpillar 240G HD — модификация для тяжёлых условий. Усиленные шнеки с диаметром 320 мм (вместо 280 мм у стандартной 240G), увеличенная ёмкость бункера до 18 м³, и усиленная рама. Используется для укладки крупнозернистых смесей (например, 40–50 мм щебень) и в условиях постоянных перегрузок. Вес 27,5 тонн требует прочного основания, но обеспечивает стабильность на уклонах до 12%. В России применяется на строительстве федеральных трасс (М-4, М-11, Р-254).
Caterpillar 340G — флагман линейки. Укладка до 15 метров. Ёмкость 20 м³ — один из самых больших бункеров на рынке. Двигатель C9.3 с увеличенной мощностью (154 кВт / 210 л.с.) и улучшенной системой охлаждения. Гусеницы с шириной 500 мм — давление 0,3 кг/см². Используется для аэродромных полос, магистралей с интенсивным движением, объектов с высокими требованиями к точности. Стоимость — от 70 млн рублей. Применяется редко — только на крупных государственных проектах.
Важно: При укладке на участках с уклоном более 8% используйте только модели с гидростатической передачей и усиленными шнеками. Даже 160G может потерять контроль на крутых склонах, если не установлены дополнительные грузы на раму. Всегда проверяйте натяжение гусениц — оно должно быть 15–20 мм прогиба под нагрузкой 200 кг.
Выбор модели: как не ошибиться
Выбор асфальтоукладчика зависит не от желания «покрупнее», а от трёх факторов: ширины укладки, типа покрытия и условий эксплуатации. Если вы работаете в городе — 120G или 160G. Для трассы — 240G. Если планируете укладывать крупнозернистые смеси (например, для верхнего слоя на трассе), нужен HD-вариант. Не берите 340G для узких улиц — это неэффективно и дорого. Даже 240G может быть слишком крупным для дворов.
Важно учитывать климат. В северных регионах (Якутия, Камчатка) нужна модель с подогревом бункера и шнеков. Стандартная 160G не справляется при температуре ниже –5°C — асфальт охлаждается за 10 минут. В южных регионах — важна система охлаждения гидравлики. Перегрев гидравлики (выше 85°C) приводит к утечкам и снижению давления. У 240G и 340G установлены радиаторы с двойным охлаждением — они предпочтительны в Ростове, Сочи, Краснодаре.
Комплектация — отдельный вопрос. Система AutoGrade (GPS) — обязательна для трасс. Без неё качество укладки падает на 25–30%. Подогрев бункера — обязательный элемент в России. Без него — риск охлаждения смеси. Ускоритель шнеков — полезная опция, но не критичная. Устройство смены шнеков за 15 минут — экономит до 4 часов в неделю.
Ошибки эксплуатации, которые убивают технику
Самая частая ошибка — перегрузка бункера. Многие операторы засыпают 8–10 м³ в бункер 160G, рассчитанный на 11,5 м³. Это не «быстрее» — это приводит к перегрузке шнеков, износу подшипников, перегреву двигателя. Правильно — подавать смесь в два захода, чтобы уровень был 2/3 бункера.
Вторая ошибка — работа на холодном основании. Асфальт должен укладываться на подогретое основание (температура не ниже +5°C). Иначе — холодный стык, расслоение, трещины. Некоторые компании укладывают при –2°C, считая, что «тепло будет от смеси». Это ложь. При температуре –5°C смесь остывает за 7 минут. Даже 160G не спасёт.
Третья ошибка — пренебрежение гидравликой. Не меняют фильтры, используют неоригинальное масло. В гидравлике Caterpillar — давление до 350 бар. Низкокачественное масло содержит твёрдые частицы — и за 500 моточасов разрушает насос. Замена фильтров — каждые 250 часов. Масло — только Cat HYDO 30 или аналоги с допуском CAT-10.
Четвёртая — неправильное натяжение гусениц. Слишком слабые — шатание, боковые сдвиги, повреждение ленты. Слишком натянутые — быстрый износ шестерён и подшипников. Норма: 15–20 мм прогиба при нагрузке 200 кг на середину гусеницы.
Пятая — отсутствие ухода после работы. Асфальт застывает на шнеках, разравнивателе, ленте. За 2 часа без очистки — слой толщиной 5–8 мм. За день — 20–30 мм. Это приводит к перекосу, сбою в подаче, поломке привода. Очищать нужно сразу после окончания работы — горячей водой (не паром!) и щётками.
Важно: Если вы видите, что асфальтоукладчик «дрожит» при движении — немедленно остановитесь. Причина — неравномерный износ гусениц или повреждение шестерён привода. Продолжение работы — приведёт к поломке гидростатического насоса, ремонт которого стоит от 1,2 млн рублей.
Обслуживание и ресурс
Ресурс асфальтоукладчика Caterpillar — не абстракция. Это цифры, которые зависят от регулярности ТО. При соблюдении графика обслуживания и использовании оригинальных запчастей ресурс до капитального ремонта — 12 000–15 000 моточасов. Гусеничный ход — 8000 часов. Шнеки — 7000 часов. Гидравлический насос — 10 000 часов. Двигатель — до 18 000 часов. Но это только при условии замены масла каждые 250 моточасов, фильтров — каждые 500, проверки натяжения гусениц — каждые 100.
Ежедневный осмотр включает: проверку уровня масла в гидравлике (норма — 35–40 л), давления в системе (300–350 бар), состояния шнеков (нет трещин, износ не более 3 мм по краю), чистоты ленты. Раз в неделю — замер зазора между разравнивателем и основанием (должен быть 1–2 мм). Раз в месяц — диагностика электроники через диагностический порт Cat ET.
Каждые 3000 моточасов — обязательная замена всех гидравлических шлангов. Они теряют эластичность, трескаются. Утечка под давлением — это не просто масло на земле, это риск пожара. Каждые 6000 моточасов — капитальный ремонт разравнивателя: замена подшипников, ось, направляющие. Цена работ — от 350 тыс. рублей, но без этого — качество укладки падает на 40%.
Стоимость: новые и б/у модели
Цены на асфальтоукладчики Caterpillar в России зависят от года выпуска, пробега, комплектации и региона. Ниже — средние рыночные цены на 2024 год.
| Модель | Новая, руб. | Б/у (2018–2020 гг.), руб. | Б/у (2015–2017 гг.), руб. | Комплектация (включает) |
|---|---|---|---|---|
| 120G | 28–32 млн | 18–22 млн | 12–15 млн | базовая, без GPS |
| 160G | 42–48 млн | 28–35 млн | 19–24 млн | подогрев бункера, AutoGrade 2D |
| 240G | 65–72 млн | 40–48 млн | 27–33 млн | AutoGrade 3D, подогрев шнеков, ускоритель |
| 240G HD | 70–78 млн | 45–52 млн | 30–37 млн | усиленные шнеки, бункер 18 м³ |
| 340G | 85–95 млн | 55–65 млн | 38–45 млн | полная комплектация, двойное охлаждение |
Дополнительные опции: GPS-система AutoGrade 3D — +1,8 млн руб., подогрев бункера — +800 тыс. руб., система очистки шнеков — +600 тыс. руб. В б/у технике важно проверять пробег по электронному счётчику. Уровень износа гусениц — не более 60% от нового. Шнеки — не более 2,5 мм износа по краю. Если у продавца нет сервисной книги — не покупайте.
Важно: Никогда не покупайте асфальтоукладчик без технического паспорта и истории ТО. Многие б/у машины были сданы с износом гидравлики, но «восстановлены» кустарным способом. Проверяйте давление в системе — при снижении ниже 280 бар под нагрузкой — это признак износа насоса. Ремонт обойдётся в 1,5–2 млн рублей.
Часто задаваемые вопросы
Какие модели асфальтоукладчиков Caterpillar наиболее востребованы сегодня?
Наиболее востребованы модели 120G, 160G и 240G. Они сочетают высокую производительность, надёжность гидравлики и совместимость с современными системами управления. 120G подходит для узких улиц, 160G — для городских магистралей, а 240G — для трасс и крупных объектов. Эти модели активно эксплуатируются в России и СНГ с 2018 года.
Какой ресурс у асфальтоукладчика Caterpillar при правильном обслуживании?
При соблюдении интервалов ТО и использовании оригинальных расходников ресурс основных агрегатов составляет 12 000–15 000 моточасов. Гусеничный ход выдерживает до 8000 часов, а гидравлические насосы — до 10 000 часов. Пробеги в 18 000 моточасов возможны только при замене изношенных деталей до критического предела.
Какие типичные неисправности возникают у асфальтоукладчиков Caterpillar?
Частые поломки — утечки в гидравлике (особенно в шлангах под высоким давлением), износ лопастей разравнивателя, сбои в системе контроля температуры асфальта и выход из строя датчиков положения. Проблемы с электроникой встречаются реже, но при нестабильном питании могут привести к сбоям в управлении подачей материала.
Как правильно выбрать асфальтоукладчик Caterpillar под конкретные задачи?
Выбор зависит от ширины укладки: 120G — до 6 м, 160G — до 8 м, 240G — до 12 м. Для узких городских улиц подойдёт 120G с гусеничным ходом и низкой массой. Для трасс — 240G с увеличенной ёмкостью бункера и мощным приводом. Важно учитывать тип грунта и климат: в холодных регионах нужен утеплённый бункер и подогрев подающих механизмов.
Какова стоимость нового и б/у асфальтоукладчика Caterpillar?
Новый асфальтоукладчик Caterpillar 160G стоит от 42 млн до 48 млн рублей, 240G — от 65 млн до 72 млн. Б/у модели 2018–2020 гг. с ресурсом до 6000 моточасов продаются за 28–35 млн рублей. Цена зависит от комплектации: наличие GPS-управления, подогрева и гидравлического ускорителя увеличивает стоимость на 15–20%.
Как часто нужно проводить техническое обслуживание асфальтоукладчика Caterpillar?
Техническое обслуживание проводится каждые 250 моточасов — замена масла, фильтров, проверка гидросистемы. Каждые 1000 моточасов — диагностика гусениц, проверка натяжения, осмотр шестерён привода. Каждые 3000 моточасов — замена гидравлических шлангов и ремонт/замена подшипников разравнивателя. Не пропускайте интервалы — это снижает ресурс на 30–40%.
Чем отличаются асфальтоукладчики Caterpillar от Kato или Volvo?
Caterpillar отличается более прочной гусеничной базой, устойчивостью к перегрузкам и простотой сервиса. Гидравлика на 30% менее чувствительна к загрязнению, чем у Volvo. Kato лучше в управлении на крутых уклонах, но у Caterpillar выше ресурс гусениц (на 20–25%) и дешевле запчасти. В России и СНГ сервис Caterpillar развит лучше — запчасти есть в каждом крупном городе.
